- Seite 1 HANDBUCH DEUTSCH Titan Strobe Bestellnummer: 40222 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Titan Strobe Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................5 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Übersicht ..................................8 Rückseite ..................................9 Installation ................................... 9 Installation der Lampe .............................. -
Seite 3: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Titan Strobe von Showtec mit Netzkabel (1,1 m) ● Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: ●... - Seite 4 Titan Strobe WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen. ● Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen! ●...
-
Seite 5: Bestimmungsgemäßer Gebrauch
● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. -
Seite 6: Montage
Titan Strobe Ihre Sicherheit und die der Personen, die Sie umgeben, sind in Gefahr! Montage Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem Anbringen an Traversen und allen weiteren Sicherheitsmaßnahmen. Versuchen Sie nicht, das Gerät selbst zu installieren! Lassen Sie die Installation immer von einem Vertragshändler vornehmen! Verfahrensweise: ●... -
Seite 7: Netzanschlüsse
Titan Strobe Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER... -
Seite 8: Rückgabe
Titan Strobe Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Geräts

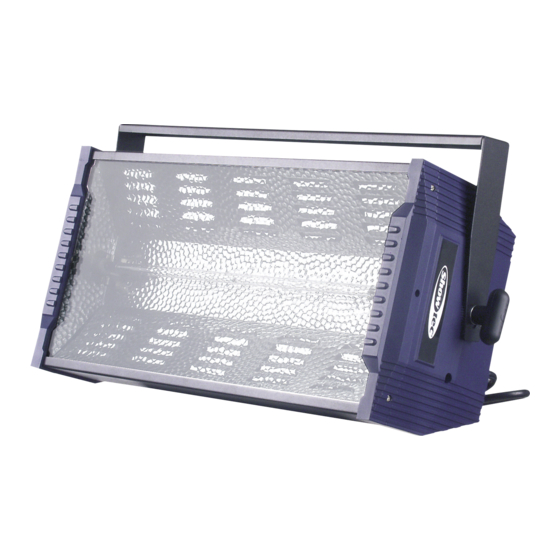

Titan Strobe Beschreibung des Geräts Funktionen Der Showtec Titan Strobe ist ein Stroboskopeffekt mit hoher Leistung und hervorragenden Effekten. ● 1500 W Stroboskop ● Eingangsspannung: 230V AC, 50Hz ● Blitzfrequenz: 1-15 Blitze/s ● DMX-Kanäle: 2 ● Enthaltene Lampe: PX-1500( Bestellnummer: 82690) ●... -
Seite 10: Rückseite
Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen. Installation der Lampe Der Showtec Titan Strobe benötigt die Showtec PX-1500 Xenon Blitzröhre mit 1500 W (Bestellnummer 82690). Verwenden Sie ausschließlich geeignete Lampen. In Zukunft werden eventuell neue Versionen angeboten, die andere Lampen verwenden. Beachten Sie dafür das Etikett mit den technischen Daten. -
Seite 11: Verfahrensweise
Titan Strobe Verfahrensweise 01) Trennen Sie das Stroboskop von der Stromversorgung und lassen Sie es 15 Minuten lang abkühlen. 02) Nehmen Sie die Halterung ab (Abb. 03). 03) Entfernen Sie die 3 Schrauben vorne auf beiden Seiten (Abb. 04). 04) Nehmen Sie die beiden Seitenabdeckungen ab (Abb. 04). 05) Nehmen Sie die Glasabdeckung ab (Abb. -
Seite 12: Setup Und Betrieb
Titan Strobe Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120 V ausgelegtes Gerät darf nicht an eine Netzspannung von 230 V angeschlossen werden und umgekehrt. -
Seite 13: Mehrere Titan Strobes (Dmx-Steuerung)
Titan Strobe Abb. 07 Mehrere Titan Strobes (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie die Titan Strobes und andere Geräte mit einem 3-poligen XLR-Kabel. -
Seite 14: Steuerung
Titan Strobe Mehrere Titan Strobes (DMX-Setup) Abb. 08 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Steuerung: Nachdem Sie allen Titan Strobes eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult ansteuern. Hinweis: Beim Einschalten erkennt der Titan Strobe automatisch, ob er DMX 512-Daten empfängt. Wenn keine Daten am DMX-Eingang empfangen werden, könnte eines der folgenden Probleme vorliegen: ●... -
Seite 15: Einstellung Der Dip-Schalter Für Den Dmx-Modus
Titan Strobe Einstellung der DIP-Schalter für den DMX-Modus DMX-Geräte müssen ihre eigene „Adresse“ haben, um DMX-Signale zu empfangen. Die Adressen werden durch die richtige Positionierung der entsprechenden DMX-DIP-Schalter (#1-9) eingestellt. Im DMX-Modus muss sich DIP-Schalter # 10 in der ON-Position befinden. Abb. - Seite 16 Titan Strobe Bestellnummer: 40222...
-
Seite 17: Verbinden Der Geräte
Titan Strobe Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 18: Dmx-Kanäle
Schrittweise Einstellung v on dunkel bis maximale Helligkeit, 0-100% Wartung Der Titan Strobe von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 19: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Lampen. Geben Sie den Titan Strobe an Ihren Showtec-Händler zurück. 03) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz. -
Seite 20: Technische Daten
Titan Strobe Technische Daten Modell: Showtec Titan Strobe Eingangsspannung: 230 V AC, 50 Hz Sicherung: 16A/250V Abmessungen: 440 mm x 160 mm x 225 mm (LxBxH) (ohne Halterung) Gewicht: 3,7 kg Elektromechanische Effekte: Gehäuse: Blaues und schwarzes Aluminium Blitzfrequenz: 1-15 Blitze/s(max.) Plug &... -
Seite 21: Abmessungen
Titan Strobe Abmessungen Bestellnummer: 40222... - Seite 22 ©2018 Showtec...
