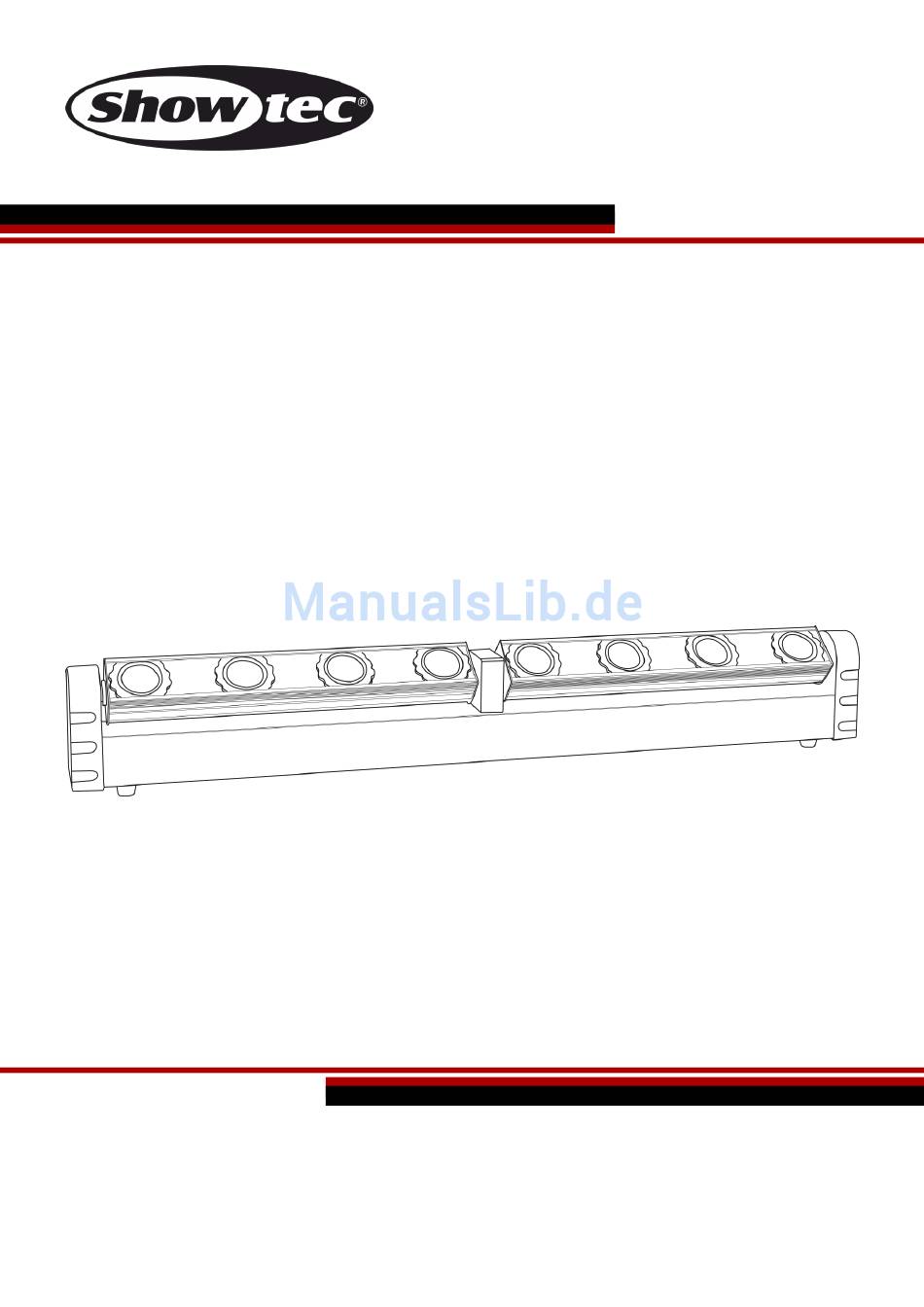

- Seite 1 HANDBUCH DEUTSCH Wipe Out 9W Bestellnummer: 42568 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Wipe Out 9W Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Übersicht ..................................8 Installation ................................... 8 Setup und Betrieb ................................8 Steuerungsmodi ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Wipe Out 9W mit Powercon Netzkabel, 1,5m ● 4x Schnellverriegelungen ● Bedienungsanleitung Voraussichtliche Nutzungsdauer von LEDs Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 4 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Wipe Out 9W Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Wipe Out 9W. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. Das Gerät fällt unter Schutzklasse I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. -
Seite 6: Netzanschlüsse
Wipe Out 9W Der Wipe Out 9W kann auf dem flachen Boden einer Bühne positioniert oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 7: Rückgabe
Wipe Out 9W Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts

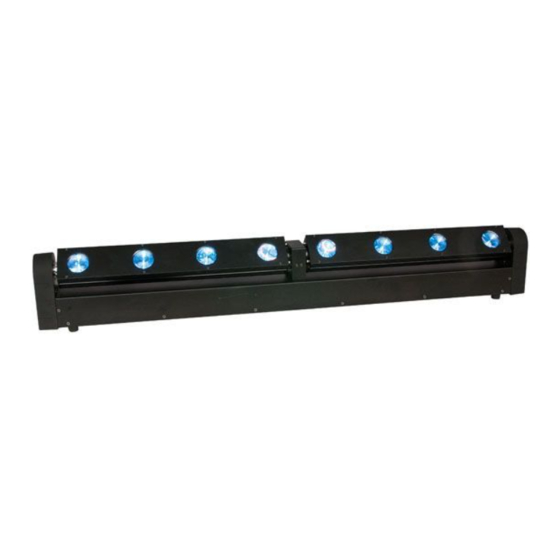

Wipe Out 9W Beschreibung des Geräts Funktionen Der Wipe Out 9W ist ein kompakter aber leistungsstarker Strahler für die Verwendung in Gebäuden und im Freien. ● LED-Anzahl: 8x kaltweise Hochleistungs-LEDs, 9W ● 3 DMX-Modi: 1, 13 oder 17 Kanäle ●... -
Seite 9: Übersicht
Wipe Out 9W Übersicht Abb. 01 01) 8x kaltweise Hochleistungs-LEDs, 9W 02) 3-poliger DMX-Eingang (IN) 03) Neutrik Powercon-Eingang 04) Erde 05) Sicherung T2AL / 250V 06) Netzschalter 07) LCD-Display + Tasten: MODE, SETUP, UP, DOWN 08) Neutrik Powercon-Ausgang 09) 3-poliger DMX-Ausgang (OUT) HINWEIS: Um dieses Gerät richtig bedienen zu können, sind DMX-Kenntnisse erforderlich. -
Seite 10: Steuerungsmodi
Wipe Out 9W Steuerungsmodi Es gibt 6 Modi: Selbstständig (Voreingestellte Programme, Auto, Statische Farben) Musiktaktung Master/Slave DMX512 (1CH, 12CH oder 16CH) Ein Wipe Out (Manuelle Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 11: Mehrere Wipe Outs (Dmx-Steuerung)
Wipe Out 9W Mehrere Wipe Outs (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 12: Verbinden Der Geräte
Wipe Out 9W Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 13: Bedienfeld
Wipe Out 9W Bedienfeld LCD-Display Mode-Taste Setup-Taste UP-Taste DOWN-Taste Abb. 04 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. DMX-Adresszuweisung Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. Das ist der erste Kanal, über den der Wipe Out vom Controller gesteuert wird. -
Seite 14: Menü-Übersicht
Wipe Out 9W Menü-Übersicht Bestellnummer: 42568... -
Seite 15: Hauptmenü-Optionen
Wipe Out 9W Hauptmenü-Optionen DMX-Adresse Master/Slave Einstellungen Autoprogramme Show (Voreingestellte Programme) Musiktaktung 1. DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Drücken Sie SETUP, um das Menü zu öffnen. Sie können zwischen 512 verschiedenen DMX-Adressen wählen. - Seite 16 Wipe Out 9W 03) Verwenden Sie die UP/DOWN-Tasten, um durch die 5 Optionen zu scrollen. 04) Wählen Sie mit der SETUP-Taste einen der 5 Menüpunkte aus. Einstellen der Zeit, bis das LCD-Display ausgeschaltet wird Einstellen des Korrekturwerts des Motorresets Wiederherstellen der Werkseinstellungen...
-
Seite 17: Automodus
Wipe Out 9W 4. Automodus In diesem Menü können Sie den Auto-Modus des Wipe Out einstellen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Drücken Sie SETUP, um das Menü zu öffnen. 03) Wählen Sie mit der SETUP-Taste einen der 2 Menüpunkte aus. -
Seite 18: Show (Voreingestellte Programme)
In diesem Menü können Sie die Audioempfindlichkeit einstellen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Drücken Sie SETUP, um dieses Menü zu öffnen und die Empfindlichkeit des Wipe Out 9W einzustellen. 03) Wählen Sie mit UP/DOWN die gewünschte Empfindlichkeit von aus. -
Seite 19: Kanäle
Wipe Out 9W Kanal 5 – Tiltgeschwindigkeit 0-255 Von max. Geschwindigkeit (0) bis min. Geschwindigkeit (255) Kanal 6 - Lichtintensität LED1 0-255 von 0 – 100% Kanal 7 - Lichtintensität LED2 0-255 von 0 – 100% Kanal 8 - Lichtintensität LED3 0-255 von 0 –... - Seite 20 Wipe Out 9W Kanal 11 - Lichtintensität LED6 0-255 von 0 – 100% Kanal 12 - Lichtintensität LED7 0-255 von 0 – 100% Kanal 13 - Lichtintensität LED8 0-255 von 0 – 100% Kanal 14 – Masterdimmer 0-255 Von Schwarz bis maximale Helligkeit...
-
Seite 21: Wartung
Wipe Out 9W Wartung Der Wipe Out von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Reinigen Sie die Glasscheibe mit Glasreiniger und einem weichen Tuch. -
Seite 22: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 20 für nähere Informationen zum Auswechseln der Sicherung. - Seite 23 Wipe Out 9W Problem Mögliche Ursache(n) Lösung Ein oder Das Gerät erhält keinen Strom. ● Überprüfen Sie, ob das Gerät mehrere eingeschaltet ist und dass die Kabel Geräte sind angeschlossen sind. völlig tot. Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung.
-
Seite 24: Technische Daten
Wipe Out 9W Technische Daten Modell: Showtec Wipe Out 9W Eingangsspannung: 100-240 VAC Sicherung: T2AL / 250V Kontinuierliche Leistung: 91W bei Höchstleistung Abmessungen: 1065 x 85 x 145 mm (LxBxH) Gewicht: 8,66 kg Bedienung und Programmierung Signal Pin OUT: Pin 1 Erdung, Pin 2 (-), Pin 3 (+) -
Seite 25: Abmessungen
Wipe Out 9W Abmessungen Bestellnummer: 42568... - Seite 26 ©2014 Showtec...
