- Seite 1 HANDBUCH DEUTSCH Phantom 50 MKII Bestellnummer: 40200 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Phantom 50 MKII Inhaltsverzeichnis Warnung ....................................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................5 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Funktionen ..................................8 Übersicht ..................................8 Vorderseite ..................................9 Rückseite ..................................10 Installation ..................................10 Setup und Betrieb ................................10... - Seite 3 Phantom 50 MKII Ein Gobo aus dem rotierenden Goborad auswechseln ..................31 Goboabmessungen ..............................31 Orientierung der Glasgobos ..........................32 Rotierendes Gobo- und Farbrad ..........................33 Fehlersuche ..................................34 Kein Licht ..................................34 Keine Reaktion auf DMX-Signale ..........................34 Technische Daten ................................36 Abmessungen ..................................37 Notizen ....................................38 Bestellnummer: 40200...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec Phantom 50 MKII IEC-Netzkabel (1 m) 1 Halterung und 2 Schrauben für die Traversenmontage ... - Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Bestellnummer: 40200...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Phantom 50 MKII • Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der Reichweite von Kindern installiert werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. • Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. -
Seite 7: Netzanschlüsse
Phantom 50 MKII Der Phantom kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. -
Seite 8: Rückgabe
Phantom 50 MKII Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 9: Beschreibung Des Geräts
Phantom 50 MKII Beschreibung des Geräts Funktionen Der Phantom 50 MKII von Showtec ist ein Moving Head mit hoher Leistung und hervorragenden Effekten. • DMX-Steuerung über einen Standard-DMX-Controller • 10 voreingestellte Programme • Basic (8CH) und Advanced (13CH) Betriebsmodus •... -
Seite 10: Vorderseite

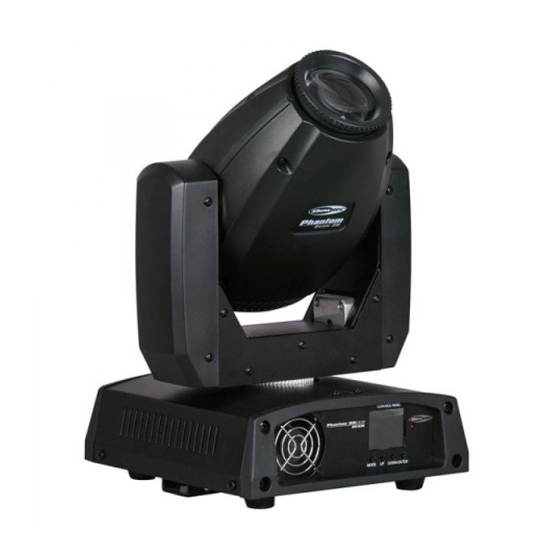

Phantom 50 MKII Vorderseite Abb. 02 01) LED-Linse 02) Ventilator 03) LCD-Display + Steuerungstasten Bestellnummer: 40200... -
Seite 11: Rückseite
Phantom 50 MKII Rückseite Abb. 03 04) DMX-Eingang (IN), 3-polig 05) DMX-Ausgang (OUT), 3-polig 06) Sicherung F3AL / 250V 07) IEC-Netzausgang 100-240V 08) IEC-Netzeingang 100-240V 09) Erde 10) Eingebautes Mikrofon Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Phantom 50 MKII. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 12: Steuerungsmodi
Phantom 50 MKII Steuerungsmodi Es gibt 5 Modi: • Selbstständiger Modus (Auto) • Musiktaktung • IR-Modus • Master/Slave • DMX-512 (8 CH, 13 CH) Ein Phantom (Auto und IR) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 13: Mehrere Phantoms (Dmx-Steuerung)
Phantom 50 MKII Mehrere Phantoms (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie die Phantoms und andere Geräte mit einem 3-poligen XLR-Kabel. 04) Verbinden Sie die Geräte wie in Abb. -
Seite 14: Verbinden Der Geräte
Phantom 50 MKII Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 15: Bedienfeld
Phantom 50 MKII Der Phantom 50 MKII kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LCD-Display MODE-Taste C) UP-Taste D) DOWN-Taste ENTER-Taste Abb. 06 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 16: Menü-Übersicht
Phantom 50 MKII Menü-Übersicht Bestellnummer: 40200... -
Seite 17: Hauptmenü-Optionen
Phantom 50 MKII Hauptmenü-Optionen DMX-Adresse DMX-Modus / Voreingestellte Programme / Musiktaktung / Master/Slave-Modus / IR Pan- und Tilt-Umkehrung/ Displayumkehrung / Pan- und Tiltwinkel/ Audioempfindlichkeit/ Reset / Werkseinstellungen Systeminformationen DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. -
Seite 18: Voreingestellte Programme
Phantom 50 MKII Voreingestellte Programme Der Phantom verfügt über 6 voreingestellte Programme. 01) Drücken Sie im Hauptmenü auf MODE, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN einen der folgenden 6 Modi aus: 1. -
Seite 19: Ir-Modus
Phantom 50 MKII 5. IR-Modus 01) Drücken Sie UP/DOWN, bis das Display anzeigt. 02) Drücken Sie ENTER, um den IR-Modus zu aktivieren. 03) Drücken Sie die MODE-Taste, bis das Display Folgendes anzeigt: 04) Drücken Sie ENTER, um das Menü zu öffnen. 05) Drücken Sie UP/DOWN, um zwischen diesen einstellbaren Optionen zu wechseln: Auto CG.Auto... -
Seite 20: Cg.auto
Phantom 50 MKII 5.2. CG.Auto In diesem Menü können Sie den automatischen Farb- und Gobofluss einstellen. 01) Drücken Sie ENTER, um den automatischen Gobo- und Farbfluss zu aktivieren. 02) Das Gerät spielt nun den automatischen Gobos- und Farbfluss in zufälliger Reihenfolge ab. 5.3 GOBO.R.SP. -
Seite 21: Gobo.sw
Phantom 50 MKII 5.5 GOBO.SW In diesem Menü können Sie das Gobo auswählen, das Sie verwenden möchten. 01) Drücken Sie ENTER, um das Menü zu öffnen. 02) Wählen Sie mit UP/DOWN eines der verfügbaren Gobos aus. Der Einstellungsbereich umfasst die Werte von 0 bis 7. -
Seite 22: P/T Pan
Phantom 50 MKII 5.8 P/T PAN In diesem Menü können Sie die Panposition manuell einstellen. 01) Drücken Sie ENTER, um das Menü zu öffnen. 02) Stellen Sie mit UP/DOWN manuell die Panposition ein. Der Einstellungsbereich geht von 0 bis 255. 03) Drücken Sie ENTER, um die Einstellung zu bestätigen. -
Seite 23: Sens
Phantom 50 MKII 5.11 SENS In diesem Menü können Sie die Audioempfindlichkeit des Geräts einstellen. 01) Drücken Sie ENTER, um das Menü zu öffnen. 02) Drücken Sie UP/DOWN, um die Audioempfindlichkeit einzustellen. Der Einstellbereich umfasst die Werte 0-99 (von geringer zu hoher Empfindlichkeit). 03) Drücken Sie ENTER, um die Änderungen zu speichern. -
Seite 24: Sound
Phantom 50 MKII 5.14 Sound In diesem Menü können Sie die Musiktaktung aktivieren. 01) Drücken Sie ENTER, wenn das Display wie in der nachfolgenden Abbildung aussieht, um die Musiktaktung zu aktivieren: 02) Daraufhin erscheint folgende Anzeige auf dem Display: 03) Die Musiktaktung ist nun aktiviert und das Gerät reagiert nun entsprechend der eingestellten Audioempfindlichkeit (5.11 Seite 22) auf den Rhythmus der Hintergrundmusik. -
Seite 25: Erweiterte Einstellungen
Phantom 50 MKII Erweiterte Einstellungen 01) Drücken Sie im Hauptmenü auf MODE, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Drücken Sie wiederholt UP/DOWN, um zwischen diesen Einstellungen zu wechseln: 04) Drücken Sie ENTER, wenn auf dem Display angezeigt wird, um das Menü... -
Seite 26: System Information
Phantom 50 MKII 16) Drücken Sie UP/DOWN, um zwischen den folgenden 3 Tiltbereichen zu wechseln: 90º 180º 270º 17) Drücken Sie ENTER, um die Auswahl zu bestätigen. 18) Drücken Sie ENTER, wenn auf dem Display angezeigt wird, um das Menü aufzurufen. -
Seite 27: Dmx-Kanäle
Phantom 50 MKII DMX-Kanäle 8 Kanäle Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Moving Head horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Moving Head kann 540° gedreht und bei jeder beliebigen Position angehalten werden. Kanal 2 –... - Seite 28 Phantom 50 MKII Kanal 6 – Rotierendes Goborad + Gobo-Shake Geöffnet/Weiß 8-15 Gobo 1 (Glas) 16-23 Gobo 2 (Glas) 24-31 Gobo 3 (Metall) 32-39 Gobo 4 (Metall) 40-47 Gobo 5 (Metall) 48-55 Gobo 6 (Metall) 56-63 Gobo 7 (Metall) 64-71 Gobo-Shake 7 von langsam nach schnell 74-79 Gobo-Shake 6 von langsam nach schnell...
- Seite 29 Phantom 50 MKII Kanal 6 – Farbrad Durch den Schieberegler gesteuerte lineare Farbänderung. Zwischen 128 und 255, das Farbrad rotiert kontinuierlich. Das ist als Regenbogeneffekt bekannt. Geöffnet /Weiß 7-13 Gelb 14-20 Lila 21-27 Grün 28-34 35-41 Zyan 42-48 Hellgrün 49-55 Orange 56-64 Dunkelblau...
- Seite 30 Phantom 50 MKII Kanal 10 - Goborotation Keine Funktion 8-119 Rotation im Uhrzeigersinn von langsam nach schnell 120-231 Rotation gegen den Uhrzeigersinn von langsam nach schnell 232-255 Gobo-Bounce Kanal 11 - Prisma 0-15 Offen 16-255 3-fach Prismaeffekt Kanal 12 - Kanalfunktionen Keine Funktion 8-27 Blackout während Pan/Tilt-Bewegung...
-
Seite 31: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Phantom 50 MKII von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 32: Ein Gobo Aus Dem Rotierenden Goborad Auswechseln
Phantom 50 MKII Ein Gobo aus dem rotierenden Goborad auswechseln 01) Ziehen Sie den Netzstecker ab und stellen Sie den Netzschalter auf OFF. 02) Stellen Sie sicher, dass das Gobo, das Sie einsetzen möchten, dieselbe Größe hat. Siehe die Abbildung unten. Abb. -
Seite 33: Orientierung Der Glasgobos
Phantom 50 MKII 07) Heben Sie den Gobohalter vorsichtig 10° nach oben und ziehen Sie das Gobo behutsam heraus. Abb. 09 08) Nehmen Sie das Gobo vorsichtig mit einer Zange aus seiner Halterung. 09) Befestigen Sie das neue Gobo in der Halterung. Bringen Sie die Klemme vorsichtig wieder an und pressen Sie sie ein wenig zusammen. -
Seite 34: Rotierendes Gobo- Und Farbrad
Phantom 50 MKII Rotierendes Gobo- und Farbrad Rotierendes Goborad Abb. 10 Farbrad Abb. 11 Bestellnummer: 40200... -
Seite 35: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 30 für nähere Informationen zum Auswechseln der Sicherung. - Seite 36 Phantom 50 MKII Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Einer oder eingeschaltet ist und ob die Kabel mehrere angeschlossen sind Scheinwerfer funktionieren Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung überhaupt nicht Die Geräte Der Controller ist nicht •...
-
Seite 37: Technische Daten
Phantom 50 MKII Technische Daten Modell: Showtec Phantom 50 MKII Eingangsspannung: 100-240 VAC, 60/50Hz Leistungsaufnahme: 114W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Sicherung: F3AL/250V Abmessungen: 205 x 210 x 330 mm (LxBxH) Gewicht: 5,94 kg Bedienung und Programmierung: Signal Pin OUT:... -
Seite 38: Abmessungen
Phantom 50 MKII Abmessungen Bestellnummer: 40200... -
Seite 39: Notizen
Phantom 50 MKII Notizen Bestellnummer: 40200... - Seite 40 ©2014 Showtec...
