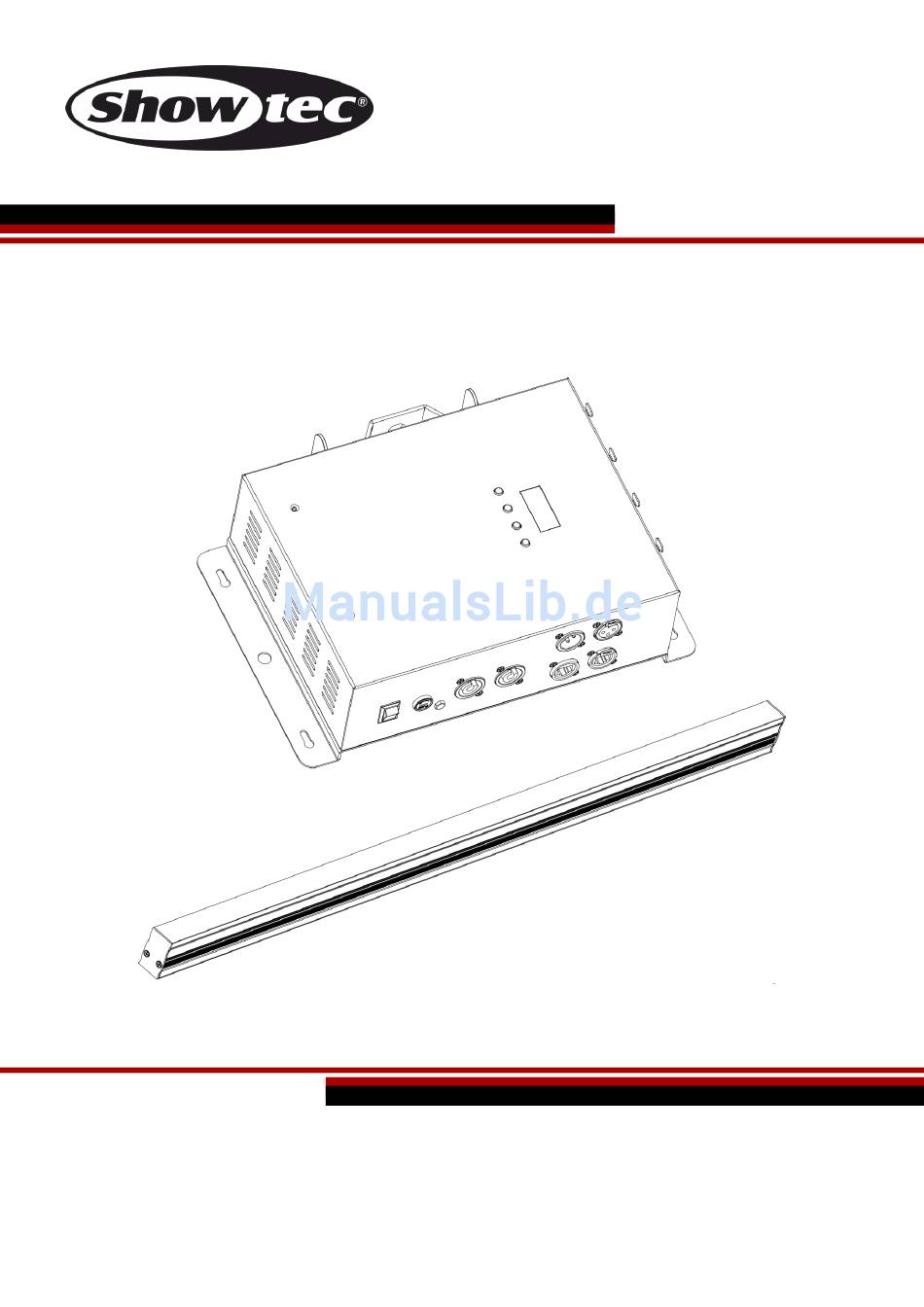

HANDBUCH
DEUTSCH

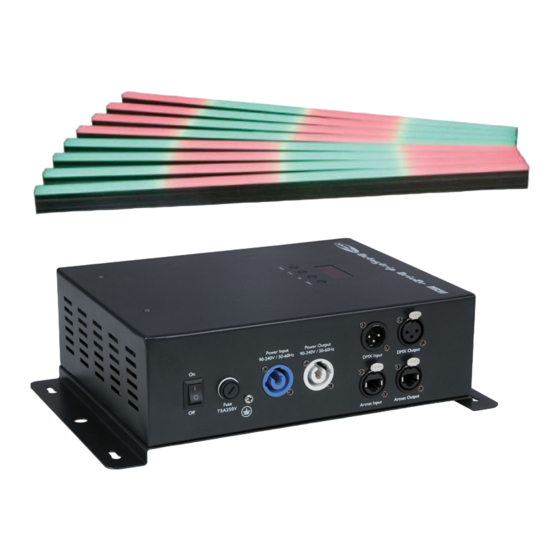

LED Octostrip Set MKII V1
Bestellnummer: 42230
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SHOWTEC LED Octostrip Set MKII

Inhaltszusammenfassung für SHOWTEC LED Octostrip Set MKII

  • Seite 1 HANDBUCH DEUTSCH LED Octostrip Set MKII V1 Bestellnummer: 42230 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...

  • Seite 2: Inhaltsverzeichnis

    LED Octostrip Set MKII Inhaltsverzeichnis Warnung ....................................3 Sicherheitshinweise ............................... 4 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................6 Netzanschlüsse ................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Übersicht ..................................8 Vorderseite ..................................9 Rückseite ..................................10 Installation ..................................10...
  • Seite 3 LED Octostrip Set MKII 192 Kanäle.................................43 208 Kanäle.................................44 Wartung .....................................47 Ersetzen der Sicherung ...............................47 Fehlersuche ..................................48 Kein Licht ..................................48 Keine Reaktion auf DMX-Signale ..........................48 Technische Daten ................................50 Abmessungen ..................................51 Bestellnummer: 42230...

  • Seite 4: Warnung

    Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang:  Showtec LED Octostrip Set MKII: Controller  Showtec LED Octostrip Set MKII: 8 x LED- Streifen  8 x 5-polige XLR-Kabel (5 m)  Pro Power Netzkabel (1,5 m) ...

  • Seite 5: Sicherheitshinweise

    LED Octostrip Set MKII Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:  dafür qualifiziert sein und  die Anweisungen in dieser Bedienungsanleitung beachten. Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat.

  • Seite 6: Bestimmungsgemäßer Gebrauch

    • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden.

  • Seite 7: Montage

    Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Das LED Octostrip SET MKII kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Klemme und den mitgelieferten Schnellverschlüssen an einem Traversenrahmen befestigt werden. Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an.

  • Seite 8: Rückgabe

    LED Octostrip Set MKII Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen.

  • Seite 9: Beschreibung Des Geräts

    LED Octostrip Set MKII Beschreibung des Geräts Funktionen Der LED Octostrip MKII ist das Nachfolgemodell des beliebten Octostrip. Es handelt sich um ein vollständiges Plug-and-Play-Set aus 8 LED-Streifen, einem Controller und acht 5 m langen XLR- Verlängerungskabeln. Der neue LED Octostrip MKII kann die 8 einzelnen RGB-Abschnitte jedes Streifens sowie die zugehörigen Dimmer- und Stroboskopeinstellungen steuern.

  • Seite 10: Vorderseite

    LED Octostrip Set MKII Vorderseite Abb. 02 01) Belüftungsschlitze 02) Netzschalter (EIN/AUS) 03) Sicherung T2L/250V 04) Erde 05) Pro Power Netzeingang 100-240V 06) Pro Power Netzausgang 100-240V 07) DMX-Eingang, 3-polig 08) Artnet RJ45-Eingang 09) Artnet RJ45-Ausgang 10) DMX-Ausgang, 3-polig 11) LCD-Display + Menü-Tasten...

  • Seite 11: Rückseite

    LED Octostrip Set MKII Rückseite Abb. 03 12) 5-polige XLR-Ausgänge 1-8 LED Octostrip MKII 13) Halterung mit Schnellverschlüssen Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind.

  • Seite 12: Steuerungsmodi

    LED Octostrip Set MKII Steuerungsmodi Es gibt 6 Modi: • Automodus • Voreingestellte Programme • Musiktaktung • Statische Farben • Master/Slave • DMX-512, ArtNet (6CH, 8CH, 14CH, 26CH, 50CH, 192CH, 208CH) Ein Octostrip (Auto, voreingestellte Programme, Musiktaktung und statische Farbe) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an.

  • Seite 13: Mehrere Octostrips (Dmx-Steuerung)

    LED Octostrip Set MKII Mehrere Octostrips (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).

  • Seite 14: Mehrere Octostrips (Artnet-Steuerung)

    LED Octostrip Set MKII Mehrere Octostrips (Artnet-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).

  • Seite 15: Anschluss An Ein Netzwerk

    LED Octostrip Set MKII Anschluss an ein Netzwerk Artnet-Einstellungen 01) Installieren Sie eine beliebige Artnet-Software auf Ihrem PC (Windows oder Mac) oder verwenden Sie ein Lichtmischpult, das Artnet unterstützt. 02) Schließen Sie die LED-Streifen an den Octostrip-Controller an. 03) Schließen Sie den Octostrip an die Stromversorgung an.

  • Seite 16: Herstellung Eines Datenkabels

    LED Octostrip Set MKII Herstellung eines Datenkabels Sie können das Datenkabel für die Datenübertragung des LED Octostrip MKII mit einem Standard- Ethernetkabel ersetzen. Bitte folgen Sie diese Anleitung zur Herstellung eines zusätzlichen Netzkabels. Verbinden Sie ein Standard-Netzkabel (CAT-5/ 5E /6) mit einem RJ-45-Anschluss, so wie auf der Abbildung gezeigt (Abb.

  • Seite 17: Verbinden Der Geräte

    LED Octostrip Set MKII Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann.

  • Seite 18: Bedienfeld

    LED Octostrip Set MKII Das LED Octostrip Set MKII kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LCD-Display MODE-Taste C) SETUP-Taste D) UP-Taste DOWN-Taste Abb. 08 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist.

  • Seite 19: Menü-Übersicht

    LED Octostrip Set MKII Menü-Übersicht Bestellnummer: 42230...

  • Seite 20: Hauptmenü-Optionen

    LED Octostrip Set MKII Hauptmenü-Optionen Auto Voreingestellte Programme Master/Slave DMX-512 Netzwerkeinstellungen Musiktaktung Statische Farben Einstellungen Software-Informationen 1. Auto In diesem Menü können Sie den Automodus einstellen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Das Gerät spielt alle voreingestellten Programme nun der Reihe nach ab.

  • Seite 21: Master/Slave

    LED Octostrip Set MKII 08) Wechseln Sie mit der SETUP-Taste zwischen den folgenden beiden Optionen und rufen Sie sie damit auf: Wählen Sie die gewünschte Option aus und gehen Sie folgendermaßen vor: Programmgeschwindigkeit (Erhöhen oder verringern Sie die Programmgeschwindigkeit mit UP/DOWN. Der Einstellbereich umfasst die Werte 1-100, von langsam nach schnell.)

  • Seite 22: Net Mask

    LED Octostrip Set MKII 5.3. Net Mask In diesem Menü können Sie die Netzmaskennummer einstellen. 01) Drücken Sie UP/DOWN, bis das Display anzeigt. 02) Drücken Sie SETUP, um das Menü zu öffnen. Auf dem Display erscheint nun 03) Drücken Sie wiederholt auf SETUP, um zum gewünschten Abschnitt der Netzmaske zu gelangen (die ausgewählte Sektion blinkt).

  • Seite 23: Static Colors

    LED Octostrip Set MKII 7. Static Colors In diesem Menü können Sie die statischen Farben des Geräts einstellen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Drücken Sie SETUP, um das Menü zu öffnen. 03) Drücken Sie wiederholt auf SETUP, um zwischen den 3 Farben zu wechseln: Rot, Grün und Blau.

  • Seite 24: Dmx-Kanäle

    LED Octostrip Set MKII DMX-Kanäle 6 Kanäle Kanal 1 – Farbmakros Keine Funktion 6-11 Farbe 1 12-17 Farbe 2 18-23 Farbe 3 24-29 Farbe 4 30-35 Farbe 5 36-41 Farbe 6 42-47 Farbe 7 48-53 Farbe 8 54-59 Farbe 9...

  • Seite 25: Kanäle

    LED Octostrip Set MKII Kanal 6 - Audioempfindlichkeit 0-255 Audioempfindlichkeit, von AUS nach hoch 8 Kanäle Kanal 1 - Dimmer 0-255 Lichtintensität von dunkel nach hell Kanal 2 - Stroboskop Keine Funktion 5-255 Stroboskopfrequenz von niedrig nach hoch Kanal 3 – Voreingestellte Programme Dimmer muss geöffnet sein...
  • Seite 26 LED Octostrip Set MKII 78-83 Farbe 13 84-89 Farbe 14 90-95 Farbe 15 96-101 Farbe 16 102-107 Farbe 17 108-113 Farbe 18 114-119 Farbe 19 120-125 Farbe 20 126-131 Farbe 21 132-137 Farbe 22 138-143 Farbe 23 144-149 Farbe 24...

  • Seite 27: Kanäle

    LED Octostrip Set MKII 14 Kanäle Kanal 1 - Voreingestellte Programme Keine Funktion 1-11 Programm 1 12-23 Programm 2 24-35 Programm 3 36-47 Programm 4 48-59 Programm 5 60-71 Programm 6 72-83 Programm 7 84-95 Programm 8 96-107 Programm 9...
  • Seite 28 LED Octostrip Set MKII 102-107 Farbe 17 108-113 Farbe 18 114-119 Farbe 19 120-125 Farbe 20 126-131 Farbe 21 132-137 Farbe 22 138-143 Farbe 23 144-149 Farbe 24 150-155 Farbe 25 156-161 Farbe 26 162-167 Farbe 27 168-173 Farbe 28...
  • Seite 29 LED Octostrip Set MKII 90-95 Farbe 15 96-101 Farbe 16 102-107 Farbe 17 108-113 Farbe 18 114-119 Farbe 19 120-125 Farbe 20 126-131 Farbe 21 132-137 Farbe 22 138-143 Farbe 23 144-149 Farbe 24 150-155 Farbe 25 156-161 Farbe 26...

  • Seite 30: Kanäle

    LED Octostrip Set MKII 26 Kanäle Kanal 1 - Voreingestellte Programme Keine Funktion 1-11 Programm 1 12-23 Programm 2 24-35 Programm 3 36-47 Programm 4 48-59 Programm 5 60-71 Programm 6 72-83 Programm 7 84-95 Programm 8 96-107 Programm 9...
  • Seite 31 LED Octostrip Set MKII 102-107 Farbe 17 108-113 Farbe 18 114-119 Farbe 19 120-125 Farbe 20 126-131 Farbe 21 132-137 Farbe 22 138-143 Farbe 23 144-149 Farbe 24 150-155 Farbe 25 156-161 Farbe 26 162-167 Farbe 27 168-173 Farbe 28...
  • Seite 32 LED Octostrip Set MKII 90-95 Farbe 15 96-101 Farbe 16 102-107 Farbe 17 108-113 Farbe 18 114-119 Farbe 19 120-125 Farbe 20 126-131 Farbe 21 132-137 Farbe 22 138-143 Farbe 23 144-149 Farbe 24 150-155 Farbe 25 156-161 Farbe 26...
  • Seite 33 LED Octostrip Set MKII 78-83 Farbe 13 84-89 Farbe 14 90-95 Farbe 15 96-101 Farbe 16 102-107 Farbe 17 108-113 Farbe 18 114-119 Farbe 19 120-125 Farbe 20 126-131 Farbe 21 132-137 Farbe 22 138-143 Farbe 23 144-149 Farbe 24...
  • Seite 34 LED Octostrip Set MKII 66-71 Farbe 11 72-77 Farbe 12 78-83 Farbe 13 84-89 Farbe 14 90-95 Farbe 15 96-101 Farbe 16 102-107 Farbe 17 108-113 Farbe 18 114-119 Farbe 19 120-125 Farbe 20 126-131 Farbe 21 132-137 Farbe 22...

  • Seite 35: Kanäle

    LED Octostrip Set MKII 50 Kanäle Kanal 1 - Voreingestellte Programme Keine Funktion 1-11 Programm 1 12-23 Programm 2 24-35 Programm 3 36-47 Programm 4 48-59 Programm 5 60-71 Programm 6 72-83 Programm 7 84-95 Programm 8 96-107 Programm 9...
  • Seite 36 LED Octostrip Set MKII 102-107 Farbe 17 108-113 Farbe 18 114-119 Farbe 19 120-125 Farbe 20 126-131 Farbe 21 132-137 Farbe 22 138-143 Farbe 23 144-149 Farbe 24 150-155 Farbe 25 156-161 Farbe 26 162-167 Farbe 27 168-173 Farbe 28...
  • Seite 37 LED Octostrip Set MKII 90-95 Farbe 15 96-101 Farbe 16 102-107 Farbe 17 108-113 Farbe 18 114-119 Farbe 19 120-125 Farbe 20 126-131 Farbe 21 132-137 Farbe 22 138-143 Farbe 23 144-149 Farbe 24 150-155 Farbe 25 156-161 Farbe 26...
  • Seite 38 LED Octostrip Set MKII 78-83 Farbe 13 84-89 Farbe 14 90-95 Farbe 15 96-101 Farbe 16 102-107 Farbe 17 108-113 Farbe 18 114-119 Farbe 19 120-125 Farbe 20 126-131 Farbe 21 132-137 Farbe 22 138-143 Farbe 23 144-149 Farbe 24...
  • Seite 39 LED Octostrip Set MKII 66-71 Farbe 11 72-77 Farbe 12 78-83 Farbe 13 84-89 Farbe 14 90-95 Farbe 15 96-101 Farbe 16 102-107 Farbe 17 108-113 Farbe 18 114-119 Farbe 19 120-125 Farbe 20 126-131 Farbe 21 132-137 Farbe 22...
  • Seite 40 LED Octostrip Set MKII 54-59 Farbe 9 60-65 Farbe 10 66-71 Farbe 11 72-77 Farbe 12 78-83 Farbe 13 84-89 Farbe 14 90-95 Farbe 15 96-101 Farbe 16 102-107 Farbe 17 108-113 Farbe 18 114-119 Farbe 19 120-125 Farbe 20...
  • Seite 41 LED Octostrip Set MKII 42-47 Farbe 7 48-53 Farbe 8 54-59 Farbe 9 60-65 Farbe 10 66-71 Farbe 11 72-77 Farbe 12 78-83 Farbe 13 84-89 Farbe 14 90-95 Farbe 15 96-101 Farbe 16 102-107 Farbe 17 108-113 Farbe 18...
  • Seite 42 LED Octostrip Set MKII 30-35 Farbe 5 36-41 Farbe 6 42-47 Farbe 7 48-53 Farbe 8 54-59 Farbe 9 60-65 Farbe 10 66-71 Farbe 11 72-77 Farbe 12 78-83 Farbe 13 84-89 Farbe 14 90-95 Farbe 15 96-101 Farbe 16...
  • Seite 43 LED Octostrip Set MKII Kanal 47 – Farbmakros, LED-Streifen 8 CH45 muss geöffnet und CH1 geschlossen sein Keine Funktion 6-11 Farbe 1 12-17 Farbe 2 18-23 Farbe 3 24-29 Farbe 4 30-35 Farbe 5 36-41 Farbe 6 42-47 Farbe 7...

  • Seite 44: 192 Kanäle

    LED Octostrip Set MKII An den Octostrip sind 8 LED-Streifen angeschlossen. Jeder LED-Streifen ist in 8 einzelne Abschnitte unterteilt. Jeder Abschnitt verfügt über 3 farbige LEDs (RGB). 8 LED-Streifen x 8 Abschnitte x 3 Farben = 192 Kanäle 192 Kanäle Kanal 1 –...

  • Seite 45: 208 Kanäle

    LED Octostrip Set MKII An den Octostrip sind 8 LED-Streifen angeschlossen. Jeder LED-Streifen verfügt über einen eigenen Dimmer und ein eigenes Stroboskop. Jeder LED-Streifen ist in 8 einzelne Abschnitte unterteilt. Jeder Abschnitt verfügt über 3 farbige LEDs (RGB). 8 LED-Streifen x 8 Abschnitte x 3 Farben + 8 Dimmer + 8 Stroboskope = 208 Kanäle.
  • Seite 46 LED Octostrip Set MKII Bestellnummer: 42230...
  • Seite 47 LED Octostrip Set MKII Kanal 14 – Stroboskop, LED-Streifen 7 Keine Funktion 5-255 Stroboskopfrequenz von niedrig nach hoch Kanal 15 – Dimmer, LED-Streifen 8 0-255 Lichtintensität von dunkel nach hell Kanal 16 – Stroboskop, LED-Streifen 8 Keine Funktion 5-255 Stroboskopfrequenz von niedrig nach hoch Kanal 17 –...

  • Seite 48: Wartung

    04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Das LED Octostrip Set MKII ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich.

  • Seite 49: Fehlersuche

    02) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 46 für nähere Informationen zum Auswechseln der Sicherung. 03) Die LEDs. Geben Sie das LED Octostrip Set MKII an Ihren Showtec-Händler zurück. 04) Wenn alle erwähnten Bestandteile in einem ordnungsgemäßen Zustand zu sein scheinen, verbinden Sie das Gerät wieder mit dem Netz.
  • Seite 50 LED Octostrip Set MKII Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Einer oder eingeschaltet ist und ob die Kabel mehrere angeschlossen sind Scheinwerfer funktionieren • Ersetzen Sie die Sicherung. Hauptsicherung durchgebrannt überhaupt nicht Die Geräte...

  • Seite 51: Technische Daten

    LED Octostrip Set MKII Technische Daten Modell: Showtec LED Octostrip Set MKII Eingangsspannung: 100-240 V AC, 60/50Hz Leistungsaufnahme: 90W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Sicherung: T2L/250V Abmessungen (Controller): 200 x 315 x 92 mm (LxBxH) Abmessungen (LED-Strip): 1025 x 30 x 50 mm (LxBxH)

  • Seite 52: Abmessungen

    LED Octostrip Set MKII Abmessungen Bestellnummer: 42230...
  • Seite 53 ©2016 Showtec...
