SHOWTEC Octostrip Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Octostrip
ORDERCODE 42220

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SHOWTEC Octostrip

Inhaltszusammenfassung für SHOWTEC Octostrip

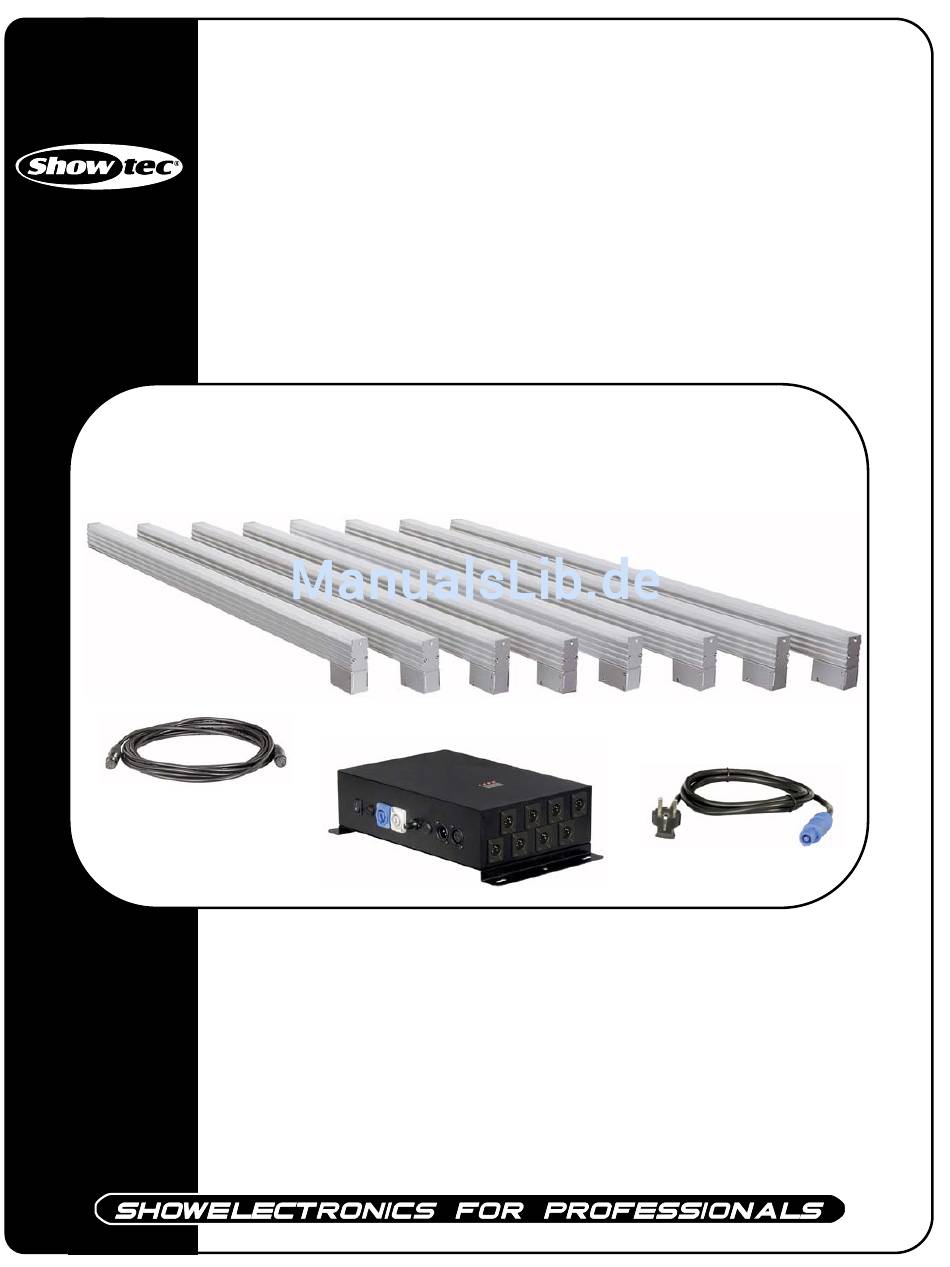

  • Seite 1 Octostrip ORDERCODE 42220...
  • Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem Single 3 viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...

  • Seite 3: Inhaltsverzeichnis

    Showtec Showtec LED Octostrip Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Gerätebeschreibung....…............……….……………………………... Features…….……………………………………………………………………………………….……….…. Überblick ……………………………………………………………………………………………………….. Installation................…...…………………………………….…… Aufstellung und Bedienung............……..……………………………...….. Panel-Funktionen ……..……………………………………………………………………………….…….… - Mode…..........…………......………….…………..………….. - F / S…................…..…………..…………………. Stand-Alone…………………………..…………………………………………………………….……...….. Musikgesteuert ……..…………………..…………………………………………………………….……..DMX-Bedienung …………..…………..…………………………………………………………….……..….. - DMX Modus..….......…………......……………………..…….………. Wartung..................………..………….…….……………..Wechseln einer Sicherung.……............…………………….……………….

  • Seite 4: Warnung

    • Schalten Sie nie dieses Gerät über ein Dimmerpack. • Nie der Octostrip bei Gewitter verwenden. Das Gerät bei Gewitter sofort vom Netz trennen . • Schütteln Sie das Gerät nicht und vermeiden Sie Erschütterungen, wenn Sie das Gerät installieren •...

  • Seite 5: Bestimmungsgemäße Verwendung

    (z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •...

  • Seite 6: Gerätebeschreibung

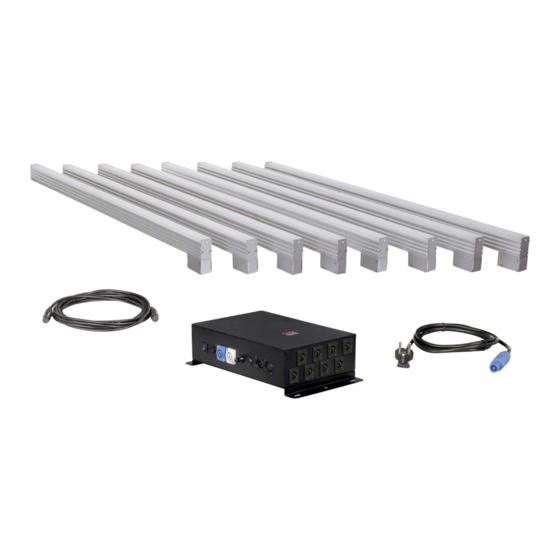

    GERÄTEBESCHREIBUNG Features Der LED Octostrip ist ein LED-System von Showtec. • 8x Octostrip und 1x Controller • 4x4m DC/Signalkabel und 4x8m DC/Signalkabel • 8x Installationsbügel • Regulierbare Fade-Time / Chase-Time • 3 Modi: Stand-alone, DMX-gesteuert oder musikgesteuert Hinweis: Kenntnisse im Bereich DMX sind erforderlich, um alle Funktionen dieses Geräts voll auszunutzen.

  • Seite 7: Installation

    Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die Betriebsspannung ist auf der Rückseite des Gerätes angegeben. Versuchen Sie nie, ein 120V Produkt an 230V anzuschliessen oder umgekehrt. Schließen Sie alle LED-Octostrip Einheiten mit DC/Signalkabeln an und stellen Sie jede Geräte-Adresse ein wie unten beschrieben. Abb. 3 Hinweis: Schließen Sie alle Kabel an bevor Sie Strom einschalten.

  • Seite 8: F / S

    2) F / S Regulieren Sie die Chase-Fade-Time von 0-100%. Regulieren Sie die Chase-Geschwindigkeit von 1-500/min. Stand-alone Bedienung Schauen Sie auf die 4 Tasten auf der Fronteinheit des Controllers: Mode F / S Down Drücken Sie die MODE-Taste, um das Chase-Menü zu sehen: Wählen Sie die Lauflichter 1-9 mit den UP- und DOWN-Tasten.

  • Seite 9: Dmx-Bedienung

    DMX-Sequenzen programmieren denken Sie daran, dass Kanal 6 aus sein muss (0), um die Aktivierung des musikgesteuerten Modus während des Abspielens zu vermeiden. Das LED-Octostrip-System kann als 48-, 24-, 12- oder 6-Kanal DMX-Scanner fungieren. Wählen Sie den DMX-Modus 1, 2, 3 oder 4 wie auf den folgenden Seiten beschrieben.

  • Seite 10: Dmx Modus

    UP- und DOWN-Tasten. DMX Modus 1 : 48-Kanal Bedienung (Steuerung jedes LED-Octostrip Scanners unabhängig). DMX Modus 2 : 24-Kanal Bedienung (Steuerung 4 Sets von 2 LED-Octostrip Scannern). DMX Modus 4 : 12-Kanal Bedienung (Steuerung 2 Sets von 4 LED-Octostrip Scannern).

  • Seite 11: Wartung

    3. Wenn alles richtig ist, schliessen Sie das Gerät wieder ans Netz an. 4. Wenn Sie die Ursache des Problems nicht feststellen können, öffnen Sie den LED Octostrip nicht. Dies könnte das Gerät beschädigen - in diesem Fall erlischt die Garantie.

  • Seite 12: Produktbeschreibung

    180 LEDs (60 Rot, 60 Grün, 60 Blau) M10 Sliding-Profile zur leichten Montage von Schellen/Klemmen und Bügeln Maße: 1000 x 30 x 93,5 mm (LxBxH) 1000 x 30 x 47,5 mm (LxBxH) nur Octostrip Gewicht: 1,9 kg x 8 Design und Produktspezifikationen unterliegen Änderungen ohne vorherige Ankündigung.
  • Seite 13 Andere Showtec Produkten: LED Tube (41000) LED Cove Tube (41005) LED Wallpainter (41200) LED Aqua Painter (41220) Octopod 90 (30987)
