SHOWTEC Wipe Out 360 RGBW V1 Handbuch
Verwandte Anleitungen für SHOWTEC Wipe Out 360 RGBW V1
Inhaltszusammenfassung für SHOWTEC Wipe Out 360 RGBW V1

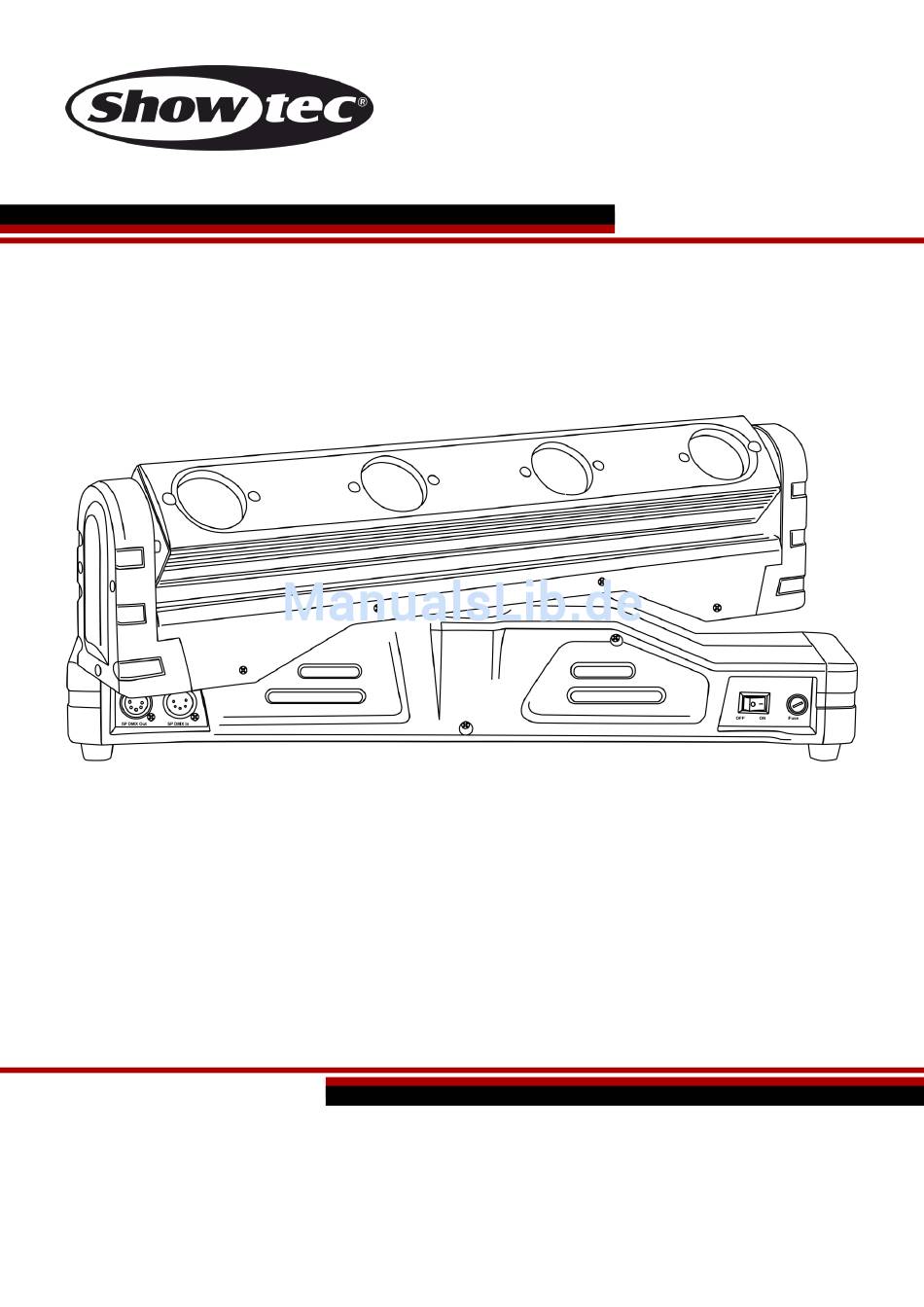

- Seite 1 HANDBUCH DEUTSCH Wipe Out 360 RGBW Bestellnummer: 42562 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Wipe Out 360 RGBW Inhaltsverzeichnis Warnung ....................................3 Auspacken ..................................3 Voraussichtliche Nutzungsdauer von LEDs ......................3 Sicherheitshinweise ............................... 3 Bestimmungsgemäßer Gebrauch ..........................5 Montage ..................................6 Netzanschlüsse ................................7 Rückgabe ..................................8 Reklamationen ................................8 Beschreibung des Geräts ..............................9 Übersicht .................................. - Seite 3 Wipe Out 360 RGBW Keine Reaktion auf DMX-Signale ..........................28 Technische Daten ................................30 Abmessungen ..................................31 Notizen ....................................32 Bestellnummer: 42562...
-
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec Wipe Out 360 RGBW • Powercon zu Schuko (1,5m) • 1 Halterung und 3 Schnellverschlüsse •... - Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Bestellnummer: 42562...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Wipe Out 360 RGBW • Nur für die Verwendung durch Erwachsene geeignet. Der Moving Head muss außerhalb der Reichweite von Kindern installiert werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. • Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. -
Seite 7: Montage
Wipe Out 360 RGBW Montage Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem Anbringen an Traversen und allen weiteren Sicherheitsmaßnahmen. Versuchen Sie nicht, das Gerät selbst zu installieren! Lassen Sie die Installation immer von einem Vertragshändler vornehmen! Verfahrensweise: •... -
Seite 8: Netzanschlüsse
Wipe Out 360 RGBW Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU... -
Seite 9: Rückgabe
Wipe Out 360 RGBW Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 10: Beschreibung Des Geräts
Wipe Out 360 RGBW Beschreibung des Geräts Funktionen Der Wipe Out 360 RGBW ist die erste LED-Bar mit kontinuierlicher Rotation, die trotz ihrer kompakten Maße eine extrem hohe Lichtleistung bietet. • Sehr schnelle Bewegungen • Kontinuierliche Panrotation • Lichtquelle: 4 x 10W LED, RGBW •... -
Seite 11: Vorderseite
Wipe Out 360 RGBW Vorderseite Abb. 02 01) Moving Head mit 4 RGBW-Linsen à 10W 02) LCD-Display + Steuerungstasten 03) DMX-Ausgang (OUT), 5-polig 04) DMX-Eingang (IN), 5-polig 05) Netzschalter (ein/aus) 06) Sicherung 5S3A/250V Rückseite Abb. 03 07) Blau-weißer Netzeingang 100-240V 08) Blau-weißer Netzausgang 100-240V 09) DMX-Eingang (IN), 3-polig 10) DMX-Ausgang (OUT), 3-polig... -
Seite 12: Setup Und Betrieb
Wipe Out 360 RGBW Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum bevorzugten Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt. -
Seite 13: Mehrere Wipe Outs (Dmx-Steuerung)
Wipe Out 360 RGBW Mehrere Wipe Outs (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Verbinden Sie die Wipe Outs und andere Geräte mit einem 3- oder 5-poligen XLR-Kabel. -
Seite 14: Verbinden Der Geräte
Wipe Out 360 RGBW Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 15: Bedienfeld
Wipe Out 360 RGBW Der Wipe Out 360 RGBW kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LCD-Display MODE-Taste C) SETUP-Taste D) UP-Taste DOWN-Taste Abb. 06 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 16: Menü-Übersicht
Wipe Out 360 RGBW Menü-Übersicht Auf der nächsten Seite finden Sie die verbleibenden Menüfunktionen. Bestellnummer: 42562... - Seite 17 Wipe Out 360 RGBW Bestellnummer: 42562...
-
Seite 18: Hauptmenü-Optionen
Wipe Out 360 RGBW Hauptmenü-Optionen Manueller Modus Automodus Musikgetakteter Modus DMX-512-Modus Master/Slave-Modus Einstellungen 1. Manueller Modus 01) Drücken Sie im Hauptmenü auf MODE, bis auf dem Display angezeigt wird. 02) Drücken Sie SETUP, um das Menü aufzurufen. 03) Drücken Sie UP und DOWN, um zwischen diesen 3 Optionen zu wechseln: ... -
Seite 19: Manueller Modus - Pan
Wipe Out 360 RGBW 14) Stellen Sie mit UP und DOWN die LED-Farben ein. Sie können die folgenden Optionen auswählen: Alles ein Hellblau Hellgrün Helles Rot Lila Zyan Gelb Weiß Blau ... -
Seite 20: Manueller Modus - Tilt
Wipe Out 360 RGBW 06) Drücken Sie SETUP, wenn auf dem Display angezeigt wird, um das Menü aufzurufen. 07) Stellen Sie die Panbewegung mit UP und DOWN manuell ein. Der Einstellbereich umfasst die Werte 08) Drücken Sie SETUP, wenn auf dem Display angezeigt wird, um das Menü aufzurufen. 09) Stellen sie die Geschwindigkeit der Panbewegung gegen den Uhrzeigersinn mit UP und DOWN ein. -
Seite 21: Master/Slave-Modus
Wipe Out 360 RGBW 07) Wählen Sie mit UP und DOWN einen der 3 Modi aus: 1 Kanal 22 Kanäle 26 Kanäle 5. Master/Slave-Modus 01) Drücken Sie im Hauptmenü auf UP/DOWN, bis auf dem Display angezeigt wird. 02) Das Gerät befindet sich nun im Slave-Modus. -
Seite 22: Settings - Error (Fehler)
Wipe Out 360 RGBW 6.5 Settings – Error (Fehler) 01) Drücken Sie SETUP, wenn auf dem Display angezeigt wird, um das Menü aufzurufen. 02) Das Gerät sucht nach möglichen Softwarefehlern und zeigt gleichzeitig diesen aktuellen Status an: 03) Drücken Sie SETUP, um den Vorgang abzuschließen. Falls keine Fehler gefunden wurden, wird auf dem Display angezeigt. -
Seite 23: Settings - About (Informationen)
Wipe Out 360 RGBW 17) Drücken Sie UP und DOWN, um zwischen diesen 2 Optionen zu wechseln: t-Sets t-State 18) Drücken Sie SETUP, wenn auf dem Display angezeigt wird, um das Menü aufzurufen. 19) Aktivieren oder deaktivieren Sie mit UP und DOWN die Tiltkorrektur. Wenn Sie die Korrektur aktivieren, setzt das Gerät die Tiltposition auf die Standardeinstellung zurück, sofern eine Abweichung vorliegt. -
Seite 24: Dmx-Kanäle
Wipe Out 360 RGBW DMX-Kanäle 1 Kanal Kanal 1 - Funktionen 0-29 LEDs AUS 30-44 Voreingestellte Show 1 45-59 Voreingestellte Show 2 60-74 Voreingestellte Show 3 75-89 Voreingestellte Show 4 90-104 Voreingestellte Show 5 105-119 Voreingestellte Show 6 120-134 Voreingestellte Show 7 135-149 Voreingestellte Show 8 150-164... -
Seite 25: Kanäle
Wipe Out 360 RGBW Kanal 11 – LED 2 Rotintensität 0-255 Schrittweise Roteinstellung von 0 – 100% Kanal 12 – LED 2 Grünintensität 0-255 Schrittweise Grüneinstellung von 0 – 100% Kanal 13 – LED 2 Blauintensität 0-255 Schrittweise Blaueinstellung von 0 – 100% Kanal 14 –... - Seite 26 Wipe Out 360 RGBW Kanal 6 – Kontinuierliche Panbewegung 0-129 Keine Funktion 130-192 Rotation im Uhrzeigersinn von schnell nach langsam 193-255 Rotation gegen den Uhrzeigersinn von langsam nach schnell Kanal 7 - Dimmer 0-255 Lichtintensität von dunkel nach hell Kanal 8 – LED 1 Rotintensität ( Dimmer muss geöffnet sein 0-255 Schrittweise Roteinstellung von 0 –...
- Seite 27 Wipe Out 360 RGBW Kanal 22 – LED 4 Blauintensität ( Dimmer muss geöffnet sein 0-255 Schrittweise Blaueinstellung von 0 – 100% Kanal 23 – LED 4 Weißintensität ( Dimmer muss geöffnet sein 0-255 Schrittweise Weißeinstellung von 0 – 100% Kanal 24 - Funktionen Keine Funktion 10-19...
-
Seite 28: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Wipe Out RGBW von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. -
Seite 29: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 27 für nähere Informationen zum Auswechseln der Sicherung. - Seite 30 Wipe Out 360 RGBW Problem Mögliche Ursache(n) Lösung Ein oder mehrere Das Gerät erhält keinen Strom. ● Überprüfen Sie, ob das Gerät Geräte sind völlig eingeschaltet ist und dass die Kabel tot. angeschlossen sind. Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung. Die Geräte starten Der Controller ist nicht ●...
-
Seite 31: Technische Daten
Wipe Out 360 RGBW Technische Daten Modell: Showtec Wipe Out 360 RGBW Eingangsspannung: 100-240 VAC, 60/50Hz Leistungsaufnahme: 60W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk Sicherung: 5S3A/250V Abmessungen: 555 x 94 x 220 mm (LxBxH) Gewicht: 6,9 kg Bedienung und Programmierung:... -
Seite 32: Abmessungen
Wipe Out 360 RGBW Abmessungen Bestellnummer: 42562... -
Seite 33: Notizen
Wipe Out 360 RGBW Notizen Bestellnummer: 42562... - Seite 34 Wipe Out 360 RGBW Bestellnummer: 42562...
- Seite 35 Wipe Out 360 RGBW Bestellnummer: 42562...
- Seite 36 ©2014 Showtec...
