Inhaltszusammenfassung für SHOWTEC Par 64 LED-100Z-32

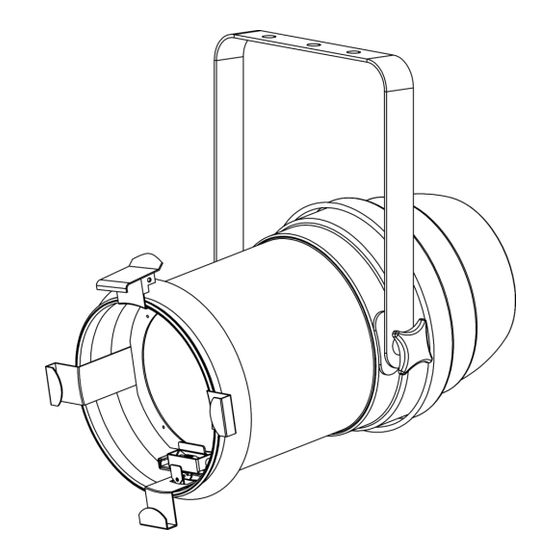

- Seite 1 HANDBUCH DEUTSCH Par 64 LED-100Z-32 Bestellnummer: 42530 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Par 64 LED-100Z-32 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Produkts ............................. 7 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Par 64 LED-100Z-32 ● 1 Farbrahmen ● Pro Power Netzkabel (1,2 m) ●... - Seite 4 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Bestellnummer: 42530...
-
Seite 5: Bestimmungsgemäßer Gebrauch
Par 64 LED-100Z-32 ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. ● Versuchen Sie unter keinen Umständen, den Temperaturschalter oder die Sicherungen zu überbrücken. -
Seite 6: Netzanschlüsse
Par 64 LED-100Z-32 Der Par kann mit einer Schelle an einem beliebigen Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. -
Seite 7: Rückgabe
Par 64 LED-100Z-32 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Produkts
Par 64 LED-100Z-32 Beschreibung des Produkts Funktionen Der Par 64 LED-100Z-32 ist eine LED-Parcan mit hoher Leistung und hervorragenden Effekten. ● Eingangsspannung: 100-240 V AC, 50/60 Hz ● Leistungsaufnahme: 110W ● Leistungsfaktor: >0,8 ● DMX-Kanäle: 1, 2, 3 Kanäle ●... -
Seite 9: Rückseite
11) Sicherheitsring Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Par 64 LED-100Z-32. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Halteklammer Für Den Farbrahmen
Par 64 LED-100Z-32 Halteklammer für den Farbrahmen 01) Drücken Sie die Halteklammer für den Farbrahmen nach unten und halten Sie sie gedrückt. 02) Legen Sie den Farbrahmen in die Halterung ein. 03) Lassen Sie die Halteklammer los, um den Farbrahmen zu fixieren. -
Seite 11: Steuerungsmodi
Par 64 LED-100Z-32 Steuerungsmodi Es gibt 2 Modi: ● Manuell ● DMX-512 (1CH, 2CH, 3CH) Ein Par (Manuell) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. - Seite 12 Par 64 LED-100Z-32 DMX-Setup für mehrere Pars Abb. 05 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 42530...
-
Seite 13: Verbinden Der Geräte
Par 64 LED-100Z-32 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Par 64 LED-100Z-32 Der Par 64 LED-100Z-32 kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) 4-stelliges LED-Display MENU-Taste C) UP-Taste D) DOWN-Taste ENTER-Taste Abb. 06 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 15: Menü-Übersicht
Par 64 LED-100Z-32 Menü-Übersicht Bestellnummer: 42530... -
Seite 16: Hauptmenü-Optionen
Par 64 LED-100Z-32 Hauptmenü-Optionen Nach dem Einschalten wird auf dem Display angezeigt. Drücken Sie MENU, um das Hauptmenü aufzurufen. 1. DMX-512-Modus 2. DMX-Kanalmodi 3. DMX-Ausfall 4. Dimmerkurven 5. Dimmgeschwindigkeit 6. Display-Einstellungen 7. Display-Umkehr 8. Manueller Modus 9. Test 10. Temperatur 11. -
Seite 17: Dmx-Ausfall
Par 64 LED-100Z-32 3. DMX-Ausfall In diesem Menü können Sie festlegen, wie das Gerät im Fall eines DMX-Signalfehlers reagieren soll. 01) Drücken Sie im Hauptmenü wiederholt auf MENU, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. -
Seite 18: Dimmgeschwindigkeit
Par 64 LED-100Z-32 5. Dimmgeschwindigkeit In diesem Menü können Sie die Dimmgeschwindigkeit einstellen. 01) Drücken Sie im Hauptmenü wiederholt auf MENU, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN eine der 2 Optionen aus: Halogenprofil (übergangslos) -
Seite 19: Temperatur
Par 64 LED-100Z-32 10. Temperatur In diesem Menü können Sie die Temperatur des Geräts ansehen. 01) Drücken Sie im Hauptmenü wiederholt auf MENU, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. Auf dem Display wird die Gerätetemperatur angezeigt. -
Seite 20: Kanäle
Par 64 LED-100Z-32 3 Kanäle Kanal 1 – Dimmer 0-255 Lichtintensität von dunkel nach hell Kanal 2 – Dimmerfeineinstellung ( CH1 muss geöffnet sein 0-255 Lichtintensität von dunkel nach hell Kanal 3 – Stroboskop ( CH1 muss geöffnet sein 0-31... -
Seite 21: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Par 64 LED-100Z-32 ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 22: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie den Par an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 20 für nähere Informationen zum Auswechseln der Sicherung. - Seite 23 Par 64 LED-100Z-32 Problem Mögliche Ursache(n) Lösung ● Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und ob die Kabel Das Gerät erhält keinen Strom Geräte angeschlossen sind. funktionieren überhaupt nicht Hauptsicherung durchgebrannt ● Ersetzen Sie die Sicherung.
-
Seite 24: Technische Daten
Par 64 LED-100Z-32 Technische Daten Modell: Par 64 LED-100Z-32 Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: 110W Sicherung: T2AL/250V Abmessungen: 445 x 290 x 400 mm (LxBxH) Gewicht: 3,7 kg Bedienung und Programmierung: Ausgabepole: Pin 1 (Erde), Pin 2 (-), Pin 3 (+) DMX-Modus: 1, 2, 3 Kanäle... -
Seite 25: Abmessungen
Par 64 LED-100Z-32 Abmessungen Bestellnummer: 42530... - Seite 26 ©2019 Showtec...
