- Seite 1 HANDBUCH DEUTSCH Stardrape White LED Bestellnummer: 40460 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Stardrape White LED Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................7 Rückgabe ..................................8 Reklamationen ................................8 Beschreibung des Geräts ..............................9 Übersicht ..................................10 Controller ..................................11 Installation ..................................12 Setup und Betrieb ................................12 Steuerungsmodi ................................12... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Stardrape White LED mit Controller IEC-Netzkabel (1,5 m) Schwarzes Tuch 2 x 3 m (LxB) ... - Seite 4 Stardrape White LED Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
• Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden. - Seite 6 Stardrape White LED Verfahrensweise: • Falls das Stardrape von der Decke oder hohen Balken herabgelassen werden soll, muss ein professionelles Traversensystem verwendet werden. • Installieren Sie das Stardrape mit den Klettverschlussstreifen oder mit Kabelbindern oder Gummibändern und den Ösen. •...
- Seite 7 Stardrape White LED Mehrere Stardrapes – Horizontale Installation Mehrere Stardrapes – Vertikale Installation Das Stardrape kann an jeden Traversentyp mit Klettverschluss und/oder Kabelbinder/Gummibändern befestigt werden. Bestellnummer: 40460...
-
Seite 8: Netzanschlüsse
Stardrape White LED Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. -
Seite 9: Rückgabe
Stardrape White LED Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 10: Beschreibung Des Geräts
Stardrape White LED Beschreibung des Geräts Funktionen Das Stardrape White LED von Showtec ist ein Tuchsystem mit hoher Leistung und hervorragenden Effekten. Tuch Lichtquelle: 120 x 5050 weiße LEDs Datenanschluss: Festes Kabel mit 5-poligem Anschluss (weiblich) Vorhangfarbe: Schwarz Material: Flammfester Molton Montage: Klettverschluss und Kabelbinder/Gummibänder... -
Seite 11: Übersicht

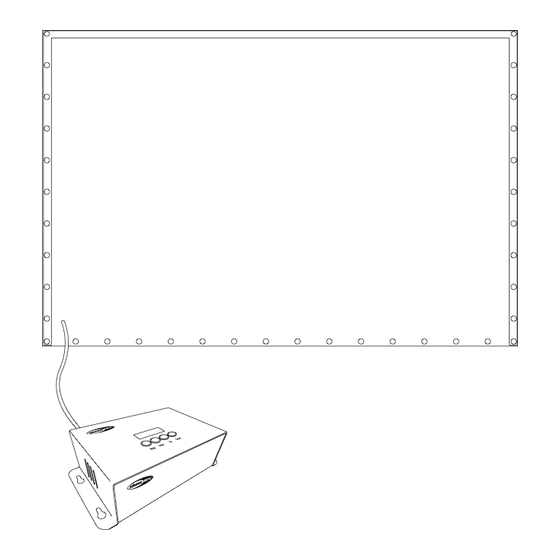

Stardrape White LED Übersicht Abb. 01 Bestellnummer: 40460... -
Seite 12: Controller
Stardrape White LED Controller Abb. 02 01) IEC-Netzeingang 100-240V + Sicherung F2AL/250V 02) Netzschalter (EIN/AUS) 03) DMX-Eingang, 3-polig 04) DMX-Ausgang, 3-polig 05) 5-poliger Tuch-Anschluss 06) Erde 07) 4-stelliges LED-Display + Menütasten 08) Belüftungsschlitze Bestellnummer: 40460... -
Seite 13: Installation
Stardrape White LED Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Stardrape White LED. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 14: Mehrere Stardrapes (Dmx-Steuerung)
Stardrape White LED Mehrere Stardrapes (Master/Slave-Steuerung) Abb. 03 Mehrere Stardrapes (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). - Seite 15 Stardrape White LED DMX-Setup für mehrere Stardrapes Abb. 04 Hinweis: Verbinden Sie alle Kabel, bevor Sie die Geräte an das Stromnetz anschließen. Bestellnummer: 40460...
-
Seite 16: Verbinden Der Geräte
Stardrape White LED Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 17: Bedienfeld
Die „LED“ des Bedienfelds blinkt nur, wenn über den DMX-Eingang Daten empfangen werden. Falls keine Daten empfangen werden, könnte eines der folgenden Probleme vorliegen: • Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Stardrape White LED angeschlossen. •... -
Seite 18: Menü-Übersicht
Stardrape White LED Menü-Übersicht Hauptmenü-Optionen DMX-512 und Master/Slave-Modus Voreingestellte Programme Musiktaktung Full-Modus 1. DMX-512 und Master/Slave-Modus In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Drücken Sie ENTER, um das Menü zu öffnen. -
Seite 19: Musiktaktung
Stardrape White LED 3. Musiktaktung In diesem Menü können Sie die Musiktaktung einstellen. 01) Drücken Sie die MODE-Taste, bis das Display anzeigt. 02) Die Musiktaktung ist nun aktiv und das Gerät reagiert auf den Rhythmus der Musik. 4. Full-Modus In diesem Menü können Sie den Full-Modus einstellen. -
Seite 20: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Das Stardrape White LED von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 21: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob der Controller an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 19 für nähere Informationen zum Auswechseln der Sicherung. - Seite 22 Stardrape White LED Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Einer oder eingeschaltet ist und ob die Kabel mehrere angeschlossen sind Scheinwerfer funktionieren Hauptsicherung durchgebrannt • Ersetzen Sie die Sicherung überhaupt nicht Die Geräte...
-
Seite 23: Technische Daten
Stardrape White LED Technische Daten Modell: Showtec Stardrape White LED Eingangsspannung: 100-240 VAC, 60/50Hz Leistungsaufnahme: DMX-Verbindung: 30 Stk. Sicherung: F2AL/250V Abmessungen Tuch: 2000 x 3000 mm (LxB) Gewicht Tuch: 3,7 kg Abmessungen Controller: 220 x 120 x 60 mm (LxBxH) -
Seite 24: Abmessungen
Stardrape White LED Abmessungen Bestellnummer: 40460... -
Seite 25: Notizen
Stardrape White LED Notizen Bestellnummer: 40460... - Seite 26 ©2015 Showtec...
