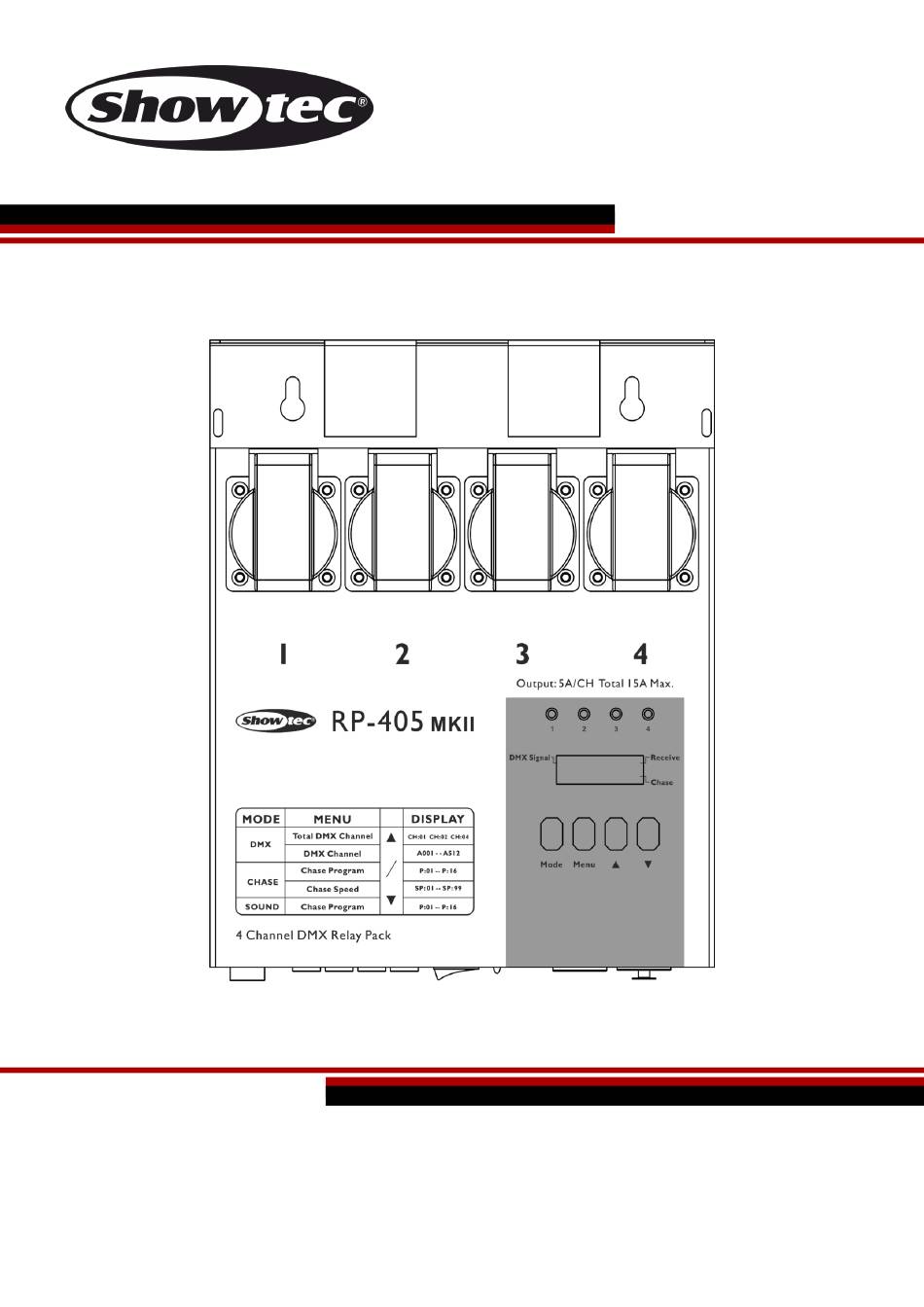

- Seite 1 HANDBUCH DEUTSCH RP-405 MKII Relay Pack Bestellnummer: 50753 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
RP-405 MKII Relay Pack Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Vorderseite ..................................8 Unterseite ..................................8 Installation ................................... 9 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec RP-405 MKII Relay Pack mit Schuko-Netzkabel (1,3 m) ● Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen: ●... - Seite 4 RP-405 MKII Relay Pack Dieses Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen. WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Verwenden Sie eine Halbkupplung, um den RP-405 MKII mithilfe der Halterung an einem Traversenrahmen zu befestigen. ● Der RP-405 MKII darf unter keinen Umständen so montiert werden, dass es frei im Raum schwingen kann. ● Das fertig montierte Gerät muss mit einer Sicherheitsvorrichtung, z. B. mit einem geeigneten Sicherheitsnetz oder einem Sicherheitskabel, gesichert werden. -
Seite 6: Netzanschlüsse
RP-405 MKII Relay Pack Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN... -
Seite 7: Rückgabe
RP-405 MKII Relay Pack Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts
Beschreibung des Geräts Funktionen Das RP-405 MKII Relay Pack ist ein kompaktes Switch-Pack mit eingebauten Relais, das ideal für Ihre LED- Lichteffekte geeignet ist. Da herkömmliche Switch-Packs nicht für die geringe Leistungsaufnahme von LEDS geeignet sind, bietet das RP-405 MKII eine gute Alternative. -
Seite 9: Vorderseite

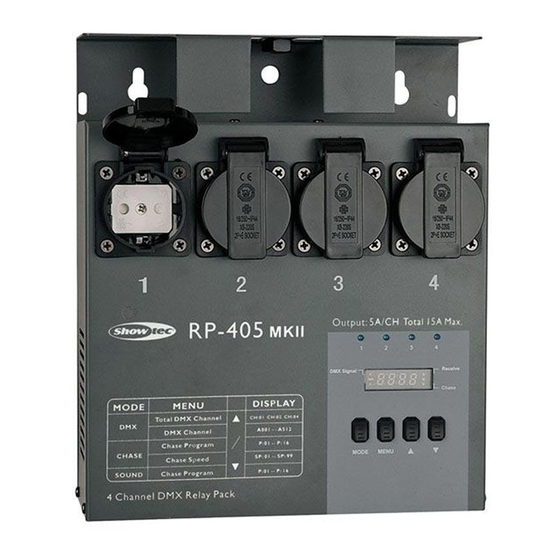

RP-405 MKII Relay Pack Vorderseite Abb. 01 01) 4x Schuko-Steckdosen 02) Kanal-LED-Anzeigen 03) LED-Display 04) MODE-Taste 05) MENU-Taste 06) UP-Taste 07) DOWN-Taste Unterseite Abb. 02 08) Hauptsicherung: 15A 09) Netzschalter 10) Erde 11) Schuko-Netzkabel (1,3 m) 12) 4x Sicherung 6,3A / 250V... -
Seite 10: Installation
RP-405 MKII Relay Pack Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Menü-Übersicht
RP-405 MKII Relay Pack Menü-Übersicht Hauptmenü-Optionen DMX-Adresszuweisung Eingebaute Chases Chase-Geschwindigkeit DMX-Kanalmodi 1. DMX-Adresszuweisung 01) Drücken Sie MODE, bis das Display anzeigt. 02) Drücken Sie UP/DOWN, um die gewünschte DMX-Startadresse einzustellen. 03) Drücken Sie zur Bestätigung MODE. 2. Eingebaute Chases In diesem Menü können Sie die voreingestellten Chases auswählen. -
Seite 12: Wartung
RP-405 MKII Relay Pack Wartung Der RP-405 MKII von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel. -
Seite 13: Technische Daten
RP-405 MKII Relay Pack Technische Daten Modell: Showtec RP-405 MKII Eingangsspannung: 230V AC, 50Hz Sicherung: 4 x F6,3L/250V Abmessungen: 210 x 73 x 260 mm (LxBxH) Gewicht: 2,8 kg Bedienung und Programmierung: Ausgabepole: Pin 1 (Erde), Pin 2 (-), Pin 3 (+) DMX-Modus: 1, 2, 4 Kanäle... - Seite 14 ©2018 Showtec...
