- Seite 1 Compact Par 18 Tri MKII ORDERCODE 42592W...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der Compact Par 18 Tri MKII von Showtec sorgt auf jeder Veranstaltung für beste Unterhaltung. Verlassen Sie sich auf Showtec. Wir machen die besseren Beleuchtungsgeräte. Wir entwerfen und produzieren professionelle Beleuchtungsausrüstung für die Unterhaltungsindustrie.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Compact Par 18 Tri MKII™ Anleitung Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................8 Steuerungsmodi ................................ -
Seite 4: Warnung
Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Compact Par 18 Tri MKII mit IEC-Stromkabel, 1,5m • Bedienungsanleitung Voraussichtliche Nutzungsdauer des LED-Scheinwerfers Die Helligkeit von LEDs lässt mit der Zeit nach. Die hauptsächliche Ursache ist HITZE, da diese den Prozess beschleunigt. - Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec- Händler. ...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Verwenden Sie eine Klemme, um den Compact Par 18 Tri MKII mithilfe der Halterung an einem Traversenrahmen zu befestigen. Der Compact Par 18 Tri MKII darf unter keinen Umständen so montiert werden, dass er frei im Raum schwingen kann. ... -
Seite 7: Netzanschlüsse
Halterungen als Standfuß installiert werden. Es wird empfohlen den Compact Par 18 MKII mit einer Klemme oder einer Halterung, je nach Ihren Anforderungen, anzubringen. Der Compact Par 18 Tri MKII kann auf dem Boden einer flachen Bühne positioniert werden oder mit einer Klemme an einem Traversenrahmen befestigt werden. -
Seite 8: Rückgabe
Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 9: Beschreibung Des Geräts

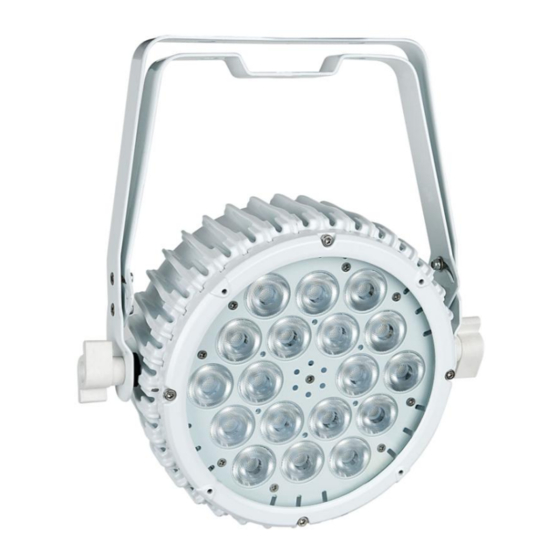

Beschreibung des Geräts Leistungsmerkmale Der Compact Par 18 Tri MKII ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. • Kompaktes, flaches Par-Gehäuse • Modernes Design • Netzspannung: 100-240V AC • Einfache Kombination von bis zu 15 Geräten • Konvektionskühlung, absolut lautlos •... -
Seite 10: Rückseite
Rückseite Abb. 2 3) 3-Pin-DMX-In 6) Öse für das Sicherheitskabel 4) 3-Pin-DMX-Out 7) IEC-Ausgang (für max. 15 Geräte) 5) LCD-Display + Menü-Tasten, Erdung 8) IEC-Eingang + Sicherung 1A/250V Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. -
Seite 11: Steuerungsmodi
Mehrere Compact Pars (Master/Slave-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Verbinden Sie den Compact Par 18 Tri MKII mit einem 3-P-XLR-Kabel. Die Steckerkontakte: Erdung... -
Seite 12: Mehrere Compact Pars (Dmx-Steuerung)
Mehrere Compact Pars (DMX-Steuerung) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. Verbinden Sie die Compact Pars mit einem 3-P-XLR-Kabel. -
Seite 13: Datenverkabelung
Datenverkabelung Zur Verbindung der Geräte müssen Datenkabel verwendet werden. Sie können DAP –Audio zertifizierte DMX-Kabel direkt bei einem Händler erwerben oder Ihr eigenes Kabel herstellen. Wenn Sie selbst ein Kabel herstellen möchten, verwenden Sie bitte ein Datenkabel, das qualitativ hochwertige Signale übertragen kann und relativ resistent gegen elektromagnetische Interferenzen ist. -
Seite 14: Bedienfeld
Bedienfeld Abb. 5 A. LED-Display D. Up-Taste B. MODE-Taste E. Down-Taste C. SETUP-Taste DMX-Steuermodus: Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die wiederum mit einem Controller verbunden ist. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. DMX-Adresszuweisung Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 15: Menü-Übersicht
Menü-Übersicht... -
Seite 16: Hauptmenü-Optionen
2. Auto-Modus 3. DMX-Adresse 4. Slave-Modus 5. Musiktaktung Die Versionsnummer des Compact Par 18 Tri MKII wird nur beim Einschalten angezeigt! 1. Voreingestellte Programme 1) Drücken Sie die MODE-Taste an dem Gerät, bis auf dem Display erscheint. 2) In diesem Menü können Sie die voreingestellten Programme des Compact Par einstellen. -
Seite 17: Auto-Programm
2. Auto-Programm 1) Drücken Sie die MODE-Taste an dem Gerät, bis auf dem Display erscheint. 2) In diesem Menü können Sie den Auto-Modus des Compact Par aktivieren. 3. DMX-Modus Mit diesem Menü können Sie die DMX-Adresse zuweisen. 1) Drücken Sie die MODE-Taste, bis das Display anzeigt. -
Seite 18: Dmx-Kanäle
DMX-Kanäle 1 Kanal Kanal 1 – Farbmakros Keine Funktion 1-22 23-45 Grün 46-68 Blau 69-91 Zyan 92-114 Gelb 115-137 Orange 138-160 Pink 161-183 Lila 184-206 Dunkelblau 207-229 Hellgrün 230-252 Weiß 253-255 Warmweiß 3 Kanäle Kanal 1 – Rot 0-255 Rote Farbintensität, stufenweise von 0 – 100% Kanal 2 - Grün 0-255 Grüne Farbintensität, stufenweise von 0 –... -
Seite 19: Kanäle
6 Kanäle Kanal 1 – Masterdimmer 0-255 Helligkeit von 0 – 100% Kanal 2 – Rot (wenn CH6 OFF ist 0-255 Rote Farbintensität, stufenweise von 0 – 100% Kanal 2 – RGB-Makro (wenn CH6 zwischen 1 und 24 eingestellt ist Rot (255) 9-17 Rot (255), Grün (50) -
Seite 20: Wartung
Programm 10 (blau, allmähliche Änderung) 250-255 Musiktaktung Wartung Der Compact Par von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich die Lichtleistung des Geräts mit der Zeit erheblich. -
Seite 21: Fehlersuche
1. Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 2. Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 3. Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 19 für nähere Informationen zum Auswechseln der Sicherung. - Seite 22 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und dass die Kabel Geräte sind völlig angeschlossen sind. tot. Hauptsicherung durchgebrannt. • Ersetzen Sie die Sicherung. Die Geräte Der Controller ist nicht •...
-
Seite 23: Technische Daten
Technische Daten Modell: Showtec Compact Par • Kompaktes, flaches Par-Gehäuse • Modernes Design • Netzspannung: 100-240V AC • Einfache Kombination von bis zu 15 Geräten • Konvektionskühlung, absolut lautlos • Flimmerfrei (geeignet für Fernsehstudios) • Leistung 60 Watt • Stromfluss: 350mA •...
