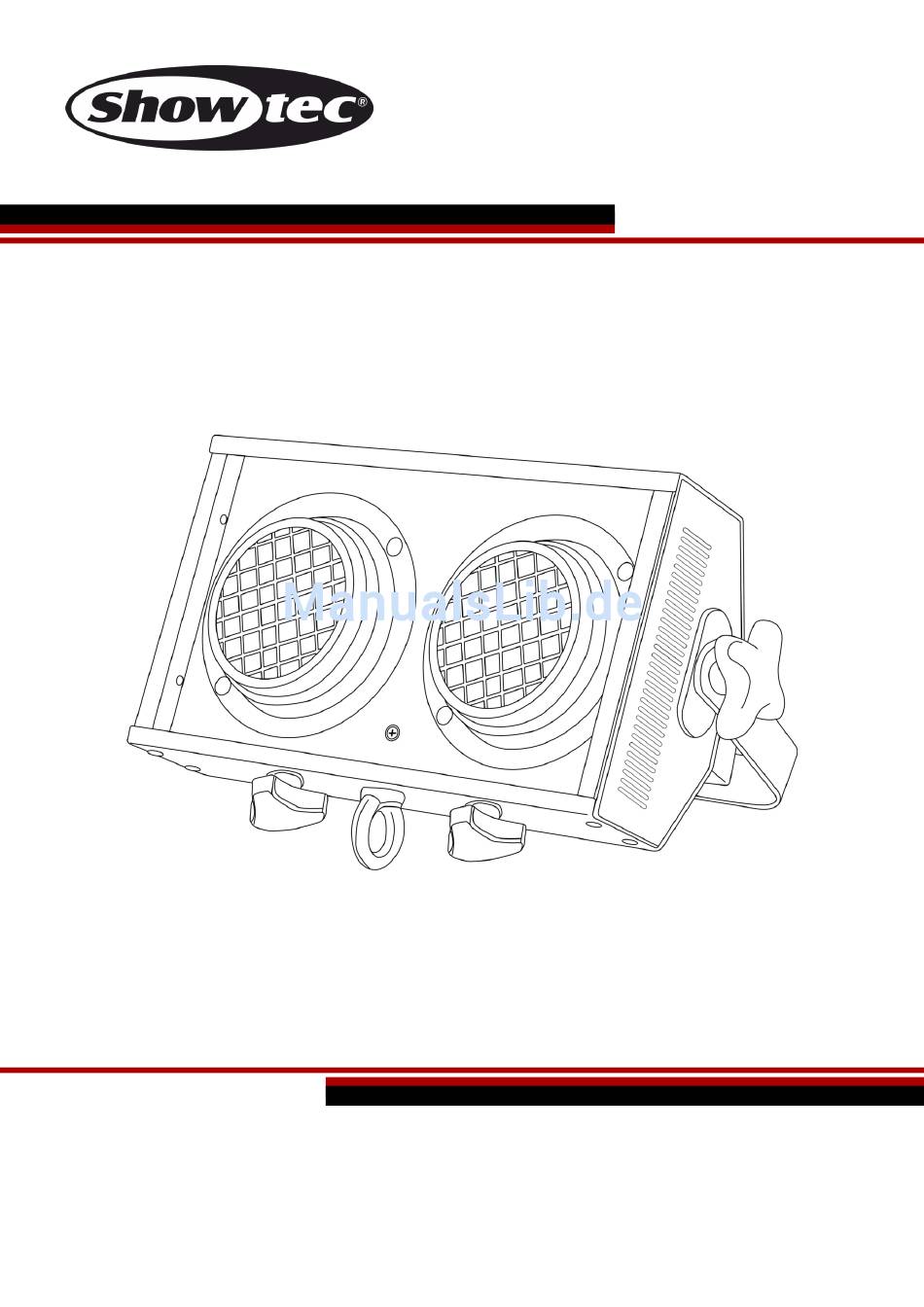

- Seite 1 HANDBUCH DEUTSCH LED Blinder 2 COB Bestellnummer: 30780 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
LED Blinder 2 COB Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... -
Seite 3: Warnung
LED Blinder 2 COB Warnung Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 4 • Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. • Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
LED Blinder 2 COB • Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des LED Blinder 2 COB. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. • Das Gerät fällt unter Schutzart I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. -
Seite 6: Netzanschlüsse
LED Blinder 2 COB Der LED Blinder kann auf dem Boden einer flachen Bühne positioniert oder mit einer Schelle an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. -
Seite 7: Rückgabe
LED Blinder 2 COB Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. -
Seite 8: Beschreibung Des Geräts

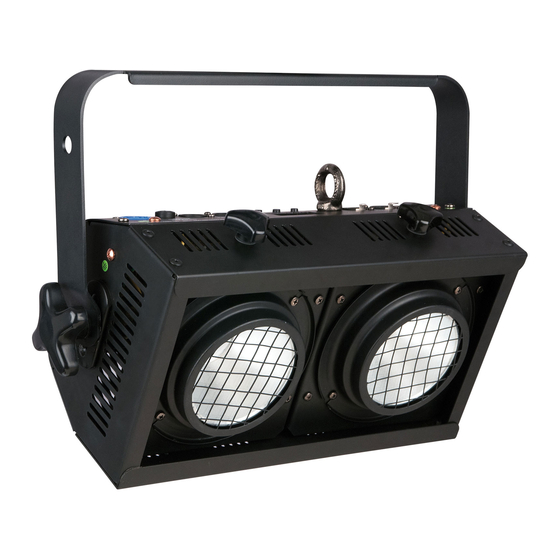

LED Blinder 2 COB Beschreibung des Geräts Funktionen Der Showtec LED Blinder ist unser erstes LED-Effektlicht, das der Helligkeit eines konventionellen Publikumsblinders entspricht. Sein stabiles Gehäuse, der Pro Power Ein- und Ausgang, die 3- und 5-poligen DMX-Anschlüsse und die COB-LED-Technologie machen diesen Scheinwerfer zu einem perfekten Showprodukt, das in fast jeder Situation verwendet werden kann. -
Seite 9: Rückseite
LED Blinder 2 COB Rückseite Abb. 02 04) Erde 05) Grauer Pro Power Anschluss 06) 5-poliger DMX-Ausgang 07) 3-poliger DMX-Ausgang 08) Sicherheitsring 09) LCD-Display + 3 Menü-Tasten 10) 5-poliger DMX-Eingang 11) 3-poliger DMX-Eingang 12) Sicherung T3,15AL/250V 13) Blauer Pro Power Anschluss... -
Seite 10: Steuerungsmodi
LED Blinder 2 COB Steuerungsmodi Es gibt 4 Modi: • Voreingestellte Programme • Manueller Modus • Master/Slave • DMX-512 (1CH, 2CH, 3CH und 4CH) Ein LED Blinder (Voreingestellte Programme und manueller Modus) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 11: Mehrere Led Blinder (Dmx-Steuerung)
LED Blinder 2 COB Mehrere LED Blinder (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). -
Seite 12: Verbinden Der Geräte
LED Blinder 2 COB Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 13: Bedienfeld
LED Blinder 2 COB Der LED Blinder kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LCD-Display MODE-Taste C) UP-Taste D) DOWN-Taste Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 14: Menü-Übersicht
LED Blinder 2 COB Menü-Übersicht Der LED Blinder zeigt seine Versionsnummer nur beim Einschalten an! Bestellnummer: 30780... -
Seite 15: Hauptmenü-Optionen
LED Blinder 2 COB Hauptmenü-Optionen 1 DMX-Kanal 2 DMX-Kanäle 3 DMX-Kanäle 4 DMX-Kanäle Voreingestellte Programme Programmgeschwindigkeit Warmweiße LED-Helligkeit (manueller Modus) Displaysperre Dimmerkurve 1. DMX-Kanal In diesem Menü können Sie die DMX-Adresse zuweisen, wenn das Gerät mir 1 Kanal betrieben wird. -
Seite 16: Programmgeschwindigkeit
LED Blinder 2 COB 6. Programmgeschwindigkeit In diesem Menü können Sie die Geschwindigkeit für die voreingestellten Programme auswählen. 01) Drücken Sie MODE, bis das Display anzeigt. 02) Erhöhen oder verringern Sie die Programmgeschwindigkeit mit UP/DOWN. Der Einstellbereich umfasst die Werte 1-16, von langsam nach schnell. -
Seite 17: Dmx-Kanäle
LED Blinder 2 COB DMX-Kanäle 2 Kanäle Kanal 1 - Lichtintensität 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 2 – Dimmerkurve 0-255 Dimmerkurve von 0 -100% 3 Kanäle Kanal 1 – Dimmerintensität (Linke COB LED) 0-255 Schrittweise Einstellung von dunkel bis maximale Helligkeit (0-100%) Kanal 2 –... -
Seite 18: Wartung
LED Blinder 2 COB Wartung Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen Vorrichtungen jeweils nach einem Jahr einer technischen Abnahmeprüfung durch qualifiziertes Personal unterzogen werden. Der Bediener muss sicherstellen, dass alle sicherheitsrelevanten und maschinentechnischen Vorrichtungen einmal jährlich durch qualifiziertes Personal überprüft werden. -
Seite 19: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Die LEDs. Geben Sie den LED Blinder an Ihren Showtec-Händler zurück. 03) Die Sicherung. Ersetzen Sie die Sicherung. Siehe Seite 17 für nähere Informationen zum Auswechseln der Sicherung. - Seite 20 LED Blinder 2 COB Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und ob die Kabel Geräte angeschlossen sind. funktionieren überhaupt nicht Hauptsicherung durchgebrannt. • Ersetzen Sie die Sicherung Die Geräte...
-
Seite 21: Technische Daten
LED Blinder 2 COB Technische Daten Modell: Showtec LED Blinder 2 COB Eingangsspannung: 100-240 VAC, 50/60 Hz Leistungsaufnahme: 110 W (bei voller Ausgabeleistung) DMX-Verbindung: 30 Stk. Abmessungen: 393 x 138 x 185 mm (ohne Halterung) (LxBxH) Gewicht: 4,14 kg Bedienung und Programmierung: Setup und Adresszuweisung: LCD-Display für ein einfaches Setup... -
Seite 22: Abmessungen
LED Blinder 2 COB Abmessungen Bestellnummer: 30780... -
Seite 23: Notizen
LED Blinder 2 COB Notizen Bestellnummer: 30780... - Seite 24 ©2018 Showtec...
