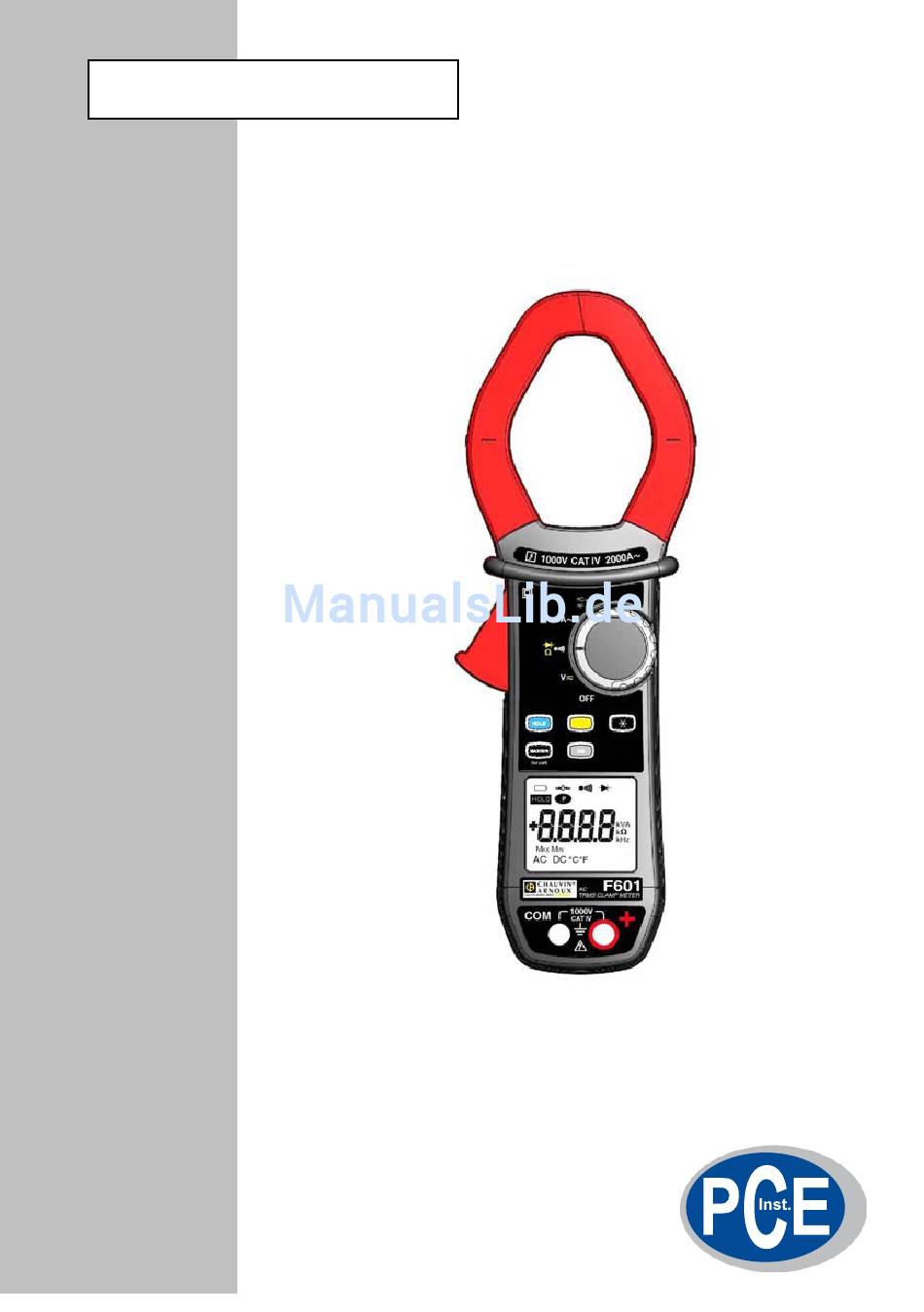

- Seite 1 VIELFACHMESSZANGE F601 D EUT SCH Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Vielfachmesszange F601 Deutsch INHALTSVERZEICHNIS GERÄTEVORSTELLUNG ..................7 DREHSCHALTER ......................8 FUNKTIONSTASTEN ....................9 ANZEIGE........................10 1.3.1 Symbole in der Anzeige................10 1.3.2 Überschreitung des Messbereichs (O.L) ............11 ANSCHLUSSBUCHSEN .................... 11 FUNKTIONSTASTEN....................12 TASTE ......................... 12 TASTE )..................12 WEITFUNKTION TASTE ......................... - Seite 3 Deutsch Vielfachmesszange F601 3.11 FREQUENZMESSUNG (H )..................24 3.11.1 Frequenzmessung bei AC-Spannungen............24 3.11.2 Frequenzmessung bei AC-Strömen .............. 24 3.12 TEMPERATURMESSUNG ..................25 3.12.1 Messung ohne zusätzlichen Fühler .............. 25 3.12.2 Messung mit zusätzlichem Temperaturfühler..........25 TECHNISCHE DATEN.................... 27 BEZUGSBEDINGUNGEN..................27 TECHNISCHE DATEN BEI BEZUGSBEDINGUNGEN.........
-
Seite 4: Bedeutung Der Verwendeten Symbole
Vielfachmesszange F601 Deutsch Sie haben eine Vielfachmesszange F601 erworben und wie danken Ihnen für das Vertrauen. Um die optimale Benutzung Ihres Geräts zu gewährleisten, bitten wir Sie: diese Bedienungsanleitung sorgfältig zu lesen die Benutzungshinweise genau zu beachten. Bedeutung der verwendeten Symbole: ACHTUNG, GEFAHR! Sobald dieses Gefahrenzeichen irgendwo erscheint, ist der Benutzer verpflichtet, die Anleitung zu Rate zu ziehen. -
Seite 5: Sicherheitshinweise
Deutsch Vielfachmesszange F601 SICHERHEITSHINWEISE Dieses Gerät und sein Zubehör entsprechen den Sicherheitsnormen IEC 61010-1 und IEC 61010-2-032 in der Messkategorie IV für Spannungen bis 1 000 V in geschlossenen Räumen, bei einem Ver¬schmutzungsgrad von maximal 2 und bis zu einer Meereshöhe von maximal 2 000 m. - Seite 6 Vielfachmesszange F601 Deutsch Verwenden Sie eine persönliche Schutzausrüstung wenn es die Umstände erfordern. Halten Sie die Hände stets fern von unbenutzten Anschlüssen des Geräts. Fassen Messleitungen, Prüfspitzen, Krokodilklemmen Zangenstromwandler immer nur hinter dem Fingerschutz an. Aus Sicherheitsgründen und um Überlastungen der Geräteeingänge zu vermeiden, dürfen Konfi¬gurationseinstellungen nur ohne Anschluss an...
-
Seite 7: Gerätevorstellung

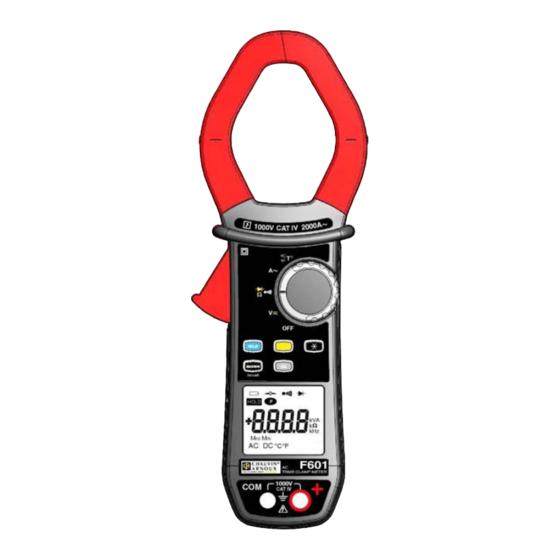

Deutsch Vielfachmesszange F601 1 GERÄTEVORSTELLUNG Die Vielfachmesszange F601 ist ein professionelles Messinstrument für elektrische Größen, das folgende Funktionen in sich vereint: AC-Strommessung Anlauf- und Überstrommessungen (True Inrush) Spannungsmessung (AC und DC) Frequenzmessung Durchgangsprüfung mit akustischem Signal ... -
Seite 8: Drehschalter
Vielfachmesszange F601 Deutsch DREHSCHALTER Der Drehschalter hat fünf Stellungen: OFF für Aus und die Stellungen , für die vier Messfunktionen. Das Einschalten einer Messfunktion wird vom Gerät durch ein Ton¬signal bestätigt. Die einzelnen Messfunktionen sind in der Tabelle unten beschrieben. -
Seite 9: Funktionstasten
Deutsch Vielfachmesszange F601 FUNKTIONSTASTEN FUNKTIONSTASTEN Unten sehen Sie die fünf Funktionstasten des Geräts: Unten sehen Sie die fünf Funktionstasten des Geräts: Abbildung 3 : Funktionstasten des Geräts Fuktion Siehe § HOLD - der aktuelle Wert wird in der Anzeige gespeichert Kompensation der Messleitungswiderstände in den Funk-... -
Seite 10: Anzeige
Vielfachmesszange F601 Deutsch ANZEIGE Hier sehen Sie die Anzeige der Vielfachmesszange: Abbildung 4 : Anzeige des Geräts Funktion Siehe § Anzeige der ausgewählten Messfunktion (Tasten) Digitale Anzeige des Messwerts und der Einheit 3.12 Anzeige der MAX-/MIN-Funktion Anzeige der Stromart (AC oder DC) Anzeige der am Drehschalter gewählten... -
Seite 11: Überschreitung Des Messbereichs (O.l)
Deutsch Vielfachmesszange F601 Hertz (Frequenz) Hertz (Frequenz) Ampère (Stromstärke) Ω Ohm (Widerstand) Vorsatz Milli- für Maßeinheiten Vorsatz Kilo- für Maßeinheiten Kompensation der Messleitungswiderstände Durchgangsprüfung Diodentest Ständige Anzeige (Abschalteautomatik ausgeschaltet) Anzeige, dass Batterie verbraucht ist 1.3.2 Überschreitung des Messbereichs (O.L) Das Symbol O.L (Over Load) erscheint, wenn ein Messbereich überschritten wurde. -
Seite 12: Funktionstasten
Vielfachmesszange F601 Deutsch 2 FUNKTIONSTASTEN Die Funktionstasten lassen sich kurz, lang oder dauernd betätigen und können dabei unterschiedliche Funktionen bewirken. Im Folgenden bezeichnet das Symbol die Drehschalterstellung(en) in der die betreffende Taste eine bestimmte Funktion bewirkt. TASTE Mit dieser Taste können Sie: ... -
Seite 13: Taste
Deutsch Vielfachmesszange F601 Mit jedem neuen … können Sie: Druck auf - zwischen AC oder DC umschalten. In der Anzeige erscheint dann AC oder DC - nacheinander die Funktionen Widerstands- messung , Diodentest und wieder Durchgangsprüfung anwählen - die Maßeinheit °C oder °F auswählen TASTE Mit dieser Taste schalten Sie die Anzeigebeleuchtung ein. -
Seite 14: Die Max-/Min-Funktion Zusammen Mit Hold
Vielfachmesszange F601 Deutsch Mit jedem neuen … können Sie: Druck auf kurzer Druck - die MAX-/MIN-Funktion einschalten - nacheinander die bisher erfassten MAX- und MIN-Werte in die Anzeige rufen - wieder zur laufenden Messwertanzeige zurück- kehren, ohne die MAX-/MIN-Funktion zu ver- lassen (die erfassten Werte bleiben erhalten). -
Seite 15: Taste
Deutsch Vielfachmesszange F601 Mit jedem neuen … können Sie: Druck auf Die True-INRUSH-Funktion einschalten: - in der Anzeige erscheint »Inrh« während 3 s (und die Anzeigebeleuchtung blinkt) - die Erfassungsschwelle wird während 5 s angezeigt (Anzeigeleuchtung dauernd) - das Symbol für Berechnung » ------ « wird angezeigt und das Symbol »A«... -
Seite 16: Die Funktion Hz Zusammen Mit Hold
Vielfachmesszange F601 Deutsch 2.5.2 Die Funktion Hz zusammen mit HOLD Mit jedem neuen … können Sie: Druck auf - den Frequenzwert in der Anzeige speichern - - sich nacheinander den gespeicherten Fre- quenzwert und den zugehörigen Spannungs- oder Stromwert anzeigen lassen. -
Seite 17: Einschalten Der Vielfachmesszange
Deutsch Vielfachmesszange F601 EINSCHALTEN DER VIELFACHMESSZANGE Der Drehschalter befindet sich in Stellung OFF. Wählen Sie mit dem Drehschalter die gewünschte Messfunktion. In der Anzeige erscheinen kurz zur Kontrolle alle Segmente (siehe § 1.3) und danach die Anzeige der gewählten Messfunktion. Die Vielfachmesszange ist jetzt bereit für Messungen. -
Seite 18: Deaktivieren Der Abschalteautomatik (Auto Power Off)
Vielfachmesszange F601 Deutsch 3.4.2 Deaktivieren der Abschalteautomatik (Auto Power OFF) Deaktivierung der Abschalteautomatik: Ausgehend von Drehschalterstellung OFF halten Sie Taste gedrückt und stellen Sie den Drehschalter auf . Warten Sie bis die Anzeige aller Segmente verschwindet und ein Piepston ertönt, dann sind Sie im Konfigurationsmodus. -
Seite 19: Umschalten Der Temperatur-Maßeinheit
Deutsch Vielfachmesszange F601 3.4.4 Umschalten der Temperatur-Maßeinheit Um zwischen Temperaturmessungen in °C oder °F umzuschalten, gehen Sie wie folgt vor: Ausgehend von Drehschalterstellung OFF halten Sie Taste gedrückt und stellen Sie den Drehschalter auf . Warten Sie bis die Anzeige aller Segmente verschwindet und ein Piepston ertönt, dann sind Sie im... -
Seite 20: Durchgangsprüfung
Vielfachmesszange F601 Deutsch Um manuell zwischen AC- und DC-Messung umzuschalten, drücken Sie die gelbe Taste bis die gewünschte Messart AC oder DC in der Anzeige ständig erscheint. Der gemessene Spannungswert erscheint in der Digitalanzeige. DURCHGANGSPRÜFUNG Warnung: Vergewissern Sie sich vor einer Durchgangsprüfung, dass die zu prüfende Schaltung spannungsfrei ist und dass vorhandene Kondensatoren... -
Seite 21: Automatische Kompensation Der Messleitungswiderstände
Deutsch Vielfachmesszange F601 Besteht Durchgang, d.h. der Widerstand ist kleiner als die eingestellte Schwelle (siehe § 3.4.1), ertönt ein Signal und der Messwert erscheint in der Digitalanzeige. 3.6.1 Automatische Kompensation der Messleitungswiderstände Warnung: Vor einer Kompensation müssen die MAX-/MIN-Funktion und die HOLD-Funktion am Gerät ausgeschaltet sein! -
Seite 22: Diodentest
Vielfachmesszange F601 Deutsch Hinweis: Bei der Messung sehr kleiner Widerstände sollten Sie vorher eine Kompensation der Messleitungswiderstände vorgenommen haben (siehe § 3.6.1). DIODENTEST Warnung: Vergewissern Sie sich vor einem Diodentest, dass die zu prüfende Schaltung spannungsfrei ist und dass vorhandene Kondensatoren entladen sind! Stellen Sie den Drehschalter auf und drücken Sie Taste... -
Seite 23: Ac-Strommessungen
Deutsch Vielfachmesszange F601 3.9.1 AC-Strommessungen Um Wechselstromstärken zu messen, gehen Sie wie folgt vor: Stellen Sie den Drehschalter auf Umschließen Sie den betreffenden Stromleiter (immer nur 1 Leiter!) mit der Messzange. Der Messwert erscheint in der Digitalanzeige. 3.10 MESSONG VON ANLAUFSTRÖMEN ODER ÜBERSTRÖMEN (TRUE INRUSH) Anlaufströme oder kurzfristige Überströme können Sie wie folgt messen:... -
Seite 24: Frequenzmessung (Hz)
Vielfachmesszange F601 Deutsch 3.11 FREQUENZMESSUNG (HZ) Wechselstromgrößen Spannung Strom misst Vielfachmesszange auch die Frequenz. Dazu werden die Nulldurchgänge mit steigender Flanke des Signals erfasst und gezählt. 3.11.1 Frequenzmessung bei AC-Spannungen Um die Frequenz von AC-Spannungen zu messen, gehen Sie wie folgt vor: Stellen Sie den Drehschalter auf und drücken Sie die Taste... -
Seite 25: Temperaturmessung
Deutsch Vielfachmesszange F601 Der Messwert erscheint in der Digitalanzeige. 3.12 TEMPERATURMESSUNG 3.12.1 Messung ohne zusätzlichen Fühler Stellen Sie den Drehschalter auf Der in der Anzeige blinkend erscheinende Temperaturwert ist die Innentemperatur der Vielfachmesszange. Diese entspricht nach einer ausreichend langen Zeit für die Temperaturanpassung (mindestens 1 Stunde) der jeweiligen Raumtemperatur. - Seite 26 Vielfachmesszange F601 Deutsch Der Temperatur-Messwert erscheint in der Digitalanzeige. Durch Druck auf Taste können Sie zwischen °C und °F umschalten (die Standardeinstellung wird in § 3.4.4 vorgenommen). Hinweis : Wenn der externe Temperaturfühler defekt ist, blinkt der angezeigte Temperaturwert. Wenn...
-
Seite 27: Technische Daten
Deutsch Vielfachmesszange F601 4 TECHNISCHE DATEN BEZUGSBEDINGUNGEN Einflussgrößen Bezugsbedingungen Temperatur: 23 °C ± 2 °C Relative Luftfeuchte: 45 % bis 75 % Versorgungsspannung: 6,0 V ± 0,5 V Frequenzbereich des zu messenden Signals: 45 – 65 Hz Signalform: reines Sinussignal √... -
Seite 28: Ac-Spannungsmessungen
Vielfachmesszange F601 Deutsch 4.2.2 AC-Spannungsmessungen 0,15 V bis 100,0 V bis 1 000 V RMS Messbereich 99,99 V 999,9 V 1 400 V Spitze (1) Spezifizierter 0 bis 100% des Messbereichs Messumfang (2) von 0,15 V bis 9,99 V ± (1% Anz. + 10 D) -
Seite 29: Anlaufstrommessungen (True-Inrush)
Deutsch Vielfachmesszange F601 Spezifische Daten in der MAX-/MIN-Funktion (von 10 Hz bis 1kHz in AC, ab 0,30 A) : Messunsicherheit: die Werte in der Tabelle sind um 1% Anz. zu erhöhen. Erfassungszeit für die Extremwerte: ca. 100 ms. -
Seite 30: Diodentest
Vielfachmesszange F601 Deutsch Anmerkung (1) : Bei Überschreitung des Messumfangs erscheint »OL« (Überlauf) in der Anzeige. Es gibt keine Vorzeichenanzeige » - « oder » + «. Spezifische Daten in der MAX-/MIN-Funktion: Messunsicherheit: die Werte in der Tabelle sind um 1% Anz. -
Seite 31: Temperaturmessungen
Deutsch Vielfachmesszange F601 Anmerkung (1) In der MAX-/MIN-Funktion ist der Messumfang auf 1 kHz beschränkt. Bei zu geringem Signalpegel (< 10% des Bereichs, d.h. U < 10 V bzw. I < 10 A) oder wenn die Frequenz geringer als 5 Hz ist, erscheint »... -
Seite 32: Mechanische Eigenschaften
Vielfachmesszange F601 Deutsch MECHANISCHE EIGENSCHAFTEN Gehäuse: Festes Polycarbonatgehäuse mit Elastomer umhüllt Zangenbacken: Aus Polycarbonat Zangenöffnung: 60 mm Umschließungsdurchmesser: 60 mm Anzeige: LC-Display Blaue Hintergrundbeleuchtung Abmessungen: 41 x 48 mm Abmessungen: 296 x 111 x 41 mm (H x B x T) -
Seite 33: Einflussgrößen Auf Die Messunsicherheit
Deutsch Vielfachmesszange F601 EINFLUSSGRÖßEN AUF DIE MESSUNSICHERHEIT Einfluss Beeinflusste Einflussgröße Einflussbereich Größe typisch maximal V AC 0,1%Anz./10°C V DC 0,1%Anz./10°C 0,5%Anz./10°C + 2 D Temperatur -20...+55 °C 1%Anz./10°C 1,5%Anz./10°C + 2 D T°C (0,2%Anz.+1°C)/10°C (0,3%Anz.+2°C)/10°C 0,1%Anz./10°C + 2 D Hz ... -
Seite 34: Wartung
Vielfachmesszange F601 Deutsch 5 WARTUNG Die Vielfachmesszange enthält kein Teil, das von nicht ausgebildetem und nicht zugelassenem Personal ausgewechselt werden könnte. Jeder nicht zugelassene Eingriff oder jedes Ersetzen von Teilen durch sog. "gleichwertige" kann die Sicherheit des Instruments schwer gefährden. -
Seite 35: Reparturen
Deutsch Vielfachmesszange F601 REPARTUREN Für Reparaturen innerhalb oder nach Ablauf der Garantiezeit wenden Sie sich an die für Ihr Land zuständige Chauvin-Arnoux-Niederlassung. Auskünfte finden sie auf unserer Website 6 GARANTIE Soweit nicht anderes ausdrücklich gesagt ist, erstreckt sich unsere Garantie auf eine Dauer von 3 Jahren nach Überlassung des Geräts (Auszug aus unseren... -
Seite 36: Lieferumfang
Vielfachmesszange F601 Deutsch 7 LIEFERUMFANG Die Vielfachmesszange F601 wird in ihrer Versandverpackung ausgeliefert zusammen mit: 2 Messleitungen rot und schwarz mit Bananensteckern 2 Prüfspitzen rot und schwarz 1 Thermoelementfühler Typ K mit Bananensteckern 4 x 1,5 V-Batterien ... - Seite 37 01 - 2012 Code : 692885A03 - Ed. 1 www.pce-instruments.com/deutsch Im Langel 4 - 59872 Meschede - GERMANY Tél. : +49 2903 97699 - 0 - Fax : +49 2903 97699 - 29 - info@pce-instruments.com...
