- Seite 1 VIELFACHMESSZANGE F201 D EUT SCH Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Vielfachmesszange F201 Deutsch INHALTSVERZEICHNIS GERÄTEVORSTELLUNG ..................7 DREHSCHALTER ......................8 FUNKTIONSTASTEN ....................9 ANZEIGE........................10 1.3.1 Symbole in der Anzeige................10 1.3.2 Überschreitung des Messbereichs (O.L) ............11 ANSCHLUSSBUCHSEN .................... 11 FUNKTIONSTASTEN....................12 TASTE ......................... 12 TASTE )..................12 WEITFUNKTION TASTE ....................... - Seite 3 Deutsch Vielfachmesszange F201 3.11 FREQUENZMESSUNG (H )..................23 3.11.1 Frequenzmessung bei AC-Spannungen............23 3.11.2 Frequenzmessung bei AC-Strömen .............. 24 3.12 TEMPERATURMESSUNG ..................24 3.12.1 Messung ohne zusätzlichen Fühler .............. 24 3.12.2 Messung mit zusätzlichem Temperaturfühler..........25 TECHNISCHE DATEN.................... 26 BEZUGSBEDINGUNGEN..................26 TECHNISCHE DATEN BEI BEZUGSBEDINGUNGEN.........
-
Seite 4: Bedeutung Der Verwendeten Symbole
Vielfachmesszange F201 Deutsch Sie haben eine Vielfachmesszange F201 erworben und wie danken Ihnen für das Vertrauen. Um die optimale Benutzung Ihres Geräts zu gewährleisten, bitten wir Sie: diese Bedienungsanleitung sorgfältig zu lesen die Benutzungshinweise genau zu beachten. Bedeutung der verwendeten Symbole: ACHTUNG, GEFAHR! Sobald dieses Gefahrenzeichen irgendwo erscheint, ist der Benutzer verpflichtet, die Anleitung zu Rate zu ziehen. -
Seite 5: Sicherheitshinweise
Deutsch Vielfachmesszange F201 SICHERHEITSHINWEISE Dieses Gerät und sein Zubehör entsprechen den Sicherheitsnormen IEC 61010-1 und IEC 61010-2-032 in der Messkategorie III für Spannungen bis 1 000 V ein Messkategorie IV für Spannungen bis 600 V in geschlossenen Räumen, bei einem Ver¬schmutzungsgrad von maximal 2 und bis zu einer Meereshöhe von maximal 2... - Seite 6 Vielfachmesszange F201 Deutsch Ersetzen Sie die Batterie sobald das Symbol in der Anzeige erscheint. Klemmen Sie sämt¬liche Anschlüsse ab bevor Sie das Batteriefach öffnen. Verwenden Sie eine persönliche Schutzausrüstung wenn es die Umstände erfordern. Halten Sie die Hände stets fern von unbenutzten Anschlüssen des Geräts.
-
Seite 7: Gerätevorstellung

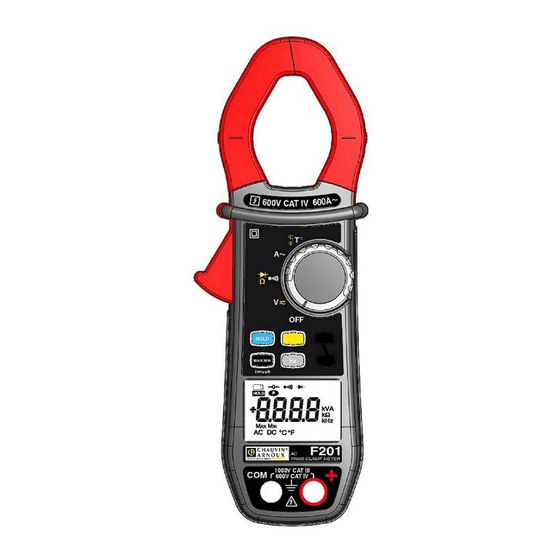

Deutsch Vielfachmesszange F201 1 GERÄTEVORSTELLUNG Die Vielfachmesszange F201 ist ein professionelles Messinstrument für elektrische Größen, das folgende Funktionen in sich vereint: AC-Strommessung Anlauf- und Überstrommessungen (True Inrush) Spannungsmessung (AC und DC) Frequenzmessung Durchgangsprüfung mit akustischem Signal ... -
Seite 8: Drehschalter
Vielfachmesszange F201 Deutsch DREHSCHALTER Der Drehschalter hat fünf Stellungen: OFF für Aus und die Stellungen , für die vier Messfunktionen. Das Einschalten einer Messfunktion wird vom Gerät durch ein Ton¬signal bestätigt. Die einzelnen Messfunktionen sind in der Tabelle unten beschrieben. -
Seite 9: Funktionstasten
Deutsch Vielfachmesszange F201 FUNKTIONSTASTEN FUNKTIONSTASTEN Unten sehen Sie die vier Funktionstasten des Geräts: Unten sehen Sie die vier Funktionstasten des Geräts: Abbildung 3 : Funktionstasten des Geräts Fuktion Siehe § HOLD - der aktuelle Wert wird in der Anzeige gespeichert Kompensation der Messleitungswiderstände in den Funk-... -
Seite 10: Anzeige
Vielfachmesszange F201 Deutsch ANZEIGE Hier sehen Sie die Anzeige der Vielfachmesszange: Abbildung 4 : Anzeige des Geräts Funktion Siehe § Anzeige der ausgewählten Messfunktion (Tasten) Digitale Anzeige des Messwerts und der Einheit 3.12 Anzeige der MAX-/MIN-Funktion Anzeige der Stromart (AC oder DC) Anzeige der am Drehschalter gewählten... -
Seite 11: Überschreitung Des Messbereichs (O.l)
Deutsch Vielfachmesszange F201 Hertz (Frequenz) Hertz (Frequenz) Ampère (Stromstärke) Ω Ohm (Widerstand) Vorsatz Milli- für Maßeinheiten Vorsatz Kilo- für Maßeinheiten Kompensation der Messleitungswiderstände Durchgangsprüfung Diodentest Ständige Anzeige (Abschalteautomatik ausgeschaltet) Anzeige, dass Batterie verbraucht ist 1.3.2 Überschreitung des Messbereichs (O.L) Das Symbol O.L (Over Load) erscheint, wenn ein Messbereich überschritten wurde. -
Seite 12: Funktionstasten
Vielfachmesszange F201 Deutsch 2 FUNKTIONSTASTEN Die Funktionstasten lassen sich kurz, lang oder dauernd betätigen und können dabei unterschiedliche Funktionen bewirken. Im Folgenden bezeichnet das Symbol die Drehschalterstellung(en) in der die betreffende Taste eine bestimmte Funktion bewirkt. TASTE Mit dieser Taste können Sie: ... -
Seite 13: Taste
Deutsch Vielfachmesszange F201 Mit jedem neuen … können Sie: Druck auf - zwischen AC oder DC umschalten. In der Anzeige erscheint dann AC oder DC - nacheinander die Funktionen Widerstands- messung , Diodentest und wieder Durchgangsprüfung anwählen - die Maßeinheit °C oder °F auswählen TASTE 2.3.1... -
Seite 14: Die Max-/Min-Funktion Zusammen Mit Hold
Vielfachmesszange F201 Deutsch 2.3.2 Die MAX-/MIN-Funktion zusammen mit HOLD Mit jedem neuen … können Sie: Druck auf nacheinander die vor Drücken der kurzer Druck Taste vom Gerät erfassten MAX-/MIN- Werte in die Anzeige rufen. Hinweis: Die HOLD-Funktion unterbricht nicht die weitere Erfassung von MAX- und MIN-Werten der laufenden Messung. -
Seite 15: Taste
Deutsch Vielfachmesszange F201 TASTE Mit dieser Taste lässt sich die Frequenz des gemessenen AC-Signals anzeigen. Hinweis: Diese Taste funktioniert logischerweise nicht bei Gleichstrommessungen. 2.4.1 Die Funktion Hz im Normalbetrieb Mit jedem neuen … können Sie: Druck auf - die Frequenz des gemessenen Signals anzei- - wieder zur laufenden Messwertanzeige von Spannung (V) oder Strom (A) zurückkehren. -
Seite 16: Benutzung
Vielfachmesszange F201 Deutsch 3 BENUTZUNG ERSTE INBETRIEBNAHME Setzen Gerät gelieferten Batterie folgt Vielfachmesszange ein: Öffnen Sie mit einem Schraubendreher den Batteriefachdeckel (Nr. 1) auf der Rückseite der Messzange. Setzen Sie die vier 9V-Batterie (Nr. 2) in das Batteriefach ein und achten Sie dabei auf die richtige Polarität. -
Seite 17: Ausschaltender Vielfachmesszange
Deutsch Vielfachmesszange F201 AUSSCHALTENDER VIELFACHMESSZANGE Die Messzange lässt sich manuell ausschalten indem Sie den Drehschalter auf OFF stellen, oder sie schaltet sich automatisch nach 10 Minuten Nichtbenutzung aus. 30 Sekunden vor dem automatischen Abschalten ertönt ein unterbrochenes Signal. Wenn Sie nun eine Taste Drücken oder den Drehschalter verstellen, bleibt die Messzange eingeschaltet. -
Seite 18: Programmieren Des Schwellwerts Für Die True Inrush-Messung
Vielfachmesszange F201 Deutsch 3.4.3 Programmieren des Schwellwerts für die True Inrush- Messung Sie können den Schwellwert für die Auslösung einer True Inrush-Messung wie folgt selbst einstellen: Ausgehend von Drehschalterstellung OFF halten Sie Taste gedrückt und stellen Sie den Drehschalter auf . -
Seite 19: Standardkonfiguration Ab Werk
Deutsch Vielfachmesszange F201 3.4.5 Standardkonfiguration ab Werk Sie können die Vielfachmesszange wie folgt wieder auf die Standard-Konfiguration ab Werk zurückstellen: Ausgehend von Drehschalterstellung OFF halten Sie Taste gedrückt und stellen Sie den Drehschalter auf . Warten Sie bis die Anzeige aller Segmente verschwindet und ein Piepston ertönt, dann sind Sie im... -
Seite 20: Durchgangsprüfung
Vielfachmesszange F201 Deutsch DURCHGANGSPRÜFUNG Warnung: Vergewissern Sie sich vor einer Durchgangsprüfung, dass die zu prüfende Schaltung spannungsfrei ist und dass vorhandene Kondensatoren entladen sind! Stellen Sie den Drehschalter auf . Das Symbol erscheint in der Anzeige. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in Buchse »... -
Seite 21: Widerstandsmessung
Deutsch Vielfachmesszange F201 WIDERSTANDSMESSUNG Warnung: Vergewissern Sie sich vor einer Widerstandsmessung, dass die zu prüfende Schaltung spannungsfrei ist und dass vorhandene Kondensatoren entladen sind! Stellen Sie den Drehschalter auf und drücken Sie Taste . Das Symbol Ω wird angezeigt. -
Seite 22: Strommessung (A)
Vielfachmesszange F201 Deutsch Der Messwert erscheint in der Digitalanzeige. STROMMESSUNG (A) Öffnen Sie die Backen der Vielfachmesszange indem Sie auf die rote Öffnungstaste auf der Seite drücken. Dabei muss der an den Backen der Zange sichtbare Pfeil (siehe Abb. unten) in Richtung des angenommenen Stromflusses zeigen, d.h. -
Seite 23: Messong Von Anlaufströmen Oder Überströmen (True Inrush)
Deutsch Vielfachmesszange F201 3.10 MESSONG VON ANLAUFSTRÖMEN ODER ÜBERSTRÖMEN (TRUE INRUSH) Anlaufströme oder kurzfristige Überströme können Sie wie folgt messen: Stellen Sie den Drehschalter auf und umschließen Sie einen Stromleiter mit den Backen der Messzange. Drücken Sie lang auf Taste . -
Seite 24: Frequenzmessung Bei Ac-Strömen
Vielfachmesszange F201 Deutsch Der Messwert erscheint in der Digitalanzeige. 3.11.2 Frequenzmessung bei AC-Strömen Stellen Sie den Drehschalter auf und drücken Sie die Taste Das Symbol »Hz« erscheint in der Anzeige. Umschließen Sie den betreffenden Stromleiter mit der Messzange. Der Messwert erscheint in der Digitalanzeige. -
Seite 25: Messung Mit Zusätzlichem Temperaturfühler
Deutsch Vielfachmesszange F201 3.12.2 Messung mit zusätzlichem Temperaturfühler Messzange kann einem zusätzlichen K-Thermoelementfühler Temperaturen messen. Schließen Sie den K-Thermoelementfühler an die Eingangsbuchsen COM und + der Vielfachmesszange an. Stellen Sie den Drehschalter auf Bringen Sie den Temperaturfühler in Kontakt mit dem zu messenden Gegenstand oder Medium. -
Seite 26: Technische Daten
Vielfachmesszange F201 Deutsch 4 TECHNISCHE DATEN BEZUGSBEDINGUNGEN Einflussgrößen Bezugsbedingungen Temperatur: 23 °C ± 2 °C Relative Luftfeuchte: 45 % bis 75 % Versorgungsspannung: 9,0 V ± 0,5 V Frequenzbereich des zu messenden Signals: 45 – 65 Hz Signalform: reines Sinussignal Scheitelfaktor zu messender AC-Signale: √... -
Seite 27: Ac-Spannungsmessungen
Deutsch Vielfachmesszange F201 4.2.2 AC-Spannungsmessungen 600 V bis 1000 V 0,15 V bis 60,0 V bis Messbereich 59,99 V 599,9 V 1 400 V Spitze (1) Spezifizierter 0 bis 100% des Messbereichs Messumfang (2) von 0,15 V bis 5,99 V ±... -
Seite 28: Anlaufstrommessungen (True-Inrush)
Vielfachmesszange F201 Deutsch Spezifische Daten in der MAX-/MIN-Funktion (von 10 Hz bis 1kHz in AC, ab 0.30 A): Messunsicherheit: die Werte in der Tabelle sind um 1% Anz. zu erhöhen. Erfassungszeit für die Extremwerte: ca. 100 ms. 4.2.4... -
Seite 29: Diodentest
Deutsch Vielfachmesszange F201 Anmerkung (1) : Bei Überschreitung des Messumfangs erscheint »OL« (Überlauf) in der Anzeige. Es gibt keine Vorzeichenanzeige » - « oder » + «. Spezifische Daten in der MAX-/MIN-Funktion: Messunsicherheit: die Werte in der Tabelle sind um 1% Anz. -
Seite 30: Temperaturmessungen
Vielfachmesszange F201 Deutsch Anmerkung (1) In der MAX-/MIN-Funktion ist der Messumfang auf 1 kHz beschränkt. Bei zu geringem Signalpegel (< 10% des Bereichs, d.h. U < 10 V bzw. I < 6 A) oder wenn die Frequenz geringer als 5 Hz ist, erscheint »... -
Seite 31: Umgebungsbedingungen
Deutsch Vielfachmesszange F201 UMGEBUNGSBEDINGUNGEN Umgebungsbedingungen im Betrieb bei Lagerung Temperatur - 20 °C bis +55 °C - 40 °C bis +70 °C Relative Luftfeuchte: ≤ 90 % bei +55 °C ≤ 90 % bis zu +70 °C MECHANISCHE EIGENSCHAFTEN Gehäuse: Festes Polycarbonatgehäuse mit Elastomer umhüllt... -
Seite 32: Einflussgrößen Auf Die Messunsicherheit
Vielfachmesszange F201 Deutsch EINFLUSSGRÖßEN AUF DIE MESSUNSICHERHEIT Beeinflusste Einfluss Einflussgröße Einflussbereich Größe typisch maximal V AC 0,1%Anz./10°C V DC 0,1%Anz./10°C 0,5%Anz./10°C + 2 D Temperatur -20...+55 °C 1%Anz./10°C 1,5%Anz./10°C + 2 D T°C (0,2%Anz.+1°C)/10°C (0,3%Anz.+2°C)/10°C 0,1%Anz./10°C + 2 D 0,1%Anz./10°C + 3 D Hz ... -
Seite 33: Wartung
Deutsch Vielfachmesszange F201 5 WARTUNG Die Vielfachmesszange enthält kein Teil, das von nicht ausgebildetem und nicht zugelassenem Personal ausgewechselt werden könnte. Jeder nicht zugelassene Eingriff oder jedes Ersetzen von Teilen durch sog. "gleichwertige" kann die Sicherheit des Instruments schwer gefährden. -
Seite 34: Reparturen
Vielfachmesszange F201 Deutsch REPARTUREN Für Reparaturen innerhalb oder nach Ablauf der Garantiezeit wenden Sie sich an die für Ihr Land zuständige Chauvin-Arnoux-Niederlassung. Auskünfte finden sie auf unserer Website: http://www.chauvin-arnoux.com 6 GARANTIE Soweit nicht anderes ausdrücklich gesagt ist, erstreckt sich unsere Garantie auf eine Dauer von 3 Jahren nach Überlassung des Geräts (Auszug aus unseren... -
Seite 35: Lieferumfang
Deutsch Vielfachmesszange F201 7 LIEFERUMFANG Die Vielfachmesszange F201 wird in ihrer Versandverpackung ausgeliefert zusammen mit: 2 Messleitungen-Prüfspitzen rot und schwarz mit Bananensteckern 1 Thermoelementfühler Typ K mit Bananensteckern 1 x 9 V-Batterie 1 Transporttasche 1 Bedienungsanleitung in 5 Sprachen auf Mini-CD-ROM ... - Seite 36 01 - 2012 Code : 692882A03 - Ed. 1 DEUTSCHLAND - Chauvin Arnoux GmbH SCHWEIZ - Chauvin Arnoux AG Straßburger Str. 34 - 77694 Kehl / Rhein Moosacherstrasse 15 - 8804 AU / ZH Tel: (07851) 99 26-0 - Fax: (07851) 99 26-60 Tel: +41 44 727 75 55 - Fax: +41 44 727 75 56 ESPAÑA - Chauvin Arnoux Ibérica SA UNITED KINGDOM - Chauvin Arnoux Ltd...
