VIELFACHMESSZANGE
F607
D EUT SCH
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für PCE Instruments F607

  • Seite 1 VIELFACHMESSZANGE F607 D EUT SCH Bedienungsanleitung...
  • Seite 2: Inhaltsverzeichnis

    Vielfachmesszange F607 Deutsch INHALTSVERZEICHNIS GERÄTEVORSTELLUNG ..................8 DREHSCHALTER ......................9 FUNKTIONSTASTEN ....................10 ANZEIGE........................11 1.3.1 Symbole in der Anzeige................11 1.3.2 Überschreitung des Messbereichs (O.L) ............13 ANSCHLUSSBUCHSEN .................... 13 FUNKTIONSTASTEN....................14 TASTE ......................... 14 TASTE )..................14 WEITFUNKTION TASTE .........................
  • Seite 3 Deutsch Vielfachmesszange F607 STROMMESSUNG (A) ....................27 3.8.1 AC-Strommessungen ..................27 3.8.2 DC- oder AC+DC-Strommessungen............28 MESSONG VON ANLAUFSTRÖMEN ODER ÜBERSTRÖMEN (TRUE INRUSH) ............................30 3.10 LEISTUNGSMESSUNG IN W, VA, , PF UND DPF ........... 32 3.10.1 Leistungsmessung an Einphasennetzen............32 3.10.2...
  • Seite 4 Vielfachmesszange F607 Deutsch 4.2.19 Berechnung des Leistungsfaktors PF............63 4.2.20 Berechnung des Verschiebungsfaktors (DPF) ..........64 4.2.21 Frequenzmessungen..................64 4.2.22 Oberschwingungsmessungen THDr............. 65 4.2.23 Oberschwingungsmessungen THDf ............. 65 4.2.24 Technische Daten der Oberschwingungsmessung (THD)......66 UMGEBUNGSBEDINGUNGEN ................66 MECHANISCHE EIGENSCHAFTEN ............... 67 STROMVERSORGUNG .....................
  • Seite 5: Bedeutung Der Verwendeten Symbole

    Deutsch Vielfachmesszange F607 Sie haben eine Vielfachmesszange F607 erworben und wie danken Ihnen für das Vertrauen. Um die optimale Benutzung Ihres Geräts zu gewährleisten, bitten wir Sie:  diese Bedienungsanleitung sorgfältig zu lesen  die Benutzungshinweise genau zu beachten. Bedeutung der verwendeten Symbole: ACHTUNG, GEFAHR! Sobald dieses Gefahrenzeichen irgendwo erscheint, ist der Benutzer verpflichtet, die Anleitung zu Rate zu ziehen.
  • Seite 6: Sicherheitshinweise

    Vielfachmesszange F607 Deutsch SICHERHEITSHINWEISE Dieses Gerät und sein Zubehör entsprechen den Sicherheitsnormen IEC 61010-1 und IEC 61010-2-032 in der Messkategorie IV für Spannungen bis 1 000 V in geschlossenen Räumen, bei einem Ver¬schmutzungsgrad von maximal 2 und bis zu einer Meereshöhe von maximal 2 000 m.
  • Seite 7 Deutsch Vielfachmesszange F607  Verwenden Sie eine persönliche Schutzausrüstung wenn es die Umstände erfordern.  Halten Sie die Hände stets fern von unbenutzten Anschlüssen des Geräts.  Fassen Messleitungen, Prüfspitzen, Krokodilklemmen Zangenstromwandler immer nur hinter dem Fingerschutz an.  Aus Sicherheitsgründen und um Überlastungen der Geräteeingänge zu vermeiden, dürfen Konfi¬gurationseinstellungen nur ohne Anschluss an...
  • Seite 8: Gerätevorstellung

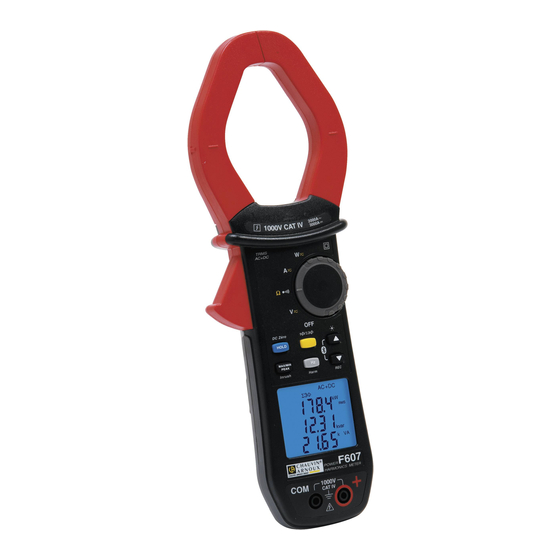

    Vielfachmesszange F607 Deutsch 1 GERÄTEVORSTELLUNG Die Vielfachmesszange F607 ist ein professionelles Messinstrument für elektrische Größen, das folgende Funktionen in sich vereint:  Strommessung  Anlauf- und Überstrommessungen (True Inrush)  Spannungsmessung  Frequenzmessung  Oberschwingungsmessung pro Rang (THD)  Durchgangsprüfung mit akustischem Signal ...
  • Seite 9: Drehschalter

    Deutsch Vielfachmesszange F607 DREHSCHALTER Der Drehschalter hat fünf Stellungen: OFF für Aus und die Stellungen , für die vier Messfunktionen. Das Einschalten einer Messfunktion wird vom Gerät durch ein Ton¬signal bestätigt. Die einzelnen Messfunktionen sind in der Tabelle unten beschrieben.
  • Seite 10: Funktionstasten

    Vielfachmesszange F607 Deutsch FUNKTIONSTASTEN Unten sehen Sie die sechs Funktionstasten des Geräts: Abbildung 3 : Funktionstasten des Geräts Fuktion Siehe § HOLD - der aktuelle Wert wird in der Anzeige gespeichert Nullpunkt-Kompensation bei ADC / AAC+DC / WDC und 3.8.2...
  • Seite 11: Anzeige

    Deutsch Vielfachmesszange F607 ANZEIGE Hier sehen Sie die Anzeige der Vielfachmesszange: Abbildung 4 : Anzeige des Geräts Funktion Siehe § Anzeige der ausgewählten Messfunktion (Tasten) Digitale Anzeige des Messwerts und der Einheit 3.13 Anzeige besonderer Größen 3.10 Anzeige der Stromart (AC, DC oder AC+DC) Anzeige, dass Batterie verbraucht ist 1.3.1...
  • Seite 12 Vielfachmesszange F607 Deutsch Minimaler RMS-Wert Mittlerer Effektivwert Peak+ Maximaler Scheitelwert Peak- Minimaler Scheitelwert Gesamtleistung bei symmetrischen Drehstromnetzen Volt (Spannung) Hertz (Frequenz) Wirkleistung (Watt) Ampère (Stromstärke) Prozentwert Ω Ohm (Widerstand) Vorsatz Milli- für Maßeinheiten Vorsatz Kilo- für Maßeinheiten Blindleistung Scheinleistung Leistungsfaktor (Power Factor) Verschiebungsfaktor DPF (cos )
  • Seite 13: Überschreitung Des Messbereichs (O.l)

    Deutsch Vielfachmesszange F607 Drahtlose Bluetooth-Datenübertragung Durchgangsprüfung Ständige Anzeige (Abschalteautomatik ausgeschaltet) Anzeige, dass Batterie verbraucht ist 1.3.2 Überschreitung des Messbereichs (O.L) Das Symbol O.L (Over Load) erscheint, wenn ein Messbereich überschritten wurde. ANSCHLUSSBUCHSEN Die Anschlussbuchsen sind wie folgt zu benutzen: Abbildung 5 : Anschlussbuchsen...
  • Seite 14: Funktionstasten

    Vielfachmesszange F607 Deutsch 2 FUNKTIONSTASTEN Die Funktionstasten lassen sich kurz, lang oder dauernd betätigen und können dabei unterschiedliche Funktionen bewirken. Im Folgenden bezeichnet das Symbol die Drehschalterstellung(en) in der die betreffende Taste eine bestimmte Funktion bewirkt. TASTE Mit dieser Taste können Sie: ...
  • Seite 15: Taste

    Deutsch Vielfachmesszange F607 Hinweis: In den Funktionen MAX/MIN und HOLD ist diese Taste wirkungslos. Mit jedem neuen … können Sie: Druck auf Kurzer Druck - zwischen AC, DC oder AC+DC umschalten. In der Anzeige erscheint dann AC, DC oder AC+DC - nacheinander die Funktionen Widerstands- messung ...
  • Seite 16: Taste

    Vielfachmesszange F607 Deutsch in Verbindung mit die drahtlose Bluetooth-Datenübertragung Taste einschalten. Das Symbol erscheint. Hinweis: das Einschalten der Bluetooth-Funktion stoppt das laufende Einspeichern von Messwerten. TASTE Mit dieser Taste können Sie : - Ränge von Oberschwingungen oder aufeinander folgende Bildschirme rückwärts durchblättern...
  • Seite 17 Deutsch Vielfachmesszange F607 Hinweis: In der MAX/MIN/PEAK-Funktion ist die Abschalteautomatik des Geräts deaktiviert. In der Anzeige erscheint das Symbol für ständige Anzeige. Mit jedem neuen … können Sie: Druck auf kurzer Druck 1. die MAX/MIN/PEAK-Funktion einschalten 2. sich nacheinander die MAX-, AVG-, MIN-...
  • Seite 18: Einschalten Der Funktion True - Inrush ( In Messfunktion )

    Vielfachmesszange F607 Deutsch 2.5.2 Einschalten der Funktion True - INRUSH ( Messfunktion Mit dieser Funktionstaste lassen sich bei AC- und DC-Strommessungen die sog. Inrush-Ströme, d.h. Anlaufströme oder kurzzeitige Spitzenströme im Normalbetrieb messen. Die Funktion gilt nicht für AC+DC-Messungen. Mit jedem neuen …...
  • Seite 19: Taste

    Deutsch Vielfachmesszange F607 Hinweis: Die HOLD-Funktion unterbricht nicht die weitere Erfassung von MAX-, MIN-, PEAK-Werten der laufenden Messung. TASTE Mit dieser Taste lässt sich die Frequenz des gemessenen AC-Signals (Spannung, Strom, Leistung und Oberschwingungen) anzeigen. Hinweis: Diese Taste funktioniert logischerweise nicht bei Gleichstrommessungen.
  • Seite 20: Im Modus Oberschwingungsanzeige Pro Rang Mit Tasten Oder

    Vielfachmesszange F607 Deutsch 2.6.2 Im Modus Oberschwingungsanzeige pro Rang mit Tasten oder Mit jedem neuen … können Sie: Druck auf kurzer Druck sich anstelle des Rangs hxx die Frequenz des vorher mit den Tasten oder ange- wählten Oberschwingungsrangs anzeigen lassen.
  • Seite 21: Benutzung

    Deutsch Vielfachmesszange F607 3 BENUTZUNG ERSTE INBETRIEBNAHME Setzen Sie die mit dem Gerät gelieferten Batterien wie folgt in die Vielfachmesszange ein: Öffnen Sie mit einem Schraubendreher den Batteriefachdeckel (Nr. 1) auf der Rückseite der Messzange. Setzen Sie die vier 1,5 V-Batterien (Nr. 2) in das Batteriefach ein und achten Sie dabei auf die richtige Polarität.
  • Seite 22: Ausschaltender Vielfachmesszange

    Vielfachmesszange F607 Deutsch AUSSCHALTENDER VIELFACHMESSZANGE Die Messzange lässt sich manuell ausschalten indem Sie den Drehschalter auf OFF stellen, oder sie schaltet sich automatisch nach 10 Minuten Nichtbenutzung aus. 30 Sekunden vor dem automatischen Abschalten ertönt ein unterbrochenes Signal. Wenn Sie nun eine Taste Drücken oder den Drehschalter verstellen, bleibt die Messzange eingeschaltet.
  • Seite 23: Programmieren Des Intervalls Für Die Laufende Einspeicherung Von Messwerten

    Deutsch Vielfachmesszange F607 2 s) können Sie nun diesen Wert als neuen Schwell¬wert eingeben, was durch einen Piepston bestätigt wird. Um den Programmiermodus wieder zu verlassen, drehen Sie den Drehschalter in eine andere Stellung. Der neue Schwellwert für die True Inrush-Messung ist nun im Gerät gespeichert (Bestäti¬gung durch einen doppelten Piepston).
  • Seite 24: Standardkonfiguration Ab Werk

    Vielfachmesszange F607 Deutsch 3.4.5 Standardkonfiguration ab Werk Sie können die Vielfachmesszange wie folgt wieder auf die Standard-Konfiguration ab Werk zurückstellen: Ausgehend von Drehschalterstellung OFF halten Sie Taste gedrückt und stellen Sie den Drehschalter auf . Warten Sie bis die Anzeige aller Segmente verschwindet und ein Piepston ertönt, dann sind Sie im...
  • Seite 25 Deutsch Vielfachmesszange F607 - Bei DC-Spannungen : Anzeige Größe 1. Zeile V RMS Spannungswert (Effektivwert) 2. Zeile Restwelligkeit DC RIPPLE in % 3. Zeile V DC Spannungswert (DC-Anteil) - Bei AC- und bei AC+DC-Spannungen : Anzeige Größe V RMS oder TRMS Spannungswert 1.
  • Seite 26: Durchgangsprüfung

    Vielfachmesszange F607 Deutsch DURCHGANGSPRÜFUNG Warnung: Vergewissern Sie sich vor einer Durchgangsprüfung, dass die zu prüfende Schaltung spannungsfrei ist und dass vorhandene Kondensatoren entladen sind! Stellen Sie den Drehschalter auf . Das Symbol erscheint in der Anzeige. Stecken Sie die schwarze Messleitung in Buchse COM und die rote in Buchse »...
  • Seite 27: Strommessung (A)

    Deutsch Vielfachmesszange F607 Der gemessene Widerstandswert erscheint in der Digitalanzeige. STROMMESSUNG (A) Öffnen Sie die Backen der Vielfachmesszange indem Sie auf die rote Öffnungstaste auf der Seite drücken. Dabei muss der an den Backen der Zange sichtbare Pfeil (siehe Abb. unten) in Richtung des angenommenen Stromflusses zeigen, d.h.
  • Seite 28: Dc- Oder Ac+Dc-Strommessungen

    Vielfachmesszange F607 Deutsch Der Messwert erscheint in der Digitalanzeige. Anzeige Größe 1. Zeile A RMS Stromstärke (Effektivwert) 2. Zeile Scheitelfaktor (CF) 3. Zeile A DC Stromstärke (DC-Anteil) 3.8.2 DC- oder AC+DC-Strommessungen Wenn in der Anzeige vor einer DC- oder AC+DC-Strommessung nicht der Wert » 0 «...
  • Seite 29 Deutsch Vielfachmesszange F607 Drücken Sie Taste bis das Gerät einen doppelten Piepston abgibt und ein Wert nahe bei Null in der Anzeige erscheint. Dieser Korrekturwert bleibt nun bis zum Abschalten in der Messzange gespeichert. Hinweis : Eine Kompensation erfolgt nur bei Korrekturwerten < ± 20 A, darüber blinkt der ange¬zeigte Wert und wird nicht abgespeichert.
  • Seite 30: Messong Von Anlaufströmen Oder Überströmen (True Inrush)

    Vielfachmesszange F607 Deutsch - Bei AC- und bei AC+DC-Strömen : Anzeige Größe A RMS oder TRMS Stromstärke 1. Zeile (Effektiv- oder Echt-Effektivwert) 2. Zeile Scheitelfaktor (CF) 3. Zeile A DC Stromstärke (DC-Anteil) MESSONG VON ANLAUFSTRÖMEN ODER ÜBERSTRÖMEN (TRUE INRUSH) Anlaufströme oder kurzfristige Überströme können Sie wie folgt messen: Stellen Sie den Drehschalter auf und umschließen Sie einen...
  • Seite 31 Deutsch Vielfachmesszange F607 Nach Erfassung des Stromwertes über 100 ms erscheint der Inrush- Messwert in der Digitalanzeige als RMS-Wert und danach als PEAK+ und PEAK- Wert. Durch erneutes langes Drücken der Taste oder Umschalten auf eine andere Messfunktion verlassen True-Inrush- Strommessung.
  • Seite 32: Leistungsmessung In W, Va, Var, Pf Und Dpf

    Vielfachmesszange F607 Deutsch 3.10 LEISTUNGSMESSUNG IN W, VA, VAR, PF UND DPF Diese Messungen sind an Einphasennetzen und symmetrischen Drehstromnetzen möglich. Hinweis : Für Leistungsmessungen mit DC- oder AC+DC-Strömen sollten Sie vorher eine Nullpunkt-Kompensation für DC-Strommessungen vornehmen (siehe § 3.8.2 , Schritt 1).
  • Seite 33: Leistungsmessung An Symmetrischen Drehstromnetzen

    Deutsch Vielfachmesszange F607 Die Messwerte erscheinen in der Digitalanzeige. Anzeige Größe 1. Zeile Wirkleistung W (DC, AC oder AC+DC) 2. Zeile Blindleistung var (AC oder AC+DC) 3. Zeile Scheinleistung VA (AC oder AC+DC) 3.10.2 Leistungsmessung an symmetrischen Drehstromnetzen Stellen Sie den Drehschalter auf und drücken Sie Taste...
  • Seite 34 Vielfachmesszange F607 Deutsch Schließen Sie die Messleitungen an zwei Phasenleiter an und umschließen Sie mit der Messzange den dritten Phasenleiter wie folgt: Rote Messleitung Schwarze Messleitung … mit der Messzange liegt an Phasenleiter: liegt an Phasenleiter: umschließen: Phasenleiter L3 Phasenleiter L1 Phasenleiter L2 Hinweis : Der an den Messbacken der Zange angebrachte Pfeil (siehe Abb.
  • Seite 35: Quadranten-Diagramm

    Deutsch Vielfachmesszange F607 Hinweis : können gesamte Drehstromleistung auch einem symmetrischen 4-Leiter-Drehstromnetz wie oben beschrieben messen, oder die Leistung wie an einem Einphasennetz an nur einem Phasenleiter messen und den gemessenen Wert mit drei multiplizieren. 3.10.3 4 Quadranten-Diagramm Die Vorzeichen für die Anzeige der Wirk- und Blindleistungen sind durch die...
  • Seite 36 Vielfachmesszange F607 Deutsch Stecken Sie die schwarze Messleitung in Buchse COM und die rote in Buchse » + «. Schließen Sie die Prüfspitze oder Krokodilklemme der schwarzen Messleitung an den Neutralleiter N und danach die Prüfspitze oder Krokodilklemme der roten Messleitung an den Phasenleiter L an.
  • Seite 37 Deutsch Vielfachmesszange F607 Die Zeitzählung hat das folgende Format: XXX h (Stunden) XX m (Minuten) XX s (Sekunden). Übersteigt die Zähldauer den Wert "999 h 59 m 59 s" erscheint in der Anzeige "---h --m --s", die Energiezählung läuft aber intern weiter richtig ab.
  • Seite 38 Vielfachmesszange F607 Deutsch Drücken Sie auf Taste , um sich nacheinander die von der Last verbrauchten Energien ("Load") anzeigen zu lassen ; Bei jedem Druck auf die Taste erscheinen nacheinander : I I I- Load h W ---> Load L h VAR ---> Load C h VAR ---> Load h VA ---> I I <----------------------------------------------------------------------------------------- I...
  • Seite 39: Frequenzmessung (Hz)

    Deutsch Vielfachmesszange F607 3.12 FREQUENZMESSUNG (HZ) Bei Wechselstromgrößen (AC) und gemischen AC+DC-Größen in Spannung (V) Strom (A) und Leistung (W) misst die Vielfachmesszange auch die Frequenz. Dazu werden die Nulldurchgänge mit steigender Flanke des Signals erfasst und gezählt. 3.12.1 Frequenzmessung bei AC-Spannungen...
  • Seite 40: Frequenzmessung Bei Ac-Strömen

    Vielfachmesszange F607 Deutsch 3.12.2 Frequenzmessung bei AC-Strömen Stellen Sie den Drehschalter auf und drücken Sie die Taste Das Symbol »Hz« erscheint in der Anzeige. Wählen Sie durch wiederholtes Drücken der gelben Taste Messart AC oder AC+DC. Umschließen Sie den betreffenden Phasenleiter L mit der Messzange.
  • Seite 41: Oberschwingungs- (Thd) Und Grundwellen-Frequenzmessung Bei Spannungen

    Deutsch Vielfachmesszange F607 3.13.1 Oberschwingungs- (THD) und Grundwellen-Frequenzmessung bei Spannungen Stellen Sie den Drehschalter auf und drücken Sie Taste lang (> 2 sec). In der Anzeige erscheint das Symbol THD . Wenn Sie THD messen wollen, drücken Sie erneut Taste um das Symbol THD anzuzeigen.
  • Seite 42: Anzeige Der 25 Oberschwingungsränge Und Der Grundschwingungsfrequenz

    Vielfachmesszange F607 Deutsch Der Messwert erscheint in der Digitalanzeige. 3.13.3 Anzeige der 25 Oberschwingungsränge und der Grundschwingungsfrequenz Für Oberschwingungsmessungen (THD) bei Spannungen (siehe § 3.13.1) oder bei Strömen (siehe § 3.13.2) können Sie die einzelnen Ränge wie folgt anzeigen: Drücken Sie auf Taste .
  • Seite 43: Laufende Einspeicherung Von Messwerten (Messkampagnen)

    Deutsch Vielfachmesszange F607 Durch Drücken der Taste können Sie sich für jeden Oberschwingungsrang die zugehörige Frequenz anzeigen lasssen. 3.14 LAUFENDE EINSPEICHERUNG VON MESSWERTEN (MESSKAMPAGNEN) Mit der REC-Funktion lassen sich Messergebnisse in einem bestimmten Zeitintervall laufend in das Gerät einspeichern. Standardmäßig ist im Gerät ein Einspeicherungs-Zeitintervall von 60 Sekunden vorgegeben.
  • Seite 44: Auswertung Der Messdaten Auf Dem Pc Mit Der Pat-Software

    Vielfachmesszange F607 Deutsch Hinweis : die laufende Einspeicherung wird automatisch beendet, wenn der Gerätespeicher voll ist oder eine drahtlose Bluetooth-Datenübertragung (siehe § 3.15) gestartet wurde. Max. Max. Aufzeichnungs- Max. Anzahl Aufzeichnungs- Datentyp dauer mit Intervall Messwerte dauer mit Intervall 600 s V, A, Ω...
  • Seite 45 Deutsch Vielfachmesszange F607 Die Vielfachmesszange ist über Bluetooth mit dem PC verbunden und wurde als Peripheriegerät erkannt:...
  • Seite 46 Vielfachmesszange F607 Deutsch Die Vielfachmesszange ist über Bluetooth mit dem PC verbunden :...
  • Seite 47 Deutsch Vielfachmesszange F607 Die Eigenschaften der Vielfachmesszange als externes Peripheriegerät werden angezeigt: 5.1 Verbindung des Messgeräts mit der PAT-Software über Bluetooth. 5.2 Das Gerät ist verbunden. Die im Gerätespeicher vorhandenen Messwert- Aufzeichnungen werden angezeigt. Wählen Sie die zu übertragende Messwert-Datei aus.
  • Seite 48 Vielfachmesszange F607 Deutsch...
  • Seite 49: Die Messwerte Wurden Von Der Pat-Software Übernommen Und Werden

    Deutsch Vielfachmesszange F607 5.3 Übertragung der ausgewählten Messwert-Datei vom Messgerät zur PAT- Software auf dem PC. 5.4 Die Messwerte wurden von der PAT-Software übernommen und werden nun im Textmodus im Format » Datum – Uhrzeit – MIN-Wert – aktueller Wert – MAX-Wert « angezeigt.
  • Seite 50 Vielfachmesszange F607 Deutsch 5.5 Dieselben Messwerte lassen sich auch als Grafik darstellen. 5.6 Hier wurde die grafische Darstellung vergrößert bzw. gezoomt.
  • Seite 51 Deutsch Vielfachmesszange F607 5.7 Die Messdarten lassen sich auch problemlos nach Excel exportieren.
  • Seite 52: Technische Daten

    Vielfachmesszange F607 Deutsch 4 TECHNISCHE DATEN BEZUGSBEDINGUNGEN Einflussgrößen Bezugsbedingungen Temperatur: 23 °C ± 2 °C Relative Luftfeuchte: 45 % bis 75 % Versorgungsspannung: 6,0 V ± 0,5 V Frequenzbereich des zu messenden Signals: 45 – 65 Hz Signalform: reines Sinussignal √...
  • Seite 53: Ac-Spannungsmessungen

    Deutsch Vielfachmesszange F607 4.2.2 AC-Spannungsmessungen 0,15 V bis 100,0 V bis 1 000 V RMS Messbereich 99,99 V 999,9 V 1 400 V Spitze (1) Spezifizierter 0 bis 100% des Messbereichs Messumfang (2) von 0,15 V bis 9,99 V ± (1% Anz. + 10 D)
  • Seite 54: Dc - Spannungsmessungen

    Vielfachmesszange F607 Deutsch Anmerkung (2) - Bei Spannungswerten zwischen Null und der Untergrenze des Messbereichs (0,15 V) erscheint » ---- « in der Anzeige. - Spezifische Daten in der MAX/MIN-Funktion bei Spannungen (von 10 Hz bis 1 kHz, in AC oder AC+DC): ...
  • Seite 55: Ac+Dc - Strommessungen

    Deutsch Vielfachmesszange F607 Anmerkung (2) Bei Stromwerten zwischen Null und der Untergrenze des Messbereichs (0,15 A) erscheint » ---- « in der Anzeige. Reststrom bei Anzeige "Null" < 150 mA. 4.2.6 AC+DC - Strommessungen Messbereich 0,15 A bis 100,0 A bis...
  • Seite 56: Anlaufstrommessungen (True-Inrush)

    Vielfachmesszange F607 Deutsch 4.2.7 Anlaufstrommessungen (True-Inrush) Messbereich 20 A bis 2000 A AC oder 3000A DC Spezifizierter 0 bis 100% des Messbereichs Messumfang Messunsicherheit ± (5% Anz. + 5 D) Auflösung Spezifische Daten in der PEAK-Funktion bei True-Inrush-Strommessungen (von 10 Hz bis 1 kHz in AC): ...
  • Seite 57: Durchgangsprüfung

    Deutsch Vielfachmesszange F607 4.2.10 Durchgangsprüfung 0,0 Ω bis 999,9  Messbereich  3.6 V Leerlaufspannung Messstrom 550 µA Schwellwert für akustisches 40  Durchgangssignal 4.2.11 Widerstandsmessung 0,0 Ω bis 1 000 Ω bis 10,00 kΩ bis Messbereich (1) 999,9 ...
  • Seite 58: Dc-Wirkleistungsmessungen

    Vielfachmesszange F607 Deutsch 4.2.12 DC-Wirkleistungsmessungen 10,00 kW 100,0 kW Messbe- 0 W bis 1 000 kW bis reich (2) 9 999 W 3 000 kW (1) 99,99 kW 999,9 kW Spezifizie 1 bis 100% des rter Mess- 0 bis 100% des Messbereichs...
  • Seite 59 Deutsch Vielfachmesszange F607 Anmerkung (1) - Überlastanzeige » OL « : - Bei Leistungswerten über 2000 kW in Einphasennetzen (1000 V x 2000 A). - Ablaufstreifen in AC Spannunsmessungen = 3 kHz, In AC Strommessungen = 1 kHz Anmerkung (2) und (3) des vorherigen Abschnitts gelten entsprechend.
  • Seite 60: Ac+Dc -Wirkleistungsmessungen

    Vielfachmesszange F607 Deutsch 4.2.14 AC+DC -Wirkleistungsmessungen 10,00 kW 100,0 kW Messbereich 5 W bis 1 000 kW bis (2) (4) 9 999 W 3 000 kW (1) 99,99 kW 999,9 kW Spezifizierter 1 bis 100% des 0 bis 100% des Messbereichs...
  • Seite 61: Ac+Dc -Scheinleistungsmessungen

    Deutsch Vielfachmesszange F607 Anmerkung (1) - Überlastanzeige » OL « - Bei Leistungswerten über 2000 kVA in Einphasennetzen (1000 V x 2000 A). - Ablaufstreifen in AC Spannunsmessungen = 3 kHz, In AC Strommessungen = 1 kHz Anmerkungs (2), (3) und (4) des vorherigen Abschnitts gelten entsprechend 4.2.16 AC+DC -Scheinleistungsmessungen...
  • Seite 62: Ac-Blindleistungsmessungen

    Vielfachmesszange F607 Deutsch 4.2.17 AC-Blindleistungsmessungen 1 000 kvar 10,00 kvar 100,0 kvar Messbe- 5 var bis reich (2) 9 999 var 2 000 kvar 99,99 kvar 999,9 kvar Spezifizie 1 bis 100% des rter Mess- 0 bis 100% des Messbereichs...
  • Seite 63: Ac+Dc -Blindleistungsmessungen

    Deutsch Vielfachmesszange F607 4.2.18 AC+DC -Blindleistungsmessungen Messbe- 10,00 kvar 100,0 kvar 5 var bis 1 000 kvar bis reich (2) 9 999 var 3 000 kvar (1) 99,99 kvar 999,9 kvar Spezifizier 1 bis 100% des ter Mess- 0 bis 100% des Messbereichs...
  • Seite 64: Berechnung Des Verschiebungsfaktors (Dpf)

    Vielfachmesszange F607 Deutsch Hinweis : der Leistungsfaktor ist immer positiv. - Spezifische Daten in der MAX/MIN-Funktion (von 10 Hz bis 1 kHz):  Messunsicherheit: die Werte in der Tabelle sind um 1 Digit zu erhöhen.  Erfassungszeit: ca. 100 ms.
  • Seite 65: Oberschwingungsmessungen Thdr

    Deutsch Vielfachmesszange F607 4.2.21.2 - Frequenzmessung bei AC-Strömen 5,0 Hz bis Messbereich (1) 999,9 Hz Spezifizierter Messumfang 1 bis 100% des Messbereichs Messunsicherheit ± (0,4% Anz. + 1 D) Auflösung 0,1 Hz Anmerkung (1) In der MAX-/MIN-Funktion ist der Messumfang auf 1 kHz beschränkt.
  • Seite 66: Technische Daten Der Oberschwingungsmessung (Thd)

    Vielfachmesszange F607 Deutsch - Spezifische Daten in der MAX/MIN-Funktion bei THD-Messungen (von 10 Hz bis 1 kHz):  Messunsicherheit: die Werte in der Tabelle sind um 1% Anz. zu erhöhen.  Erfassungszeit der Extremwerte: ca. 100 ms. 4.2.24 Technische Daten der Oberschwingungsmessung (THD) Messbereich bei Spannungen gemäß...
  • Seite 67: Mechanische Eigenschaften

    Deutsch Vielfachmesszange F607 MECHANISCHE EIGENSCHAFTEN Gehäuse: Festes Polycarbonatgehäuse mit Elastomer umhüllt Zangenbacken: Aus Polycarbonat Zangenöffnung: 60 mm Umschließungsdurchmesser: 60 mm Anzeige: LC-Display Blaue Hintergrundbeleuchtung Abmessungen: 41 x 48 mm Abmessungen: 296 x 111 x 41 mm (H x B x T)
  • Seite 68: Einflussgrößen Auf Die Messunsicherheit

    Vielfachmesszange F607 Deutsch EINFLUSSGRÖßEN AUF DIE MESSUNSICHERHEIT Beeinflusste Einfluss Einflussgröße Einflussbereich Größe typisch maximal V AC 0,1%Anz/10°C V DC 0,1%Anz/10°C 0,5%Anz/10°C + 2D 1%Anz/10°C 1,5%Anz/10°C + 2D Temperatur -20...+55°C 0,1%Anz/10°C + 2D  0,2%Anz/10°C + 2D W AC 0,15%Anz/10°C 0,3%Anz/10°C + 2D W DC ...
  • Seite 69: Wartung

    Deutsch Vielfachmesszange F607 5 WARTUNG Die Vielfachmesszange enthält kein Teil, das von nicht ausgebildetem und nicht zugelassenem Personal ausgewechselt werden könnte. Jeder nicht zugelassene Eingriff oder jedes Ersetzen von Teilen durch sog. "gleichwertige" kann die Sicherheit des Instruments schwer gefährden.
  • Seite 70: Reparturen

    Vielfachmesszange F607 Deutsch REPARTUREN Für Reparaturen innerhalb oder nach Ablauf der Garantiezeit wenden Sie sich an die für Ihr Land zuständige Chauvin-Arnoux-Niederlassung. Auskünfte finden sie auf unserer Website 6 GARANTIE Soweit nicht anderes ausdrücklich gesagt ist, erstreckt sich unsere Garantie auf eine Dauer von 3 Jahren nach Überlassung des Geräts (Auszug aus unseren...
  • Seite 71: Lieferumfang

    Deutsch Vielfachmesszange F607 7 LIEFERUMFANG Die Vielfachmesszange F607 wird in ihrer Versandverpackung ausgeliefert zusammen mit:  2 Messleitungen rot und schwarz mit Bananensteckern  2 Prüfspitzen rot und schwarz  1 Krokodilklemme rot  1 Krokodilklemme schwarz  4 x 1,5 V-Batterien ...
  • Seite 72 01 - 2012 Code : 692885A03 - Ed. 1 www.pce-instruments.com/deutsch Im Langel 4 - 59872 Meschede - GERMANY Tél. : +49 2903 97699 - 0 - Fax : +49 2903 97699 - 29 - info@pce-instruments.com...
