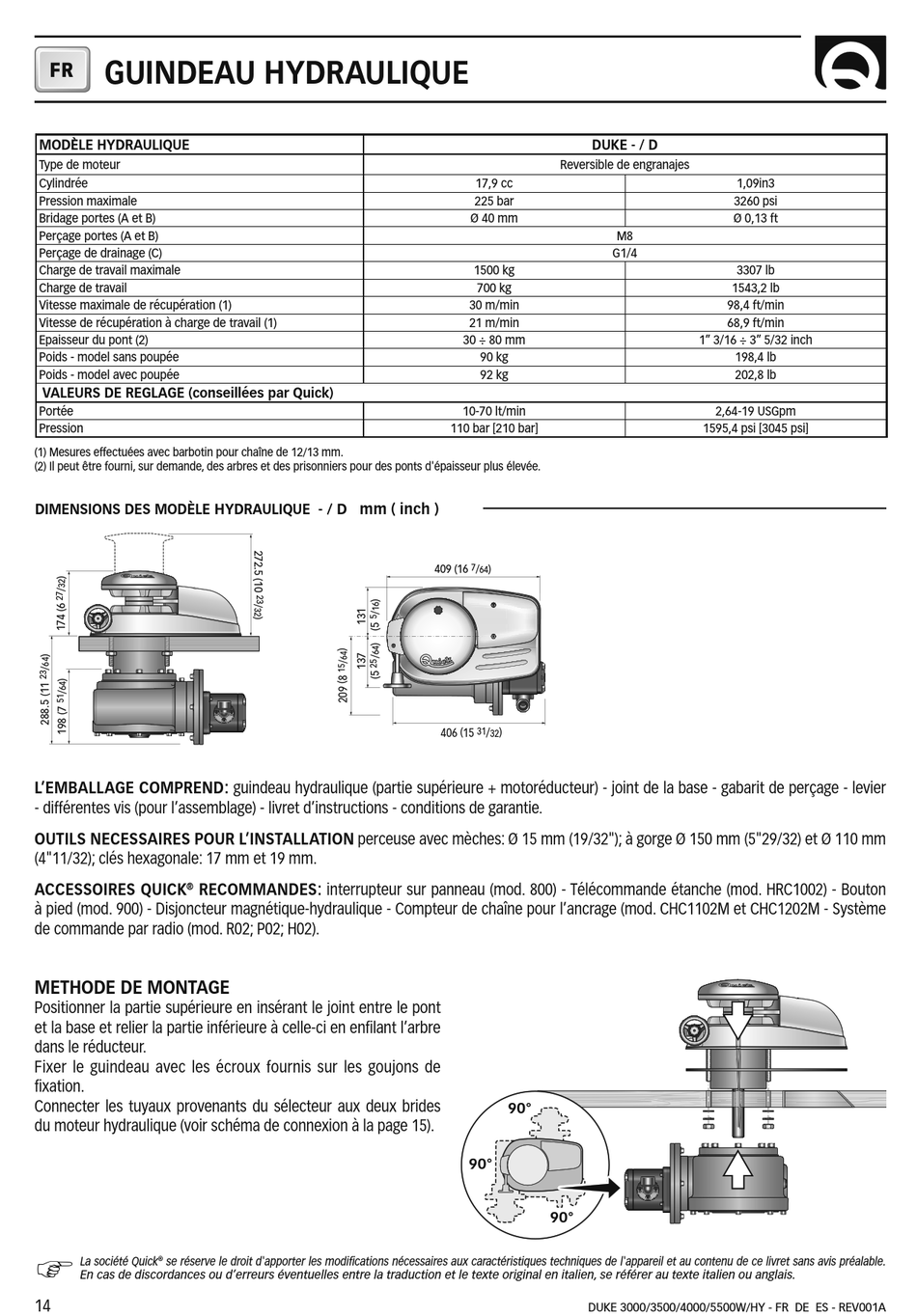

GUINDEAU HYDRAULIQUE
FR
MODÈLE HYDRAULIQUE
Type de moteur
Cylindrée
Pression maximale
Bridage portes (A et B)
Perçage portes (A et B)
Perçage de drainage (C)
Charge de travail maximale
Charge de travail
Vitesse maximale de récupération (1)
Vitesse de récupération à charge de travail (1)
Epaisseur du pont (2)
Poids - model sans poupée
Poids - model avec poupée
VALEURS DE REGLAGE (conseillées par Quick)
Portée
Pression
(1) Mesures effectuées avec barbotin pour chaîne de 12/13 mm.
(2) Il peut être fourni, sur demande, des arbres et des prisonniers pour des ponts d'épaisseur plus élevée.
DIMENSIONS DES MODÈLE HYDRAULIQUE - / D mm ( inch )
L'EMBALLAGE COMPREND: guindeau hydraulique (partie supérieure + motoréducteur) - joint de la base - gabarit de perçage - levier
- différentes vis (pour l'assemblage) - livret d'instructions - conditions de garantie.
OUTILS NECESSAIRES POUR L'INSTALLATION perceuse avec mèches: Ø 15 mm (19/32"); à gorge Ø 150 mm (5"29/32) et Ø 110 mm
(4"11/32); clés hexagonale: 17 mm et 19 mm.
ACCESSOIRES QUICK
®
RECOMMANDES: interrupteur sur panneau (mod. 800) - Télécommande étanche (mod. HRC1002) - Bouton
à pied (mod. 900) - Disjoncteur magnétique-hydraulique - Compteur de chaîne pour l'ancrage (mod. CHC1102M et CHC1202M - Système
de commande par radio (mod. R02; P02; H02).
METHODE DE MONTAGE
Positionner la partie supérieure en insérant le joint entre le pont
et la base et relier la partie inférieure à celle-ci en enfi lant l'arbre
dans le réducteur.
Fixer le guindeau avec les écroux fournis sur les goujons de
fi xation.
Connecter les tuyaux provenants du sélecteur aux deux brides
du moteur hydraulique (voir schéma de connexion à la page 15).
F
®
La société Quick
se réserve le droit d'apporter les modifications nécessaires aux caractéristiques techniques de l'appareil et au contenu de ce livret sans avis préalable.
En cas de discordances ou d'erreurs éventuelles entre la traduction et le texte original en italien, se référer au texte italien ou anglais.
14
DUKE - / D
Reversible de engranajes
17,9 cc
225 bar
Ø 40 mm
1500 kg
700 kg
30 m/min
21 m/min
30 ÷ 80 mm
90 kg
92 kg
10-70 lt/min
110 bar [210 bar]
409 (16
7
/
)
64
406 ( 15
31
/
)
32
90°
90°
90°
DUKE 3000/3500/4000/5500W/HY - FR DE ES - REV001A
1,09in3
3260 psi
Ø 0,13 ft
M8
G1/4
3307 lb
1543,2 lb
98,4 ft/min
68,9 ft/min
1" 3/16 ÷ 3" 5/32 inch
198,4 lb
202,8 lb
2,64-19 USGpm
1595,4 psi [3045 psi]
