4.3.8. AC TRMS Strommessung
ACHTUNG
Max. Eingangsstrom AC 10A. Versuchen Sie keinen Strom zu messen, die
höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter
könnte zerstört werden.
!! Schalten Sie die Spannung ab und schließen Sie dann erst Ihr Messgerät an !!
1. Wählen Sie die ∼A Schalterstellung.
2. Verbinden Sie die rote Messleitung mit der A Buchse und die schwarze in die COM
Buchse (Abb. 10).
3. Schalten Sie nun den zu überprüfenden Stromkreis wieder ein. Die Stromstärke
wird angezeigt
4. Die Anzeige "OL." Gib an, dass der Strom größer ist als der Messbereich des
Instruments. Entfernen Sie die Messleitungen vom Messobjekt ansonsten könnte
die Sicherung oder das Multimeter eventuell zerstört werden
5. Für die Minimum-, Mittelwert- und Maximum-Größen sowie die Relativ-Messung
und die Anwendung der HOLD-Funktion sehen Sie bitte unter Kapitel 4.2. nach.

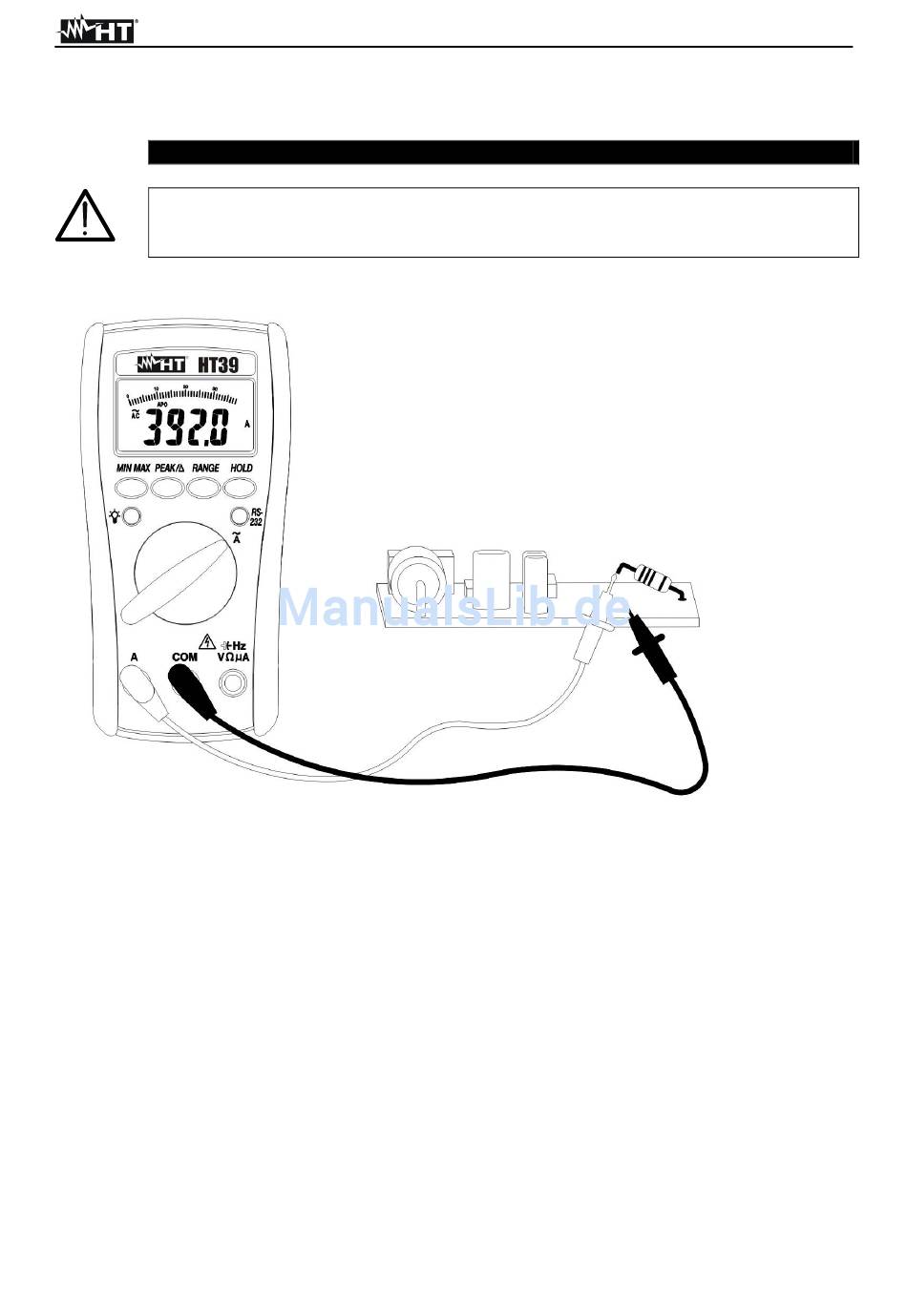

Abb.10: AC TRMS Strommessung
DE - 17
HT37 & HT39
