4.3.6. Kapazitätsmessung
ACHTUNG
Bevor Sie irgendwelche Kapazitätsmessung durchführen, entfernen Sie die
Spannung am Messkreis, der geprüft werden soll und entladen Sie alle
Kondensatoren. Benutzen Sie kurze Messleitungspaare um die Streukapazität
zu reduzieren. Vor dem Anschließen des Testkondensators, merken Sie sich
die Anzeige, außer wenn der Wert Null angezeigt wird. Ziehen Sie den Offset-
Wert vom angezeigten Wert am Testergebnis des Kondensators ab, um den
wahren Wert zu erhalten. Stellen Sie eine sichere Verbindung des
Testkondensators zum Eingang her, damit keine Fehlmessungen erfolgen.
1. Wählen Sie diese Schalterstellung
2. Verbinden Sie die Messleitungen wie folgt, die rote
und die schwarze in COM Buchse (Abb. 8).
3. Verbinden Sie die Messleitungen mit dem Kondensator, (achten Sie auf
die korrekte Polarität), der Kapazitätswert wird durch die automatische
Bereichswahl erkannt und angezeigt.
4. Die Anzeige "
messbaren Bereiches liegt.
5. Für die Minimum,- und Maximum-Größen Messung, sowie die Relativ-
Messung und die Anwendung der HOLD-Funktion sehen Sie bitte unter
Kapitel 4.2. nach.

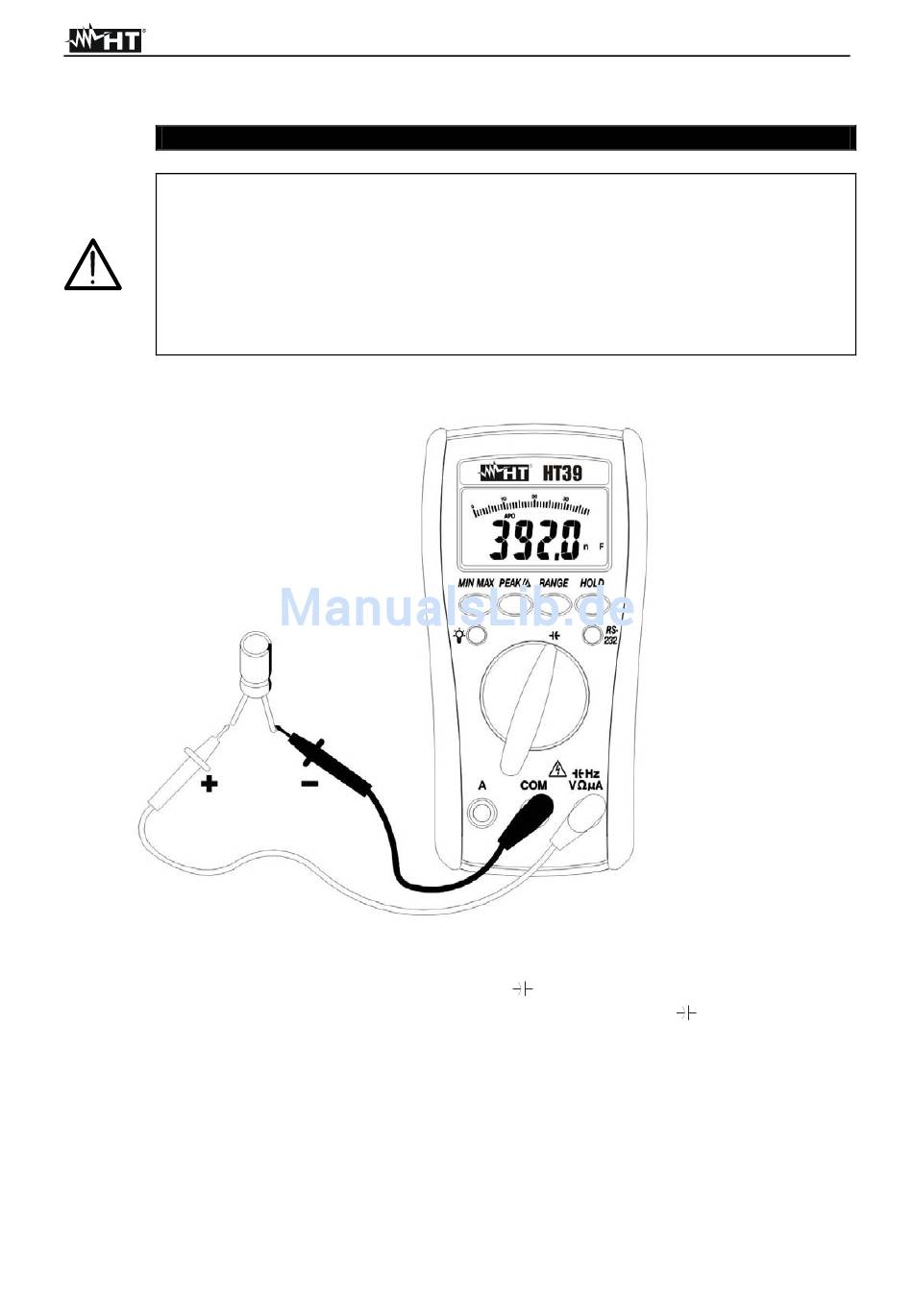

Abb. 8 Kapazitätsmessung
OL.
" gibt an, das der gemessene Wert außerhalb des
DE - 15
HT37 & HT39
