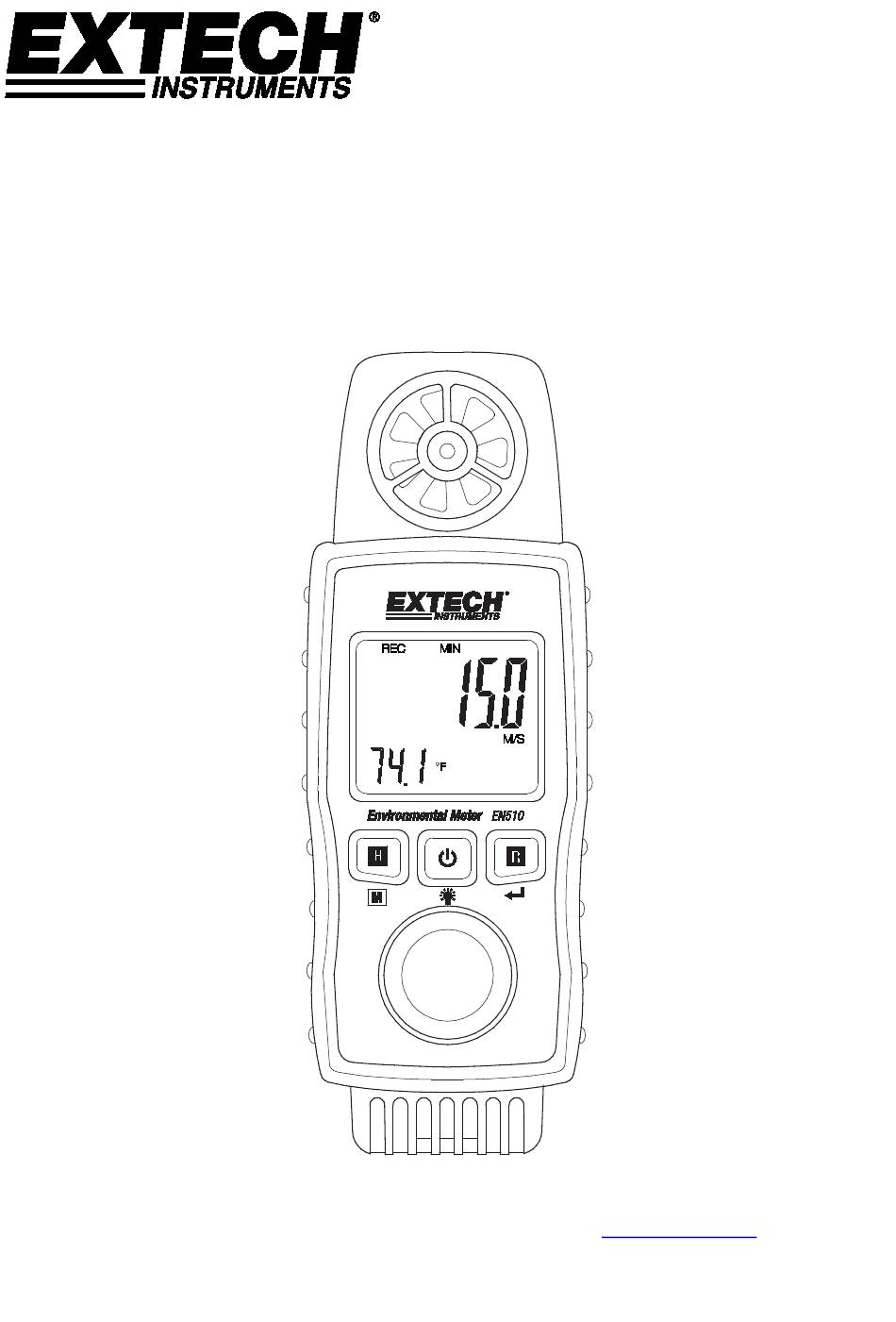

- Seite 1 BENUTZERHANDBUCH UMWELT-MESSGERÄT Modell EN510 Weitere Übersetzungen des Benutzerhandbuches sind unter www.extech.com erhältlich.
- Seite 2 Einführung Vielen Dank, dass Sie sich für das Extech EN510 Umwelt-Messgerät entschieden haben. Dieses Instrument misst die Luftgeschwindigkeit mit Lufttemperatur, Luftströmung (Volumen), Licht, relative Luftfeuchtigkeit in Prozent mit Lufttemperatur, Taupunkt-Temperatur, Feuchttemperatur, Typ-K-Temperatur (externe Sonde), Wärmeindextemperatur und gefühlte Temperatur. Das LCD- Display mit Hintergrundbeleuchtung bietet eine primäre und eine sekundäre Anzeige sowie eine...
-
Seite 3: Beschreibung Des Messgeräts
Anzeige halten / Modus-Taste Lichtsensor Feuchtigkeits-/Temperatursensor Einschalt-/Hintergrundbeleuchtungstaste MAX-MIN-Aufzeichnung-/Eingabetaste Umhängeband nicht abgebildet. Batteriefach und Stativhalterung befinden sich auf der Rückseite des Geräts. LCD-Beschreibung MAX/MIN-Aufzeichnungssymbol MAX-Anzeige MIN-Anzeige Anzeige halten Hauptanzeige Maßeinheiten Temperaturanzeige Ausrichtung des Displays umkehren Maßeinheiten (für umgekehrte Anzeige) EN510-de-DE_V1.0 8/17... -
Seite 4: Funktionen Des Messgeräts
Maßeinheiten für Luftgeschwindigkeit m/s, km/h, mph (Meilen pro Stunde), Knoten, FPM (Fuß pro Minute) Maßeinheiten für Luftströmung CFM (ft ), CMM (m Maßeinheiten für Temperatur F (für Luft, gefühlte Temperatur, Taupunkt, Feuchttemperatur, Wärmeindex und Typ K) Licht-Maßeinheiten Foot-Candle, Lux EN510-de-DE_V1.0 8/17... - Seite 5 • Drücken und halten Sie die M-Taste bis „LigHt” angezeigt wird und lassen Sie dann die Taste los. • Halten Sie das Messgerät so, dass die Lichtquelle die Lichtsensorkuppel vollständig beleuchtet. • Lesen Sie die Lichtmessung auf dem LCD-Display ab (Lichtmessungen werden in umgekehrter Ausrichtung angezeigt). EN510-de-DE_V1.0 8/17...
- Seite 6 Fläche (A) = Radius (r) π = 3,14 und r = Radius x Radius wobei Gleichungen dritten Grades CFM (ft /min) = Luftgeschwindigkeit (ft/min) x Fläche (ft CMM (m /min) = Luftgeschwindigkeit (m/s) x Fläche (m ) x 60 EN510-de-DE_V1.0 8/17...
-
Seite 7: Wartung
Sammelstelle für die Entsorgung elektrischer und elektronischer Geräte zu entsorgen. Reinigung und Aufbewahrung Wischen Sie das Gehäuse regelmäßig mit einem feuchten Tuch und mildem Reinigungsmittel ab; benutzen Sie keine Scheuer- oder Lösungsmittel. Lassen Sie keine Feuchtigkeit in Kontakt mit den Sensoren kommen. EN510-de-DE_V1.0 8/17... -
Seite 8: Technische Daten
153 x 58 x 25 mm (6,0 x 2,3 x 1,0 Zoll) Luftgeschwindigkeit plus Lufttemperatur Maßeinheit Bereich Auflösung Genauigkeit ft/min (FPM) 80 bis 3.937 0,4 bis 20,0 km/h 1,4 bis 72,0 ±3 % F.S. 0,9 bis 44,7 Knoten 0,8 bis 38,8 0 bis 50 0.1° ±1,2 °C °C EN510-de-DE_V1.0 8/17... - Seite 9 -5,4 bis 49,0 °C Berechnet aus Temperatur- und Feuchtigkeitsmessungen. 22,2 bis 120 °F Wärmeindex 0 bis 100,0 ±2,0 °C °C 32 bis 212 ±3,6 °F °F Die Einwirkung von direktem Sonnenlicht erhöht Wärmeindexmessungen möglicherweise um 8 C (14 EN510-de-DE_V1.0 8/17...
-
Seite 10: Umrechnungstabelle Maßeinheiten
1 km/h 0.2778 54.69 0.54 0.6222 1 MPH 0.4464 87.89 0.8679 1.6071 Copyright © 2017 FLIR Systems, Inc. Alle Rechte, inklusive des Rechts der Vervielfältigung in Gänze oder in Teilen in jeglicher Form, sind vorbehalten. Zertifiziert nach ISO-9001. www.extech.com EN510-de-DE_V1.0 8/17...
