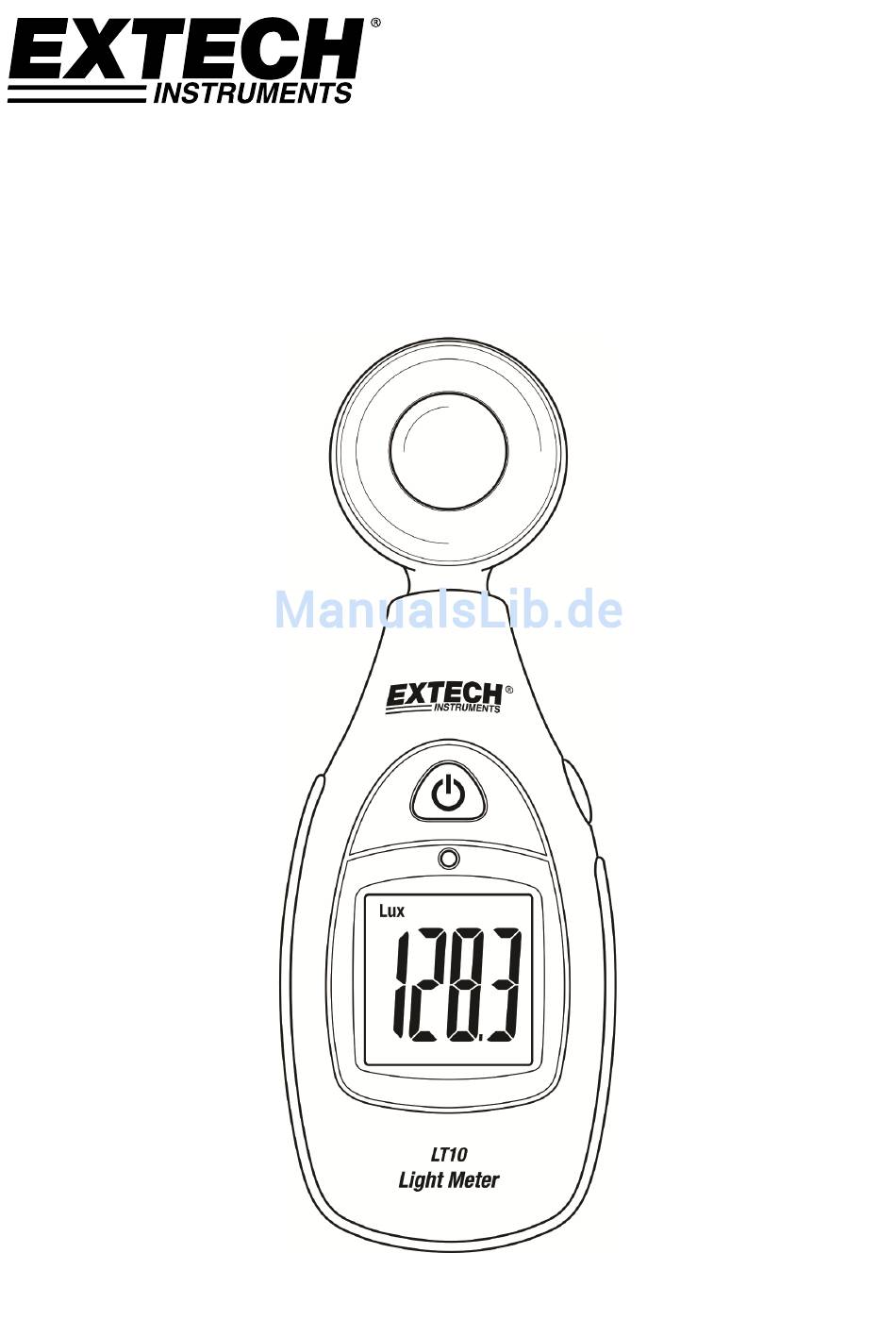

- Seite 1 BENUTZERHANDBUCH Taschenbelichtungsmesser Modell LT10 ...
-
Seite 2: Beschreibung Des Messgeräts
Vorwort Vielen Dank für den Kauf des Taschenbelichtungsmessers Modell LT10 von Extech Instruments. Das LT10 misst und stellt die Lichtintensität in den Einheiten Foot‐candle sowie Lux, durch die Verwendung eines Präzisions‐Fotodiodensensors, dar. Dieses Gerät wird vollständig getestet sowie kalibriert ausgeliefert und leistet bei ordnungsgemäßer Handhabung jahrelange zuverlässige Dienste. Besuchen Sie bitte unsere Webseite (www.extech.com), um die Aktualität dieser Bedienungsanleitung zu überprüfen. Die Marke Extech Instruments, ein hundertprozentiges Tochterunternehmen von FLIR Systems, Inc, ist nach ISO‐9001 zertifiziert. Sicherheit Gehen Sie bei der Bedienung des Geräts mit VORSICHT vor. Der Lichtsensor ist empfindlich und sollte mit größter Sorgfalt behandelt werden. Beschreibung des Messgeräts 1. Fotodetektor (Lichtsensor): Der Sensor beinhaltet eine Silizium‐ Fotodiode mit langer Lebensdauer. 2. MAX‐LUX/fc Funktionstaste: Drücken Sie diese Taste für einen ... -
Seite 3: Betrieb
Drücken und halten Sie die MAX‐LUX/fc Taste für mindestens 2 Sekunden, um zwischen den Maßeinheiten LUX und Fc zu wechseln. Messverfahren 1. Schalten Sie das Messgerät EIN und positionieren Sie den Lichtsensor, um das zu messende Licht einzufangen. 2. Das Display zeigt das Lichtniveau in den Maßeinheiten Fc oder LUX an. 3. Das Messgerät wählt automatisch den richtigen Bereich. Erscheint das „OL“‐Icon, befindet sich der Lichtmesswert außerhalb des Bereichs und kann nicht exakt gemessen werden. 4. Multiplizieren Sie den dargestellten Wert mit dem entsprechenden Faktor, um den richtigen Messwert zu erhalten, sobald die Anzeige x10 oder x100 erscheint. Max Hold‐Funktion Drücken Sie für einen Moment die MAX‐LUX/fc Taste, um den höchsten Messwert, welcher seit dem letztmaligen Einschalten des Messgeräts gefunden wurde, anzuzeigen. Drücken Sie nochmals die Taste, um in den normalen Betriebsmodus zurückzukehren. Schalten Sie das Messgerät AUS und anschließend wieder EIN, um den MAX‐Messwert zurückzusetzen. LCD‐Hintergrundbeleuchtung Das Messgerät regelt das Ein‐ und Ausschalten der LCD‐Hintergrundbeleuchtung automatisch, um sich dem Umgebungslicht anzupassen. 3 LT10‐de‐DE_v1.1 4/15 ... - Seite 4 Batteriewechsel Das Batterietiefstandssymbol erscheint auf dem LCD, sobald die Batteriespannung nachlässt. Ersetzen Sie die 9 V‐Batterie unter Beachtung der folgenden Schritte. 1. Öffnen Sie das Batteriefach auf der Rückseite des Geräts, um an die Batterie zu gelangen. 2. Ersetzen Sie die 9 V‐Batterie und befestigen Sie diese sorgfältig im Batteriefach. 3. Befestigen Sie die Abdeckung. 4. Vergewissern Sie sich, dass die Batteriefachabdeckung ordnungsgemäß befestigt ist, bevor Sie mit der Bedienung des Messgeräts fortfahren. Alle EU‐Bürger sind durch die Batterieverordnung gesetzlich verpflichtet, alle verbrauchten Batterien bei kommunalen Sammelstellen oder dort, wo Batterien/Akkus verkauft werden, abzugeben. Die Entsorgung im Hausmüll oder Sperrmüll ist verboten. Entsorgung: Befolgen Sie die geltenden Rechtsvorschriften in Bezug auf die Entsorgung des Gerätes am Ende seines Lebenszyklus. Sicherheitshinweise für Batterien Bitte entsorgen Sie Batterien verantwortungsvoll und beachten Sie stets lokale, staatliche sowie bundesstaatliche Vorschriften bezüglich der Entsorgung von Batterien. Entsorgen Sie Batterien niemals im Feuer. Batterien könnten explodieren oder auslaufen. Verwenden Sie niemals Batterien unterschiedlicher Typen oder mischen Sie alte und neue Batterien. Installieren Sie stets neue Batterien des gleichen Typs. 4 LT10‐de‐DE_v1.1 4/15 ...
-
Seite 5: Technische Daten
Standardglühbirne mit einer Farbtemperatur von 2856k Spektralempfindlichkeit CIE photopisch (CIE Augenempfindlichkeitskurve) Stromversorgung 9 V‐Batterie Automatische Abschaltfunktion Messgerät schaltet sich automatisch nach 17 Minuten Inaktivität aus Betriebsbedingungen Temperatur: 0 bis 40 C (32 bis 104 F); Luftfeuchtigkeit: < 80 % RH Lagerungsbedingungen Temperatur: ‐10 bis 60 C (14 bis 140 F); Luftfeuchtigkeit: < 80 % RH Abmessungen 157 (H) x 54 (B) x 34 (T) mm (6,2 x 2,1 x 1,3 ") Gewicht 170 g (6 oz.) Elektrische Spezifikationen Bereiche und Auflösung Genauigkeit LUX ± (5 % Messwert+ 10 Ziffern (<10000 LUX/fc) ± (10% Messwert + 10 Ziffern (>10000 LUX/fc) 200,0, 2000, 20000, 40000 Beachten Sie, dass Messwerte über 1999 den Faktor x10 oder x100 Foot‐candles (Fc) anzeigen. Multiplizieren Sie in diesem Fall den angezeigten Wert mit 20,0, 200,0, 2000, 4000 dem Faktor, um den richtigen Messwert zu erhalten. Copyright © 2013 ‐ 2015 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts auf Vervielfältigung im Ganzen oder in Teilen in irgendeiner Form www.extech.com 5 LT10‐de‐DE_v1.1 4/15 ... -
Seite 6: Typische Lichtstärken
Krankenzimmer, Warenlager 300-500 30-50 Präsentationsständer 150-200 15-20 Wartezimmer 500-750 50-75 Aufzug 200-750 20-75 Ärztliches Untersuchungszimmer 750-1,500 75-150 Schaufenster, Packtisch 750-1,500 75-150 Operationszimmer 1,500-3,000 150-300 Ladenfront, Schaufenster 5,000-10,000 500-1000 Augeninspektion Spektrale Empfindlichkeit Wavelength (nm) _____ - - - - - Belichtungsmesser-Resonanz CIE-Resonanz 6 LT10‐de‐DE_v1.1 4/15 ...
