3-Phasen-Rotation
Die 3-Phasen-Rotationsfunktion gibt an, ob die 3 Phasen-AC-Kabel oder -Stromleitungen
stromführend sind. Zudem kann mit Hilfe dieser Funktion die Phasenorientierung der drei Kabel
identifiziert werden, bevor diese an einen Motor oder an andere Ausrüstung angebracht werden. Die
Phasensequenz erkennt die Richtung (im oder gegen den Uhrzeigersinn) in der sich ein Motor nach
Anschluss drehen wird.

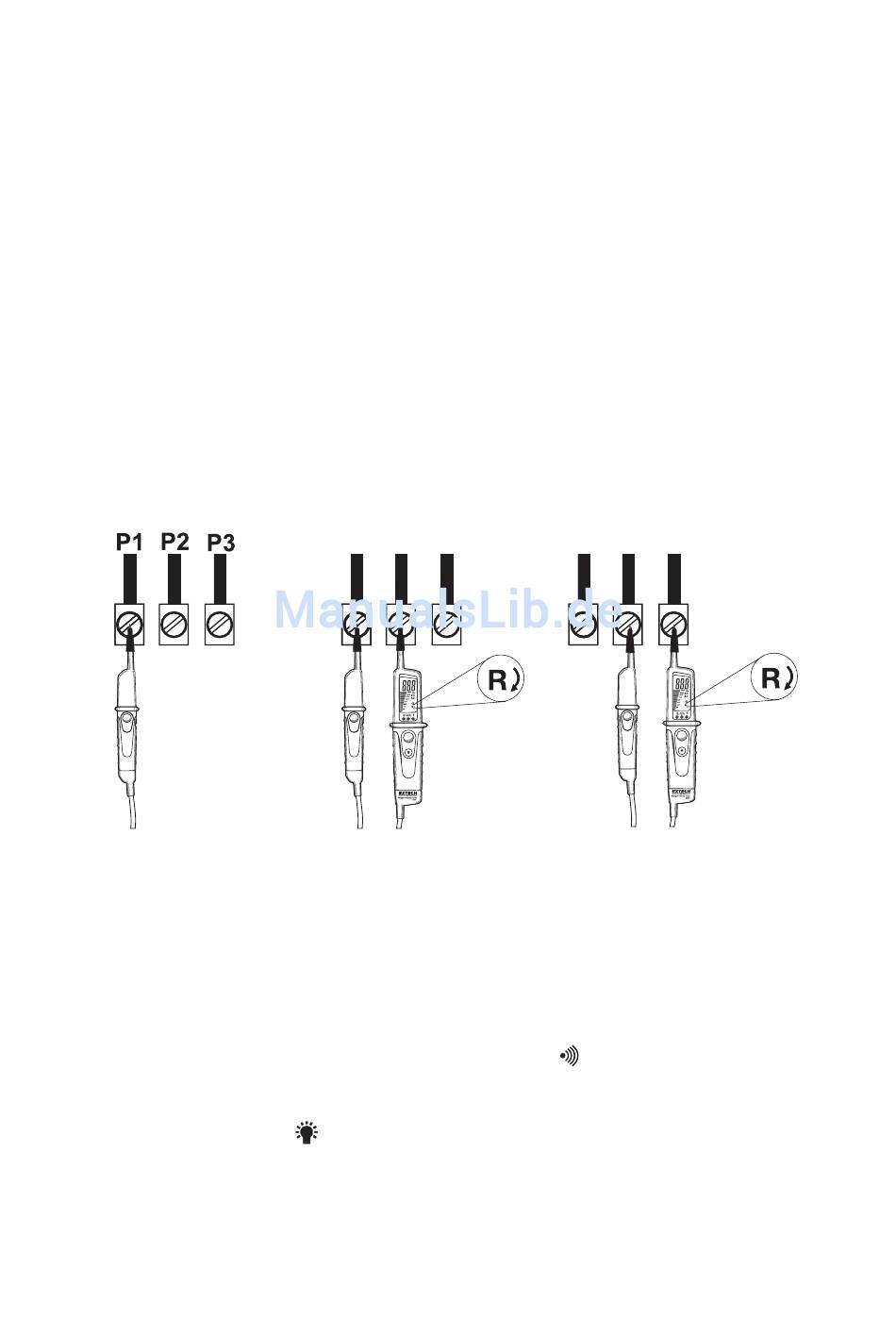

Zur Bestimmung der Rotation im Uhrzeigersinn (P1-P2-P3)
1.
Halten Sie die Messspitze L1 an einen beliebigen der drei AC Stromleitungen. Kennzeichnen
Sie die ausgewählte Stromleitung als Phase P1.
2.
Halten Sie die Messspitze L2 an die beiden anderen Phasen. Eine Phase gibt „L" an, die
andere „R".
3.
Kennzeichnen Sie die Phase, die „R" angibt, als Phase P2.
4.
Halten Sie die Messspitze L1 an die Phase P2 und halten Sie die Messspitze L2 an die
verbleibende ungekennzeichnete AC Stromleitung. Das Zeichen „R" leuchtet auf.
Kennzeichnen Sie diese Stromleitung als Phase P3.
5.
Die Uhrzeigersequenz P1-P2-P3 (auch bekannt als 1-2-3 oder R-S-T) ist nun identifiziert.
6.
Zum Bestimmen der Rotation gegen den Uhrzeigersinn vertauschen Sie „L" und „R" innerhalb
des Rotationsvorgangs.
L1
Durchgangsprüfung
Das Messgerät kann Widerstandsmessungen durchführen und den Benutzer alarmieren, wenn der
Widerstandswert weniger als 200kΩ beträgt.
1.
Entladen Sie immer vor Durchführung einer Durchgangsprüfung Kapazitäten und überprüfen
Sie, dass die Stromversorgung des zu testenden Geräts oder Stromkreislaufs unterbrochen ist.
2.
Halten Sie die Spitzen der Messfühler an die zu testende Einheit.
3.
Falls der Widerstand weniger als 200kΩ beträgt, stößt das Messgerät ein Alarmsignal aus. Der
LCD-Bildschirm zeigt „000" an und die Durchgangs-LED
Blinklicht
Drücken und halten sie die Taste
Abschalten des Blinklichts. Nach Lösen der Taste wird das Licht nach etwa 12 Sekunden erlöschen.
P1 P2 P3
L1
L2
zum Einschalten des Blinklichts. Lösen Sie die Taste zum
5
P1 P2 P3
L1
L2
leuchtet auf.
VT30-E-EU-GE-V5.0-3/12
