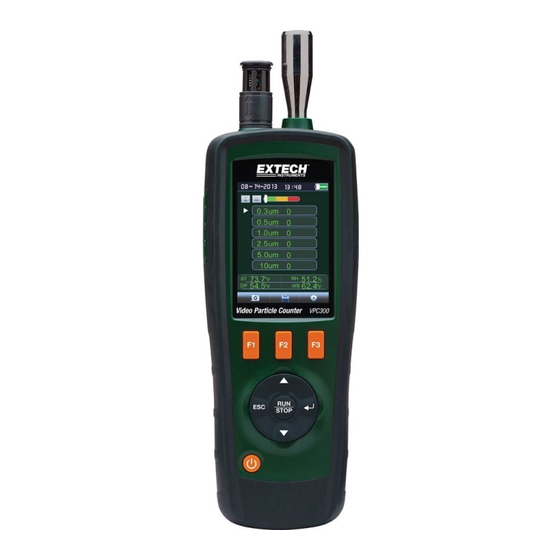

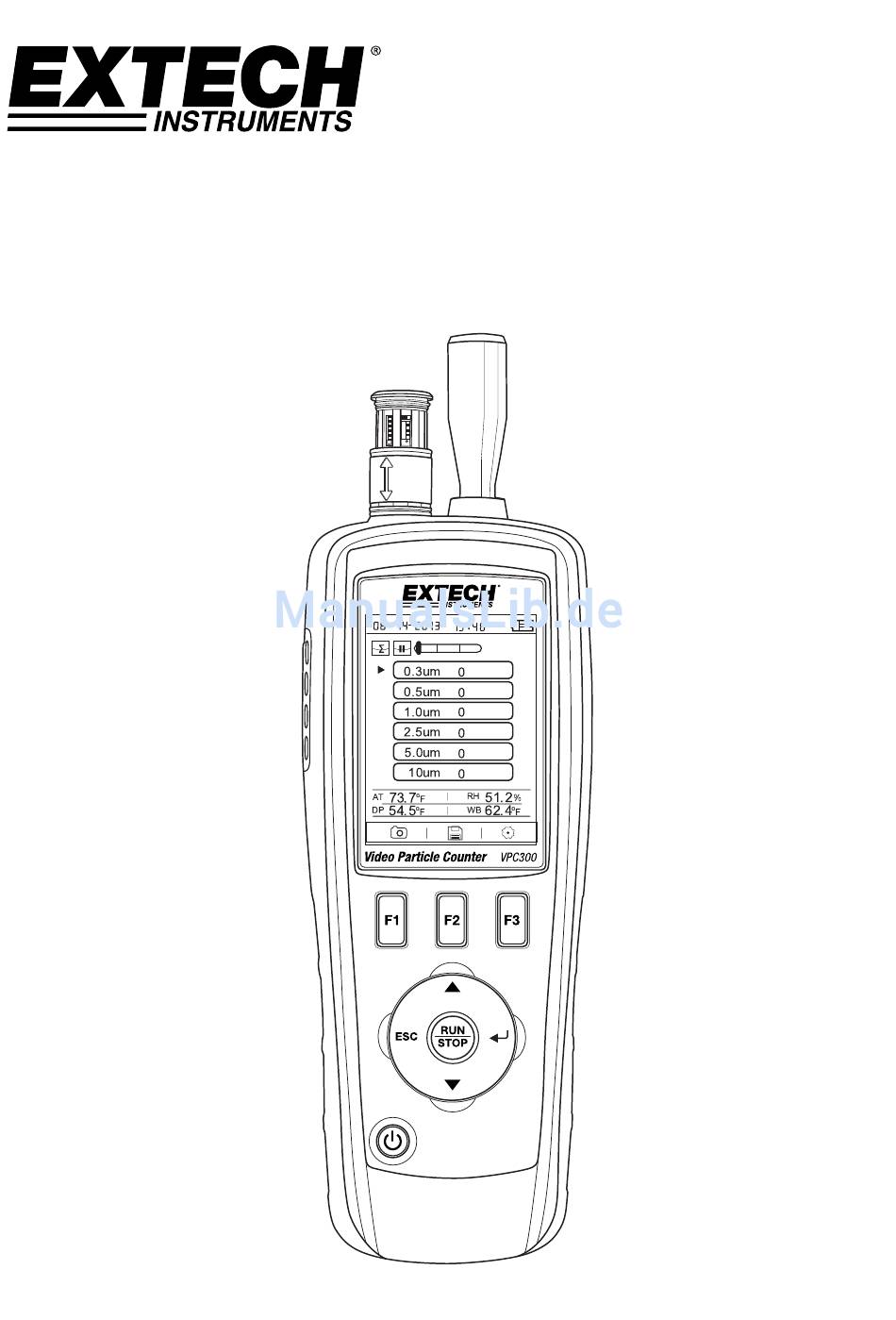

- Seite 1 BEDIENUNGSANLEITUNG Video‐Partikelzähler mit integrierter Kamera Modell VPC300 ...
-
Seite 2: Ausstattungsdetails
Einleitung Vielen Dank für den Kauf des Video‐Partikelzählers Modell VPC300 von Extech Instruments. Der VPC300 verfügt über eine Farb‐TFT‐LCD‐Anzeige, eine 74 MB große interne Datenspeicherbank, einen microSD‐Speicherkarten‐Steckplatz für die Aufnahme von Bildern und Videos und die Anzeige auf einem PC sowie eine integrierte Kamera mit 320x240 Pixeln für die Aufnahme von Fotos/Videos von Messstellen. Der VPC300 bietet schnelle, einfache und genaue ... -
Seite 3: Beschreibung Des Messgeräts
Beschreibung des Messgeräts Isokinetic Sonde Temperatur/relative Luftfeuchtigkeits‐Sensor (beachten Sie dass seine Schutzabdeckung nach oben und unten verschiebbar ist) Farb‐TFT‐LCD Fach für USB‐Schnittstelle und Netzadapter/Ladegerät Funktionstasten F1, F2, F3 Tasten: Aufwärts‐ und Abwärts, Enter, Betrieb/Stopp und ESC Ein‐/Ausschalter Hinweis: Die Kamera und Batteriefach befinden sich auf der Rückseite des Messgeräts. Der microSD‐Kartensteckplatz befindet sich unterhalb der Batterie im Batteriefach. 3 VPC300‐de‐DE_v1.5 5/15 ... -
Seite 4: Bedienung
Bedienung Ein‐ / Ausschalten Halten Sie den Ein‐/Ausschalter gedrückt, um das Messgerät ein‐ oder auszuschalten. Wichtige Hinweise Hinweis: Der Betrieb des Partikelzähler mit der isokinetischen Sonde Kappe in Ort wird die Pumpe und andere interne Komponenten beschädigen. Hinweis: Elektrische Störungen, Sensor Leckage oder andere Störungen können dazu führen, die VPC300 falsche Partikelzahl‐ Daten zeigen. Erste Schritte Wenn das Messgerät eingeschaltet wurde, wird das Partikelzähler‐Symbol mittig und das Datum, die Uhrzeit und der Batteriestatus werden in der obersten Zeile der LCD‐Anzeige angezeigt. Es werden ebenfalls unten eine Reihe mit drei Optionen angezeigt, die mit Hilfe der Funktionstasten (F1, F2, und F3) ausgewählt werden können, wie unten dargestellt. Sie werden in dieser Bedienungsanleitung später genauer erläutert: Speicher (auf dem sich die Daten, Bilder und Videos befinden) Systemsetup‐Parameter Hilfe Symbol‐Glossar Beginn der Videoaufzeichnung Kumulativer Modus Konzentrationsmodus Videomodus Farbcodierte Partikelskala (grün Messung wurde ... - Seite 5 Bedienfolge um sicherzustellen, dass Sie messen die Menge der Teilchen genau, führen Sie diese Reihenfolge der Betrieb. 1. Null die Partikelanzahl Sensor 2. Die Einrichtung ihrer Zähler auf korrekten Betrieb. Sample Time, Mode, Zyklus, und das Intervall ein. 3. Führen Sie Ihre Testzyklen und die Ergebnisse auswerten. Basisbediening Houd de AAN / UIT knop 3 tot 5 seconden tot het scherm zichtbaar aan de macht op de meter. Druk op de enter‐toets ( om de setup modus te krijgen. Druk op F3 om de instellingen te activeren. Stel elke parameter om de gewenste instelling door op ENTER te drukken om elke parameter in te voeren. En druk op ENTER om het bewerken van elke parameter in te schakelen. Druk op ESC om parameter setup te verlaten. Tijd van de steekproef: Lengte van de tijd elke test runs (3 tot 60 seconden) Start Vertraging: Duur van de tijd van de RUN‐feitelijke start van de test. Geheugenplaatsweergave: Deeltjesgroottes weergegeven tijdens de test. Ambient Temp / RH: Ermöglicht die Anzeige der Lufttemperatur und %RH Werte Voorbeeld Cyclus: Aantal testcycli te lopen (3 tot 100) Sample Mode: Cumulatieve, differentieel, concentratie Interval: Test cyclus vertraging gemeten in seconden. Indicatie: Particle level selectie (gemarkeerd op het display) Druk op ESC om terug te keren naar het testen scherm Druk op RUN / STOP om de automatische testprocedure starten. 5 VPC300‐de‐DE_v1.5 5/15 ...
-
Seite 6: Durchführen Von Messungen
Sie mit F3 den Video‐Modus auf. Das LCD zeigt an. Drücken Sie jetzt F2, um ein Video aufzunehmen. Erneutes Drücken von F2 beendet die Videoaufzeichnung. Die Videodatei wird automatisch gespeichert. Mit dem Systemsetup‐Modus können Sie Videos im internen Speicher des Messgeräts oder auf einer installierten microSD‐Karte speichern. Drücken Sie ESC, um diesen Modus zu verlassen. Partikelzähler Setup‐Modus Beim Messvorgange werden diese Displaysymbole angezeigt. Rufen Sie mit F3 den Setup‐Modus auf. Wählen Sie mit der Aufwärts‐ und Abwärtspfeiltaste die Option aus, die Sie bearbeiten möchten, und rufen Sie mit ENTER die Auswahl auf. 6 VPC300‐de‐DE_v1.5 5/15 ... - Seite 7 Option auf. Wählen Sie mit den Pfeiltasten den Kanal und wählen Sie ihn mit der Taste ENTER aus oder wählen Sie ihn ab. Speichen Sie die Einstellung mit der Taste ESC und kehren Sie zum Menü zurück. UMGEBUNGSTEMPERATUR / %RH Aktiviert oder deaktiviert die Anzeige von Umgebungstemperatur und relativer Luftfeuchtigkeit. Wählen Sie im Partikel‐Setup‐Menü mit der Aufwärts‐ und Abwärtspfeiltaste die Option Umgebungstemperatur/RH aus. Rufen Sie mit der Taste ENTER die Option auf. Wählen Sie mit den Pfeiltasten die Option Aktivieren oder Deaktivieren aus. Speichen Sie mit der Taste ESC und kehren Sie zum Menü zurück. 7 VPC300‐de‐DE_v1.5 5/15 ...
- Seite 8 Setupmenü die Option Intervallzeit aus. Rufen Sie mit der Taste ENTER die Option auf und drücken Sie erneut ENTER, um die zu bearbeitende Einstellung zu aktivieren. Stellen Sie die gewünschte Intervallzeit mit den Pfeiltasten ein. Speichen Sie die Einstellung mit der Taste ESC und kehren Sie zur Menüliste zurück. Hinweis: Die INTERVALL‐Einstellung dient nur zur Programmierung der Zeit zwischen den Zyklen, nicht zwischen den Messungen. 8 VPC300‐de‐DE_v1.5 5/15 ...
- Seite 9 Wählen Sie den Alarmgrenzwert (Pegel) der entsprechenden Partikelgröße aus. Wenn die ausgewählte Partikelgröße überschritten wird, warnt Sie das Messgerät. Wählen Sie mit der Aufwärts‐ und Abwärtspfeiltaste im Partikel‐Setupmenü die Drücken Sie die Enter-Taste ( ), um die Option Pegelanzeige aus. Option zu geben. Wählen Sie mit den Pfeiltasten den gewünschten Alarmgrenzwert aus. Speichen Sie mit der Taste ESC und kehren Sie zum Menü. 9 VPC300‐de‐DE_v1.5 5/15 ...
- Seite 10 SCHRIFTFARBE Auswahl der Farbe für die Displayschrift. Rufen Sie mit der Taste ENTER die Auswahl zur Bearbeitung auf. Wählen Sie mit den Pfeiltasten eine Farbe aus. Speichen Sie mit der Taste ESC und kehren Sie zum Menü zurück. 10 VPC300‐de‐DE_v1.5 5/15 ...
- Seite 11 Pfeiltasten eine Einstellung aus. Speichen Sie mit der Taste ESC und kehren Sie zum Menü zurück. DISPLAY‐TIMEOUT Auswahl der Verzögerungszeit bis zum automatische Ausschalten des Displays. Rufen Sie mit der Taste ENTER die Auswahl zur Bearbeitung auf. Wählen Sie mit den Pfeiltasten eine Einstellung aus. Speichen Sie mit der Taste ESC und kehren Sie zum Menü zurück. 11 VPC300‐de‐DE_v1.5 5/15 ...
- Seite 12 Pfeiltasten die Option JA oder NEIN aus. Speichen Sie mit der Taste ESC und kehren Sie zum Menü zurück. EINHEITEN Auswahl der gewünschten Maßeinheit °C oder °F für die Temperatur. Rufen Sie mit der Taste ENTER die Auswahl zur Bearbeitung auf. Wählen Sie mit den Pfeiltasten die Maßeinheit aus. Speichen Sie mit der Taste ESC und kehren Sie zum Menü zurück. 12 VPC300‐de‐DE_v1.5 5/15 ...
-
Seite 13: Null Die Partikelanzahl Sensor
Null die Partikelanzahl sensor Partikel müssen gespült (entfernt) vom Sensor vor jedem Gebrauch in einer sauberen Umgebung und nach jedem Gebrauch in einem hohen Abtastrate für die Umwelt Aufnehmer auf Null abgleichen.: 1. Lösen und entfernen der isokinetischen Sonde und befestigen Sie die Nullzählung Filter. 2. Schalten Sie das Messgerät und im Setup‐Modus ein. Stellen Sie den Sample‐Modus zu Kumulative. b. Stellen Sie die Kanalanzeige, um sicherzustellen, dass alle Kanäle ausgewählt sind. c. Festlegen der Beispielzeit auf 60 Sekunden d. Festlegen der Beispiel Zyklus bis 10 3. Starten Sie das Messgerät 4. Lassen Sie das Messgerät laufen, bis alle der Partikelzahl null. Möglicherweise benötigen Sie zum Ausführen der Meter mehrere Male erneut, um sicherzustellen, dass alle Kanäle Null. 5. Schalten Sie das Messgerät. 6. Entfernen Sie die Null zählt Filter und Schrauben befestigen der isokinetischen Sonde. 13 VPC300‐de‐DE_v1.5 5/15 ... -
Seite 14: Partikelzähler-Messbedingungen
Methoden der Senkung dieser und die Verbesserung der Luftqualität in Innenräumen (IAQ). Eine Möglichkeit zur Ermittlung der Quelle von Luft Partikel in einem Raum ist, um die Luft außerhalb des Raumes untersucht. Bestimmung der Konzentration und der Größe der Partikel auf den Lufteinlass zu diesem Raum. Löschen oder Null die Partikelzähler und messen Sie dann die Konzentration und Größe der Partikel in mehreren Bereichen der Zimmer werden getestet, um zu ermitteln, die Wirksamkeit des eingehenden Air Filtration. Die Luft, Temperatur, relative Luftfeuchtigkeit und CO2‐Werte sind auch eine wichtige Überlegung für IAQ bei hoher Luftfeuchtigkeit und niedrigeren Temperaturen bringen kann über Schimmel Erstellung. Wenn ein Zimmer ist als eine ISO‐Reinraum oder Clean Zone, die Grafen von Partikelgrößen für diese Klasse nicht überschritten werden, wenn sie geprüft werden. Beziehen sich auf die ISO‐Reinraumklasse chart (ISO 14644‐1:1999) für Werte. Der VPC300 ist mit einer Foto‐/Videokamera ausgestattet, um die Messbereiche direkt betrachten zu können. Die Daten, Bilder und Videos können auf einer bis 8 GB großen microSD‐ Karte (nicht im Lieferumfang enthalten) oder im internen 74 MB Speicher gespeichert werden. Die Lebensdauer des Messgerätes wird verlängert, indem Messungen nur dann durchgeführt werden, wenn dies erforderlich ist und das Messgerät bei Nichtnutzung sicher aufbewahrt wird. Eine ununterbrochene Nutzung ist nicht ratsam und kann zu einer Verkürzung der Lebensdauer des Messgeräts führen, vor allem in staubigen Umgebungen. Das Aufstellen eines Wartungsplans mit gesundem Menschenverstand und Prüfung gemäß dem Plan tragen wesentlich zur Verlängerung der Lebensdauer des Messgerätesensors bei. PC‐Schnittstelle und mitgelieferte PC‐Software Dieses Messgerät kann mit einem PC verbunden werden und mit diesem kommunizieren. Im ... -
Seite 15: Batterie Laden Und Ersetzen
Austausch der Messgerätebatterie: Entfernen Sie auf der Rückseite des Messgeräts die Kreuzschlitzschraube, mit der die Batteriefachabdeckung gesichert ist. Öffnen Sie das Batteriefach, indem Sie die Abdeckung vorsichtig nach unten schieben. Ersetzen Sie die Batterie mit einer Batterie gleichen Typs (beachten Sie, dass der microSD‐Kartensteckplatz sich unterhalb der Batterie befindet, wie unten dargestellt). Schließen Sie das Fach und sichern Sie die Batteriefachabdeckung mit der Kreuzschlitzschraube. Sicherheitshinweise für Batterien Batterien umweltfreundlich entsorgen. Beachten Sie stets die geltenden örtlichen und nationalen Vorschriften zur Entsorgung von Batterien. Entsorgen Sie Batterien niemals im Feuer, diese könnten explodieren oder auslaufen. Installieren Sie stets eine neue Batterie des gleichen Typs. MicroSD‐Kartensteckplatz (Optional) Der microSD‐Kartensteckplatz befindet sich im Batteriefach unterhalb der Batterie. Es können microSD‐Karten bis zu 8 GB in den Steckplatz eingesetzt werden. Zugang zum SD‐Speicherkarte Steckplatz: 1. Schalten Sie das Messgerät, und entfernen Sie das Kabel des AC‐Adapters, falls angeschlossen. 2. Öffnen Sie das Batteriefach, wie beschrieben in der Batterie Austausch, Partie. 3. Entfernen Sie die Batterie. 4. Legen Sie eine Micro‐SD‐Karte (8 GB max.) in den Steckplatz unterhalb der Batterie durch Anheben an der Metal Card Inhaber und Platzierung der Mikro‐SD‐Karte in den Anschluss. Die Stifte in Richtung der Oberseite des Messgeräts. Schließen Sie den Metallbügel. 5. Legen Sie den Akku ein, und befestigen Sie die Abdeckung vor Einschalten der Meter. 15 VPC300‐de‐DE_v1.5 5/15 ... -
Seite 16: Technische Daten
2,8" (6,35 cm), 320 x 240 Pixel TFT‐Farb‐LCD mit Hintergrundbeleuchtung Batterie erschöpft‐Anzeige Batteriesymbol erscheint auf dem LCD MicroSD‐Kartensteckplatz für max. 8 GB‐Karte Interner Messgerätespeicher 5000 Abtastdatensätze; 74 MB Stromversorgung Wiederaufladbare 7,4 V Lithium‐ionen‐Polymer ‐Batterie Batterielebensdauer Ca. 4 Stunden Dauerbetrieb Batterieladezeit Ca. 2 Stunden mit Netzadapter/Ladegerät Betriebstemperatur 0 bis 50 C (32 bis 122 F) Betriebs‐/Lagerluftfeuchtigkeit 10 bis 90 %RH nicht kondensierend Lagerungstemperatur ‐10 bis 60 C (14 bis 140 F) Abmessungen 240 x 75 x 57 mm (9,4 x 3,0 x 2,2") Gewicht 570 g (1,26 lbs) Copyright © 2014‐2015 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. ISO‐9001 Certified www.extech.com 16 VPC300‐de‐DE_v1.5 5/15 ...
