5.2.6 Bus-Anschlussraum schließen
5.3 Zubehör zum Elektroanschluss
5.3.1

Steuerung auf Wandhalter

Anwendung
SAR 16.1 Steuereinheit: elektromechanisch

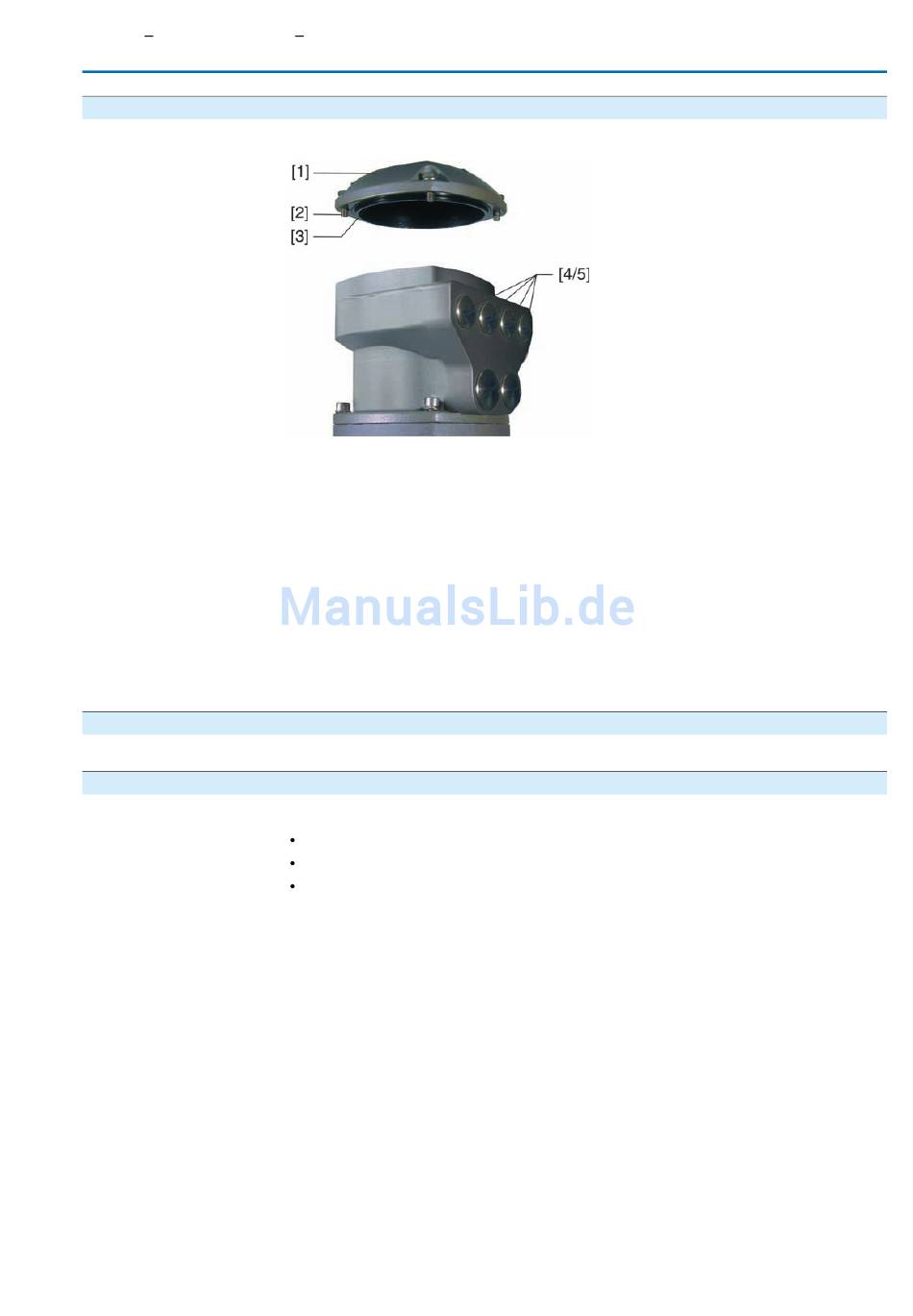

Bild 22: AUMA Rundsteckverbinder SD-Bus
[1] Deckel
[2] Schrauben Deckel
[3] O-Ring
[4] Kabeleinführungen Busleitungen
[5] Verschlussstopfen
1. Dichtflächen an Deckel [1] und Gehäuse säubern.
2. Dichtflächen mit säurefreiem Fett (z.B. Vaseline) leicht einfetten.
3. Prüfen, ob O-Ring [3] in Ordnung ist, O-Ring richtig einlegen.
4. Deckel [1] aufsetzen und Schrauben [2] gleichmäßig über Kreuz anziehen.
5. Kabelverschraubungen mit vorgeschriebenem Drehmoment festziehen, damit
entsprechende Schutzart gewährleistet ist.
— Option —
Mit dem Wandhalter kann die Steuerung getrennt vom Antrieb montiert werden.
Bei unzugänglich montiertem Antrieb.
Bei hohen Temperaturen am Antrieb.
Bei starken Vibrationen der Armatur.
