4.

Montage

4.1

Einbaulage

4.2

Handrad anbauen

Information
SAR 16.1 Steuereinheit: elektromechanisch
AUMA Stellantriebe und Stellantriebs-Steuerungen können in beliebiger Einbaulage,
ohne Einschränkung, betrieben werden.
Zum Transport werden Handräder ab einem Durchmesser von 400 mm lose mitge-
liefert.
Schäden an der Umschaltmechanik durch falsche Montage!
Umschalthebel nur per Hand betätigen.
Zur Betätigung KEINE Verlängerungen als Hebel verwenden.
Erst Handbetrieb richtig einkuppeln, dann Handrad aufstecken.

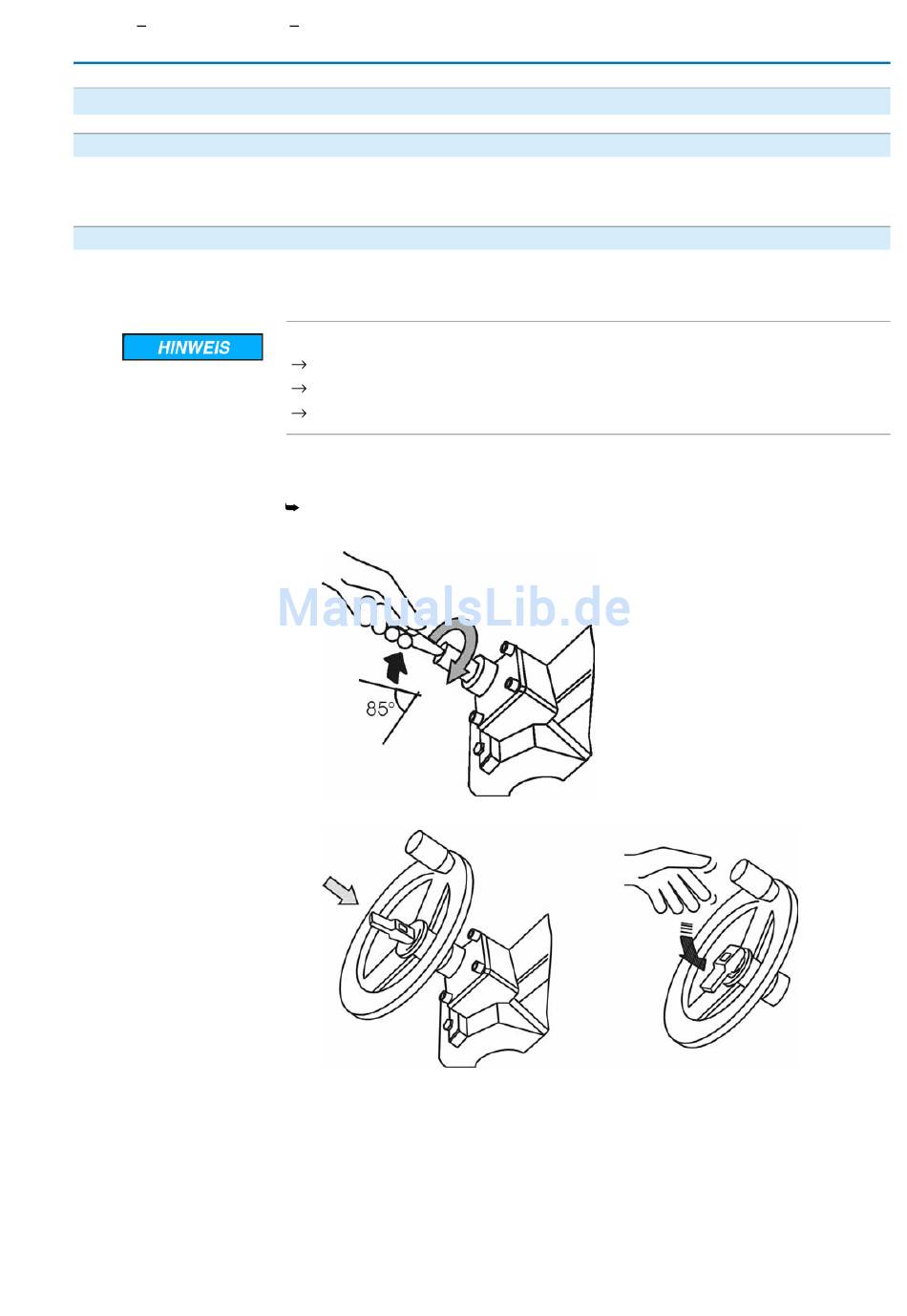

1. Umschalthebel von Hand schwenken, dabei evtl. den Schaft hin- und herdrehen,
bis Handbetrieb im Eingriff ist.
Der Handbetrieb ist richtig eingekuppelt, wenn sich der Umschalthebel um ca.
85° umlegen lässt.
2. Handrad über roten Umschalthebel auf Welle aufstecken.
3. Umschalthebel loslassen (schwenkt durch Federkraft in Ausgangslage zurück,
gegebenenfalls mit der Hand nachhelfen).
4. Handrad mit beiliegendem Sicherungsring sichern.
