Emotron VFX 2.0 Betriebsanleitung Seite 3

Addendum
11.3.4.Mechanische
Bremsensteuerung
Die Funktion für die Bremsenfehlerzeit bei nicht gelöster
Bremse wird durch den neuen Parameter „33H Bremse Fhl"
angegeben.
Bremsenfehlerzeit [33H]
33H Bremse Fhl
A
Stp
Voreinstellung: 1,00 s
0,00 – 5,00 s
Bereich
Hinweis! Die Bremsenfehlerzeit darf nicht länger sein
als die Bremsenöffnungszeit [33C].

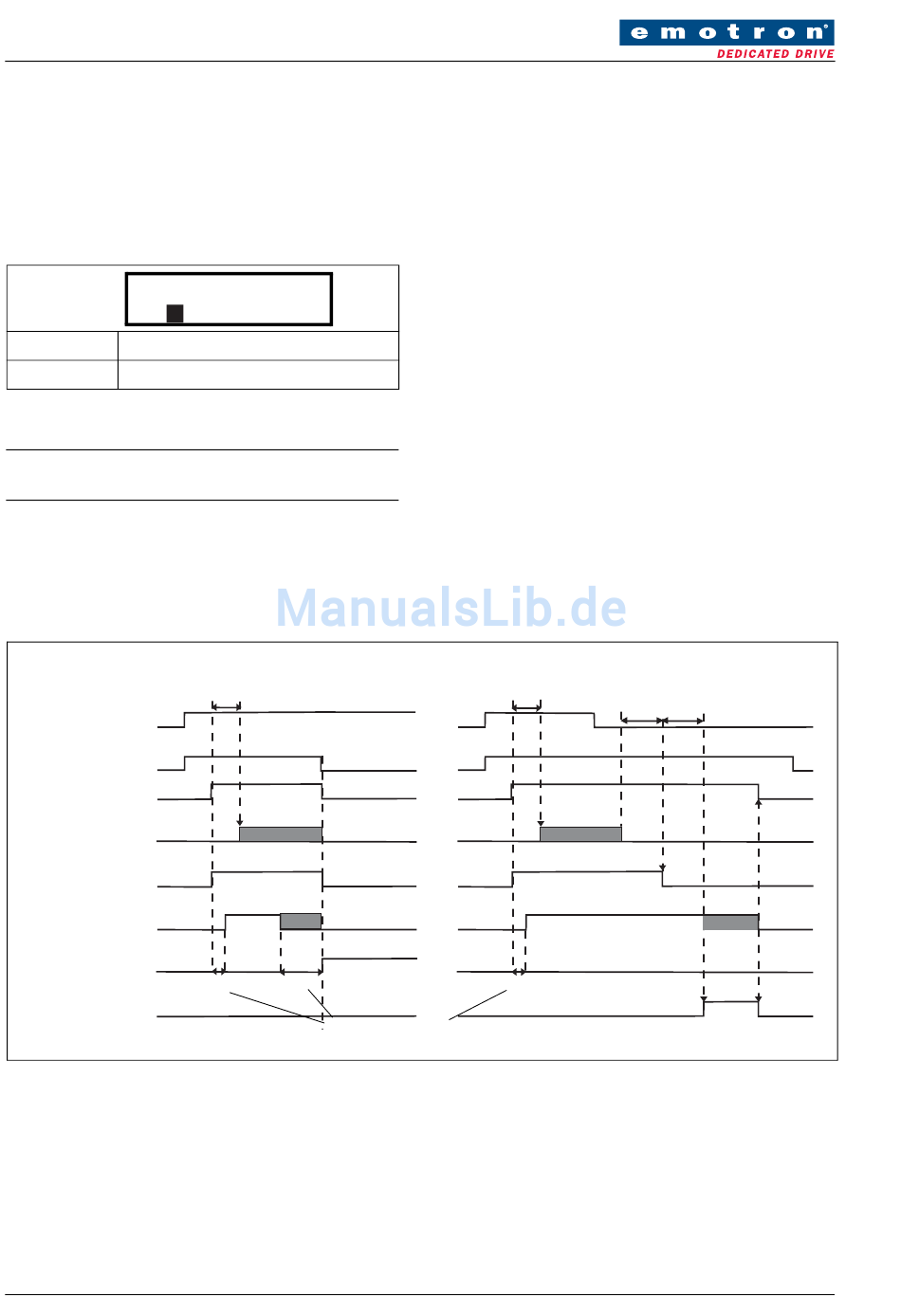

Die Warnung „Bremse offen" verwendet die
Parametereinstellung „tbf-Zeit [33E]". Die folgende
Abbildung zeigt das Prinzip des Bremsbetriebs bei Fehlern
während des Betriebs (links) und beim Stoppen (rechts).
Start
Betrieb
Drehmoment
Drehzahl>0
Bremsrelais
Bremsenüberwachung
Bremsenfehler
Bremsenwarnung
Fig. 1 Prinzip der Bremsenfehlererkennung während Betrieb und Stopp
2 Bremsenüberwachungsfunktion
1,00 s
Bremsen-
öffnungszeit
33C
<33H 33H
Bremsenfehlerzeit
Bei Betrieb
Bremsen-
Bremsen-
öffnungszeit
zeit
warte
33C
33F 33E
<33H
Beim Stoppen
Bremseneinfall-
zeit
Emotron AB 01-4934-02r1
