Einbau
4.2.1 Montage bei JQE mit Bajonett
Der Köpfe der vier Flanschschrauben der
vormontierten Wasserüberwachungs-Arma-
tur werden durch den Bajonettverschluss
des JQE Einbaudrehflanschs gesteckt und
dann im Uhrzeigersinn bis zum Anschlag
gedreht (siehe Abb. 3). Die Flanschschrau-
ben werden anschließend mit einem An-
ziehmoment von ca. 4 Nm gleichmäßig an-
gezogen.
1.
2.

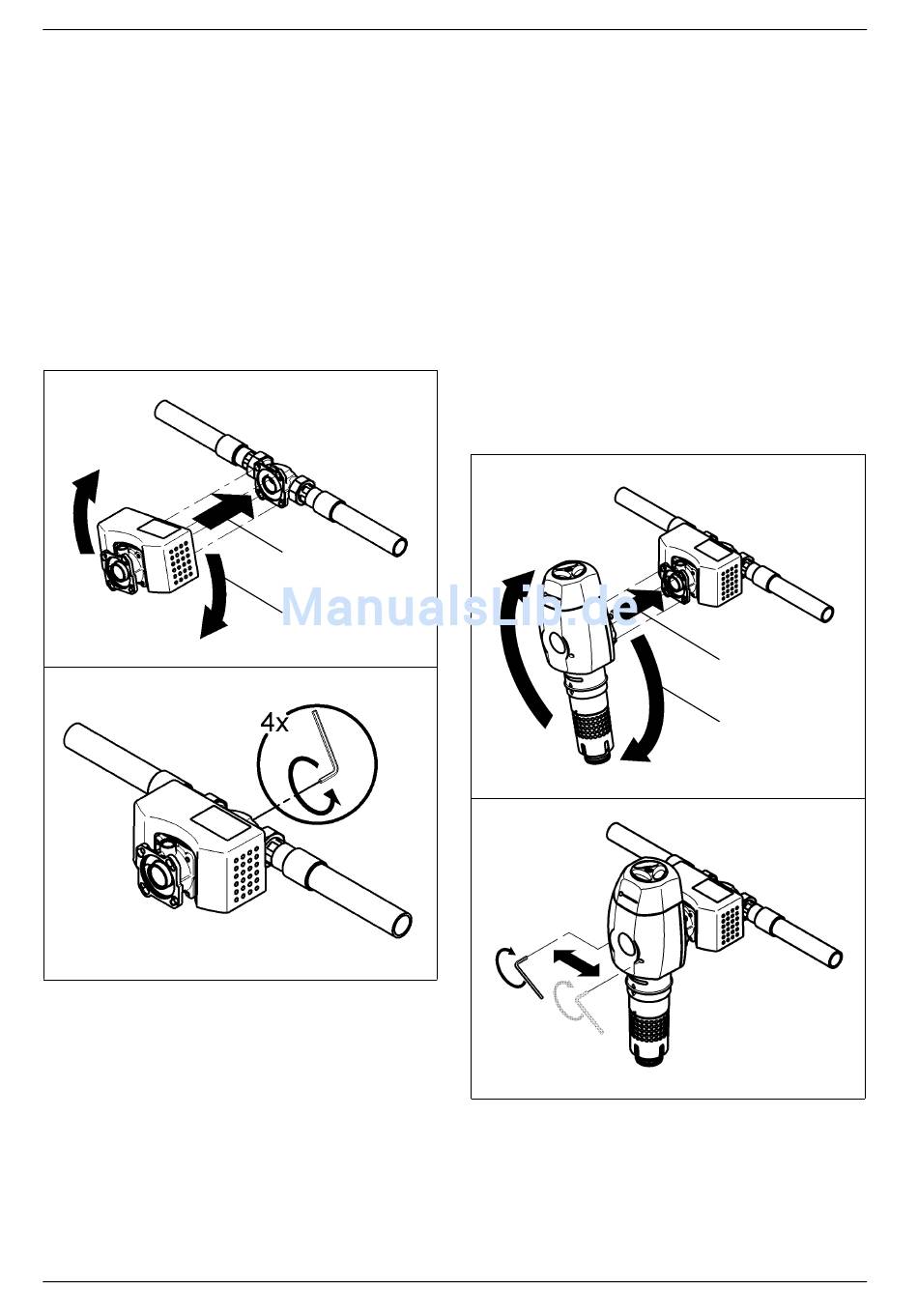

Abb. 3:
Montage Wasserüberwachungs-Arma-
tur an JQE mit Bajonett
10
Installation
1
2
JUDO ECO-SAFE
Nun kann der JUDO SPEEDY Rückspül-
Schutzfilter oder die JUDO JUKO Hauswas-
serstation an die Wasserüberwachungs-
Armatur montiert werden (siehe Abb. 4). Die
Köpfe der vier Flanschschrauben des JUKO
oder SPEEDY werden durch den Bajonett-
verschluss
der
Armatur gesteckt und dann im Uhrzeiger-
sinn bis zum Anschlag gedreht. Die zwei
Schrauben in der Frontseite werden an-
schließend mit einem Innensechskant-
schlüssel mehrfach abwechselnd mit einem
Anziehdrehmoment von ca. 6 Nm festge-
schraubt.
Siehe auch Einbau- und Betriebsanleitung
des jeweiligen JUDO Geräts.
3.
4.
Abb. 4:
Montage Rückspül-Schutzfilter oder
Hauswasserstation an Wasserüberwa-
chungs-Armatur
