9.3 Einbaumaße
9.3.1 Einbaumaße ECO-SAFE

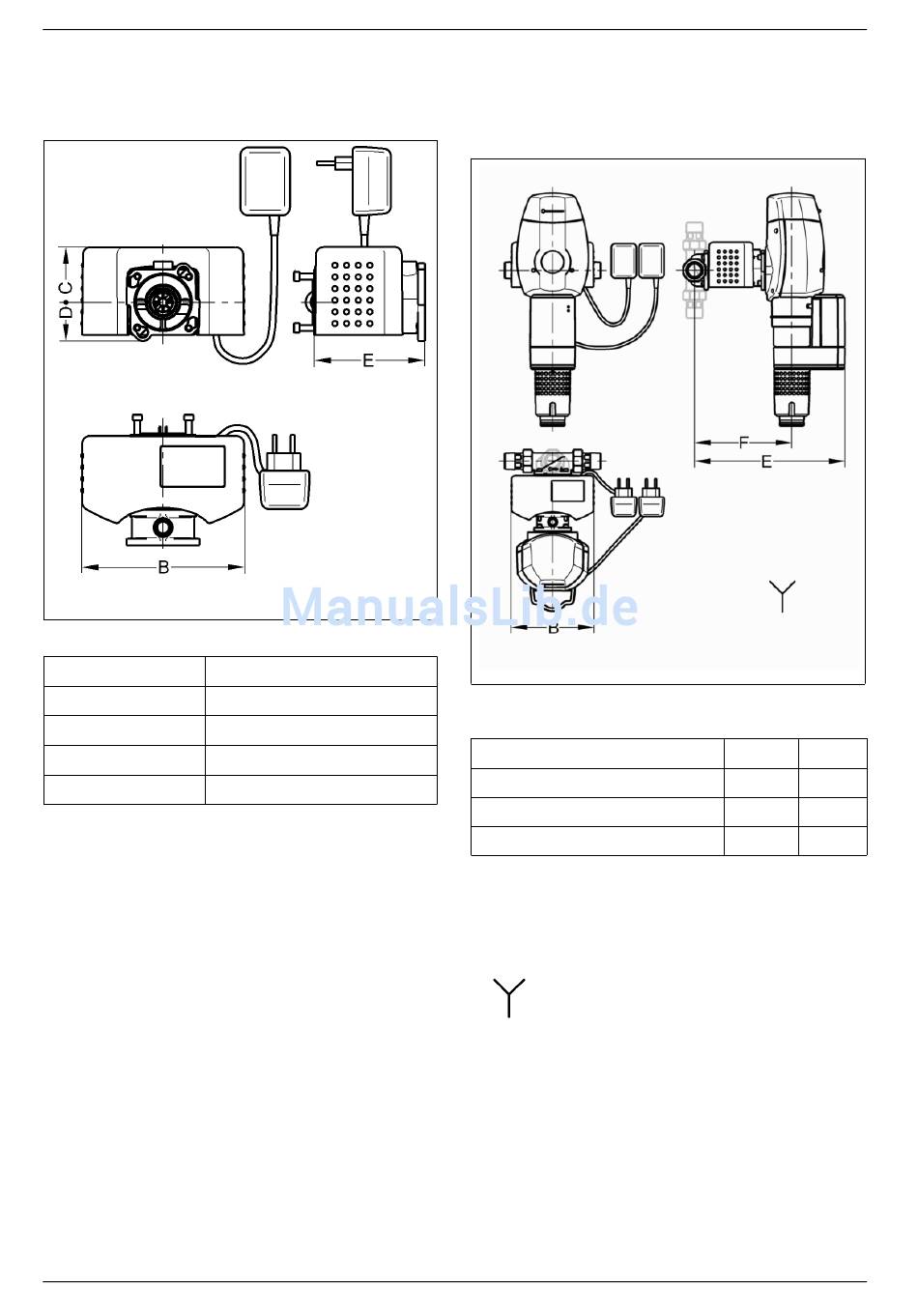

Abb. 9: Einbaumaße ECO-SAFE
Modell
B
C
D
E
Alle Maße in [mm] (siehe Abb. 9)
B = Gerätebreite
C = Höhe oberhalb Rohrmitte
D = Höhe unterhalb Rohrmitte
E = Einbautiefe
24
Datenblatt
9.3.2 Einbaumaße
JES
Abb. 10: Einbaumaße SPEEDYMAT-EXPRESS
169
57
41
115
Alle Maße in [mm] (siehe Abb. 10)
E = Einbautiefe bis Rohrmitte
F = Abwasseranschlussmitte bis Rohrmitte
JUDO ECO-SAFE
z. B. Kombination mit
JUDO SPEEDYMAT-EXPRESS
CONNECTION (JSY-EC-AT)
CONNECTION (JSY-EC-AT)
Modell
JES mit JSY-EC-AT ¾"
JES mit JSY-EC-AT 1"
JES mit JSY-EC-AT 1¼"
= Kanalanschluss erforderlich
E F
306 198
306 198
311 203
