4.2.2 Montage bei JQE
ohne Bajonett
Sollte ein JQE Einbaudrehflansch ohne Bajo-
nett eingebaut sein, dann kann die vormontier-
te Wasserüberwachungs-Armatur nicht wie in
Kap. 4.2.1 beschrieben an den JQE Einbau-
drehflansch montiert werden. In diesem Fall
müssen zuerst die vier Flanschschrauben der
Wasserüberwachungs-Armatur gelöst und der
Adapter von der Wasserüberwachungs-Arma-
tur getrennt werden. Anschließend werden die
Wasserüberwachungs-Armatur und der Adap-
ter an den JQE Einbaudrehflansch ange-
schraubt (siehe Abb. 5).
1.
3

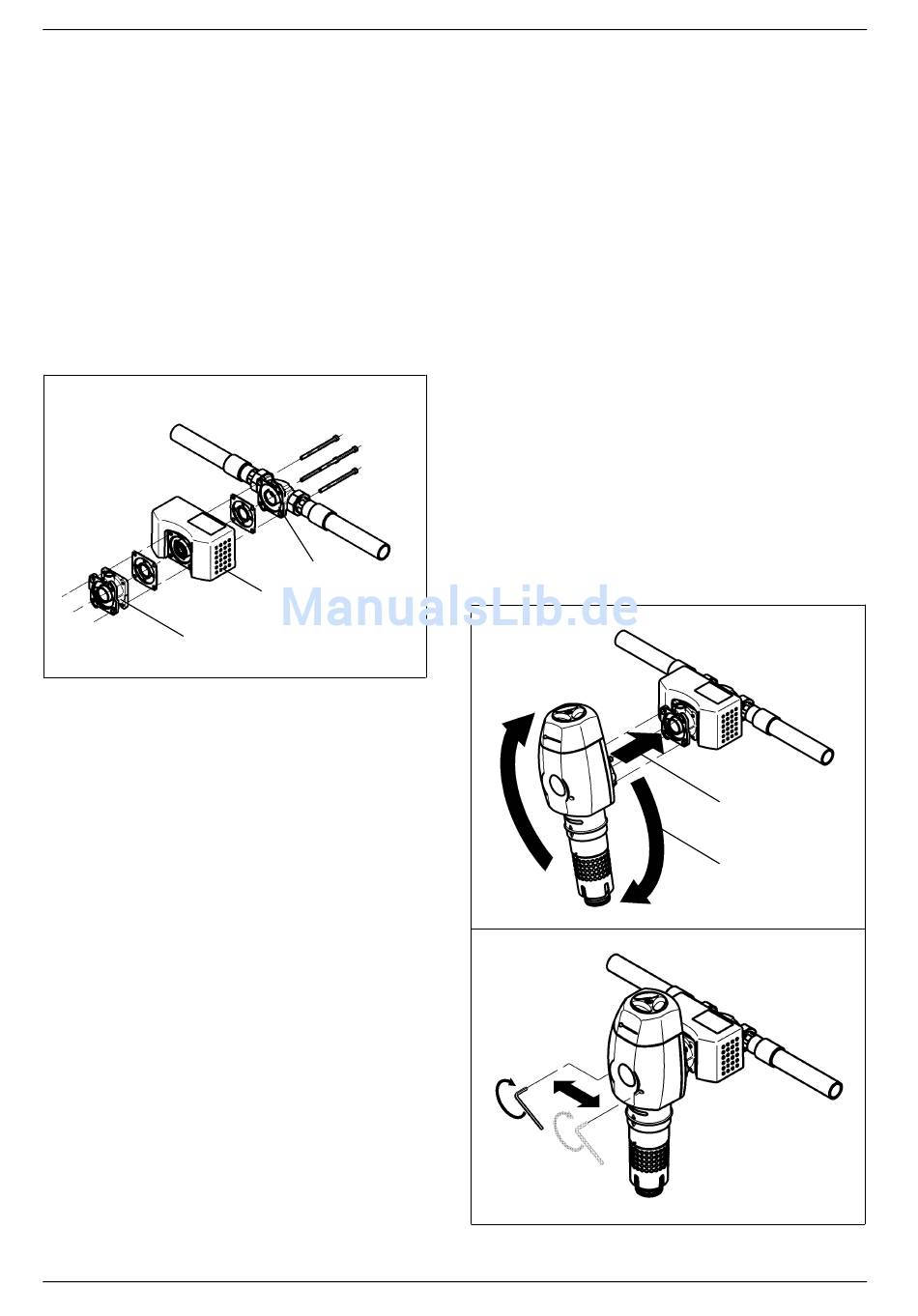

Abb. 5:
Verschraubung Adapter
1 JQE Einbaudrehflansch ohne Bajonett
2 Wasserüberwachungs-Armatur
3 Adapter
Die vier M6x95 von hinten durch die Bohrun-
gen des JQE Einbaudrehflanschs stecken.
Wenn der Abstand zwischen Wand und JQE
Einbaudrehflansch nicht ausreicht, um die
Schrauben durch die Löcher zu stecken,
müssen die Verschraubungen des JQE Ein-
baudrehflanschs gelöst und der Einbau-
drehflansch entweder ausgebaut oder ge-
dreht werden (Flanschfläche nach unten).
– M6x95 Schrauben von oben bzw. von
hinten durch die Löcher stecken.
– JQE Einbaudrehflansch Flanschfläche
nach vorne drehen (Flanschfläche verti-
kal, parallel zur Wand) und die Ver-
schraubungen fest anziehen.
– Profilflanschdichtung (Dichtlippe zum
JQE Einbaudrehflansch gerichtet) auf
die vier Schrauben stecken.
Installation
1
2
JUDO ECO-SAFE
–
Wasserüberwachungs-Armatur aufschieben.
– Profilflanschdichtung (Dichtlippe zum Ge-
häuse der Wasserüberwachungs-Armatur
gerichtet) auf die vier Schrauben stecken.
– Adapter an die Schrauben ansetzen.
– Schrauben in den Adapter einschrauben
und gleichmäßig mit ca. 4 Nm anziehen.
Nun kann der JUDO SPEEDY Rückspül-
Schutzfilter oder die JUDO JUKO Hauswas-
serstation an den Adapter montiert werden
(siehe Abb. 6). Die Köpfe der vier Flansch-
schrauben des JUKO oder SPEEDY wer-
den durch den Bajonettverschluss des Ad-
apters gesteckt und dann im Uhrzeigersinn
bis zum Anschlag gedreht. Die zwei Schrau-
ben in der Frontseite werden anschließend
mit einem Innensechskantschlüssel mehr-
fach abwechselnd mit einem Anzieh-
drehmoment von ca. 6 Nm festgeschraubt.
Siehe auch Einbau- und Betriebsanleitung
des jeweiligen JUDO Geräts.
2.
3.
Abb. 6:
Montage Rückspül-Schutzfilter an Was-
serüberwachungs-Armatur
1
2
