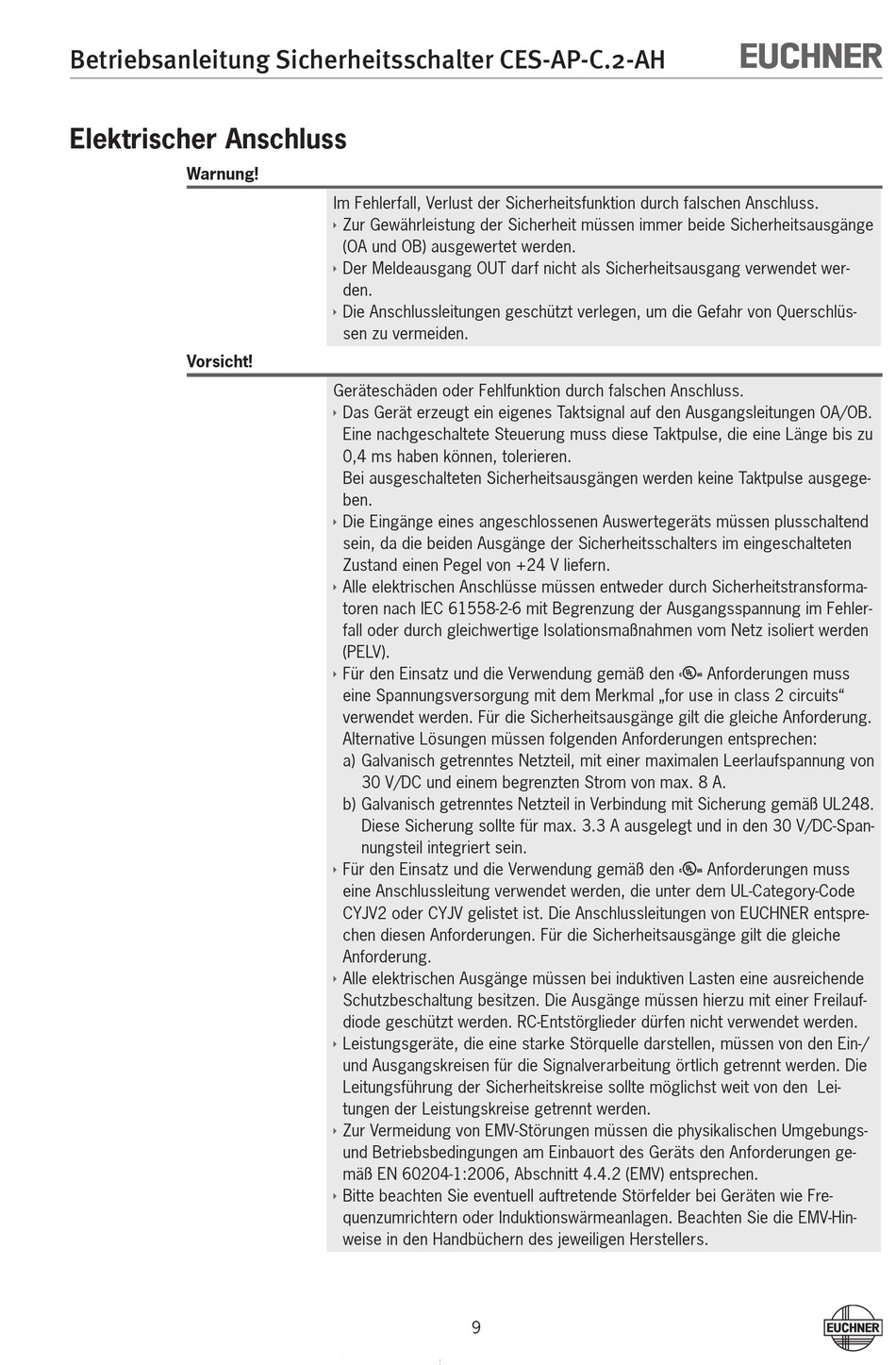

Betriebsanleitung Sicherheitsschalter CES-AP-C.2-AH
Elektrischer Anschluss
Warnung!
Vorsicht!
Im Fehlerfall, Verlust der Sicherheitsfunktion durch falschen Anschluss.
Ì
Zur Gewährleistung der Sicherheit müssen immer beide Sicherheitsausgänge
(OA und OB) ausgewertet werden.
Ì
Der Meldeausgang OUT darf nicht als Sicherheitsausgang verwendet wer-
den.
Ì
Die Anschlussleitungen geschützt verlegen, um die Gefahr von Querschlüs-
sen zu vermeiden.
Geräteschäden oder Fehlfunktion durch falschen Anschluss.
Ì
Das Gerät erzeugt ein eigenes Taktsignal auf den Ausgangsleitungen OA/OB.
Eine nachgeschaltete Steuerung muss diese Taktpulse, die eine Länge bis zu
0,4 ms haben können, tolerieren.
Bei ausgeschalteten Sicherheitsausgängen werden keine Taktpulse ausgege-
ben.
Ì
Die Eingänge eines angeschlossenen Auswertegeräts müssen plusschaltend
sein, da die beiden Ausgänge der Sicherheitsschalters im eingeschalteten
Zustand einen Pegel von +24 V liefern.
Ì
Alle elektrischen Anschlüsse müssen entweder durch Sicherheitstransforma-
toren nach IEC 61558-2-6 mit Begrenzung der Ausgangsspannung im Fehler-
fall oder durch gleichwertige Isolationsmaßnahmen vom Netz isoliert werden
(PELV).
Ì
Für den Einsatz und die Verwendung gemäß den
eine Spannungsversorgung mit dem Merkmal „for use in class 2 circuits"
verwendet werden. Für die Sicherheitsausgänge gilt die gleiche Anforderung.
Alternative Lösungen müssen folgenden Anforderungen entsprechen:
a) Galvanisch getrenntes Netzteil, mit einer maximalen Leerlaufspannung von
30 V/DC und einem begrenzten Strom von max. 8 A.
b) Galvanisch getrenntes Netzteil in Verbindung mit Sicherung gemäß UL248.
Diese Sicherung sollte für max. 3.3 A ausgelegt und in den 30 V/DC-Span-
nungsteil integriert sein.
Ì
Für den Einsatz und die Verwendung gemäß den
eine Anschlussleitung verwendet werden, die unter dem UL-Category-Code
CYJV2 oder CYJV gelistet ist. Die Anschlussleitungen von EUCHNER entspre-
chen diesen Anforderungen. Für die Sicherheitsausgänge gilt die gleiche
Anforderung.
Ì
Alle elektrischen Ausgänge müssen bei induktiven Lasten eine ausreichende
Schutzbeschaltung besitzen. Die Ausgänge müssen hierzu mit einer Freilauf-
diode geschützt werden. RC-Entstörglieder dürfen nicht verwendet werden.
Ì
Leistungsgeräte, die eine starke Störquelle darstellen, müssen von den Ein-/
und Ausgangskreisen für die Signalverarbeitung örtlich getrennt werden. Die
Leitungsführung der Sicherheitskreise sollte möglichst weit von den Lei-
tungen der Leistungskreise getrennt werden.
Ì
Zur Vermeidung von EMV-Störungen müssen die physikalischen Umgebungs-
und Betriebsbedingungen am Einbauort des Geräts den Anforderungen ge-
mäß EN 60204-1:2006, Abschnitt 4.4.2 (EMV) entsprechen.
Ì
Bitte beachten Sie eventuell auftretende Störfelder bei Geräten wie Fre-
quenzumrichtern oder Induktionswärmeanlagen. Beachten Sie die EMV-Hin-
weise in den Handbüchern des jeweiligen Herstellers.
