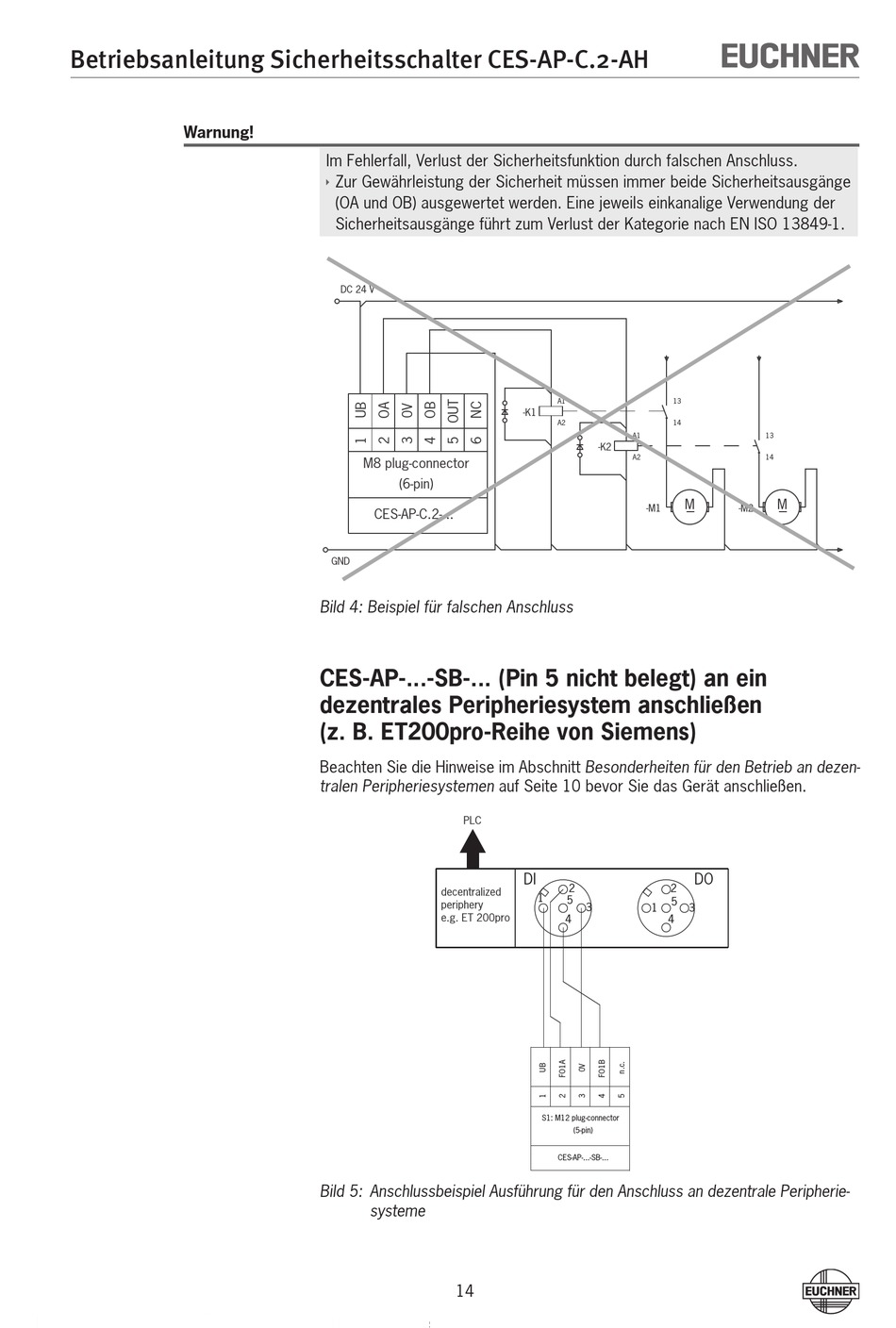

Betriebsanleitung Sicherheitsschalter CES-AP-C.2-AH
Warnung!
Im Fehlerfall, Verlust der Sicherheitsfunktion durch falschen Anschluss.
Ì
Zur Gewährleistung der Sicherheit müssen immer beide Sicherheitsausgänge
(OA und OB) ausgewertet werden. Eine jeweils einkanalige Verwendung der
Sicherheitsausgänge führt zum Verlust der Kategorie nach EN ISO 13849-1.
DC 24 V
M8 plug-connector
(6-pin)
CES-AP-C.2-...
GND
Bild 4: Beispiel für falschen Anschluss
CES-AP-...-SB-... (Pin 5 nicht belegt) an ein
dezentrales Peripheriesystem anschließen
(z. B. ET200pro-Reihe von Siemens)
Beachten Sie die Hinweise im Abschnitt Besonderheiten für den Betrieb an dezen-
tralen Peripheriesystemen auf Seite 10 bevor Sie das Gerät anschließen.
PLC
decentralized
periphery
e.g. ET 200pro
Bild 5: Anschlussbeispiel Ausführung für den Anschluss an dezentrale Peripherie-
systeme
14
A1
13
-K1
A2
14
A1
-K2
A2
M
-M1
DI
DO
2
2
1
5
5
3
1
3
4
4
S1: M12 plug-connector
(5-pin)
CES-AP-...-SB-...
13
14
M
-M2
