Betriebsanleitung Sicherheitsschalter CES-AP-C.2-AH
Anschlussleitung mit
M12-Steckverbinder
Länge Leitungsstück:
200 mm
Sicherheitsschalter CES-AP-CL2-AH...
23
4,4
Befestigungslasche
mit Verstärkungsblech
Typische Systemzeiten
Bereitschaftsverzögerung: Nach dem Einschalten führt das Gerät einen Selbst-
test durch. Erst nach dieser Zeit ist das System einsatzbereit.
Einschaltzeit Sicherheitsausgänge: Die max. Reaktionszeit vom Zeitpunkt
an dem der Betätiger im Ansprechbereich ist (Schutztür geschlossen) bis zum
Einschalten der Sicherheitsausgänge T
Risikozeit nach EN 60947-5-3: Verlässt ein Betätiger den Ansprechbereich, wer-
den die Sicherheitsausgänge OA und OB spätestens nach 260 ms abgeschaltet.
Differenzzeit: Die Sicherheitsausgänge OA und OB schalten leicht zeitversetzt. Sie
haben spätestens nach einer Differenzzeit von 10 ms den gleichen Signalzustand.
Taktpulse an den Sicherheitsausgängen: Das Gerät erzeugt ein eigenes Takt-
signal auf den Ausgangsleitungen OA/OB. Eine nachgeschaltete Steuerung muss
diese Taktpulse, die eine Länge bis zu 400 µs haben können, tolerieren.
Dies lässt sich üblicherweise in den Steuerungen parametrieren. Sollte Ihre Steu-
erung nicht parametrierbar sein oder kürzere Taktpulse erfordern, setzen Sie sich
bitte mit unserem Support in Verbindung.

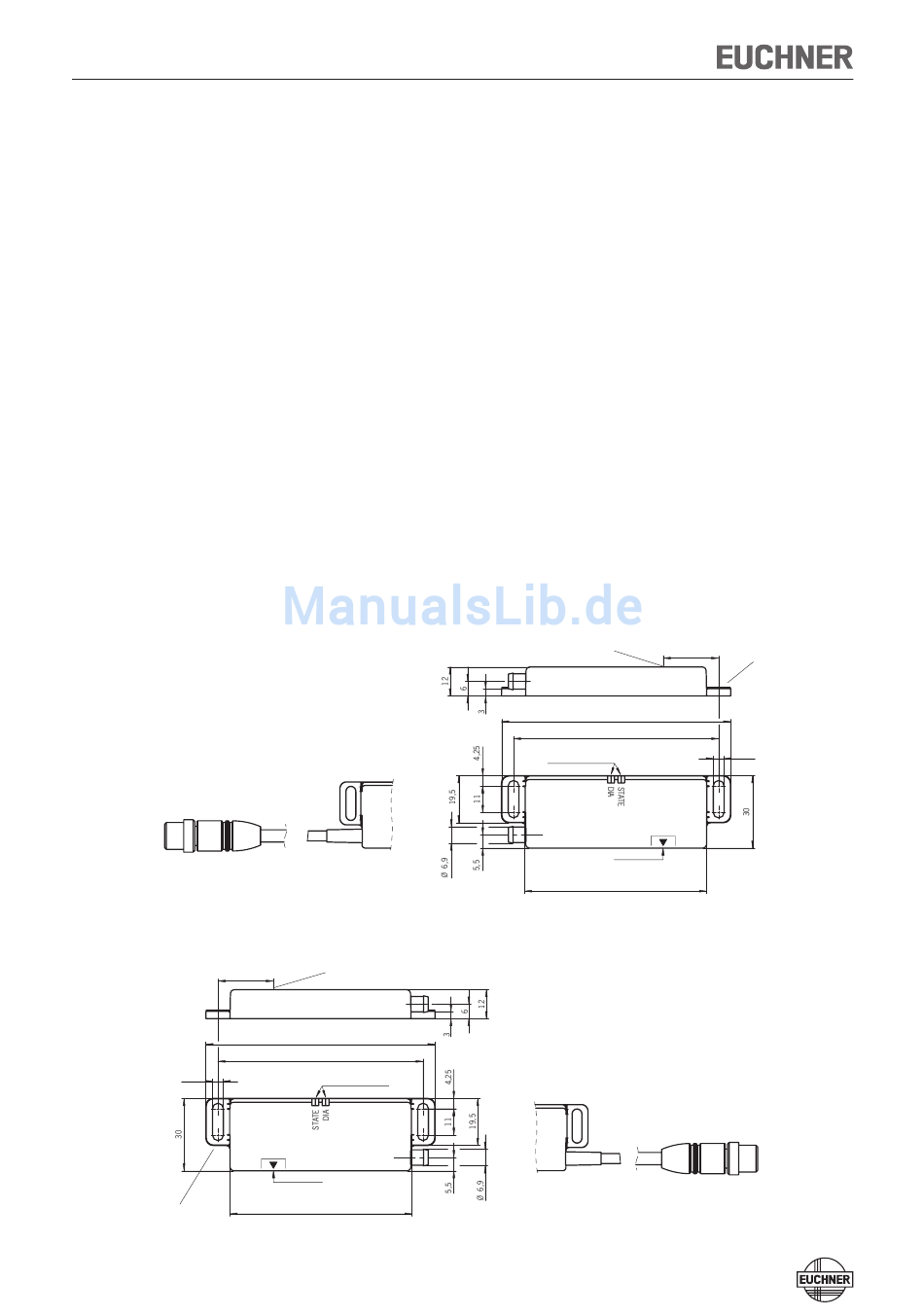

Maßzeichnungen
mit
Anschlussleitung
aktive Fläche
95
+0,5
85
LEDs
aktive Fläche
75,5
19
beträgt 400 ms.
on
Sicherheitsschalter CES-AP-CR2-AH...
aktive Fläche
23
95
+0,5
85
LEDs
aktive Fläche
75,5
mit
Anschlussleitung mit
Anschlussleitung
M12-Steckverbinder
Länge Leitungsstück:
200 mm
Befestigungslasche
mit Verstärkungsblech
4,4
