Betriebsanleitung Sicherheitsschalter CES-AP-C.2-AH
Wichtig!
Anschluss
Schließen Sie das Gerät an, wie in Bild 3 gezeigt. Der Ausgang OUT kann als
Meldeausgang auf eine Steuerung geführt werden.
Das Subsystem CES-AP entspricht PL e nach EN 13849-1. Um das Subsystem in
eine Struktur der Kategorie 3 bzw. 4 einzubinden, ist eine Überwachung der nach-
geschalteten Last erforderlich (der Rückführkreis muss überwacht werden).
Diese Beispiele zeigen nur einen Ausschnitt der für den Anschluss des CES-Sys-
tems relevant ist. Das dargestellte Beispiel stellt keine vollständige Systempla-
nung dar. Der Anwender trägt die Verantwortung für die sichere Einbindung in
das Gesamtsystem.
DC 24 V
-F1
M8 plug-connector
(6-pin)
CES-AP-C.2-...
GND

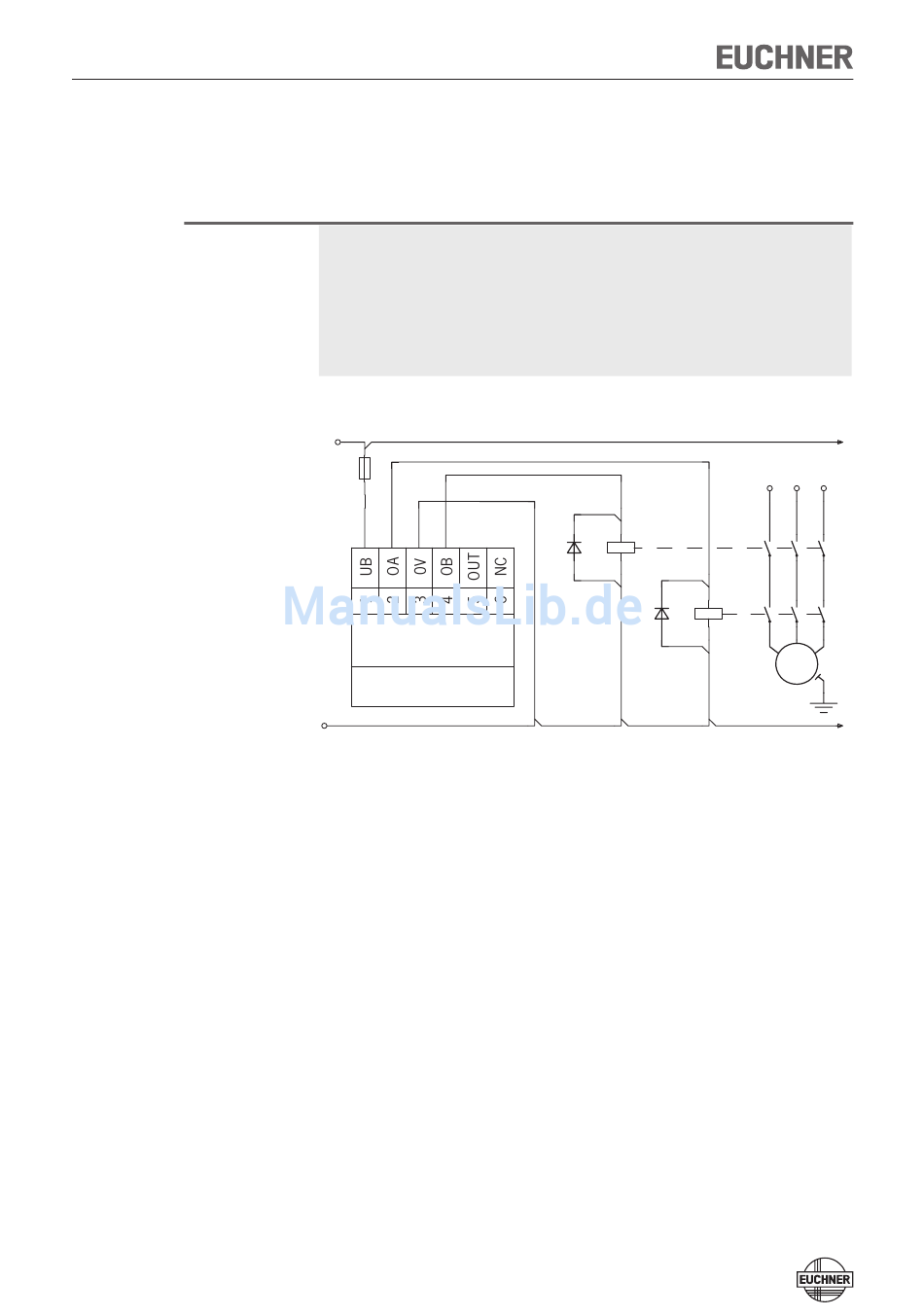

Bild 3: Anschlussbeispiel CES-AP-CR2-AH/CES-AP-CL2-AH
