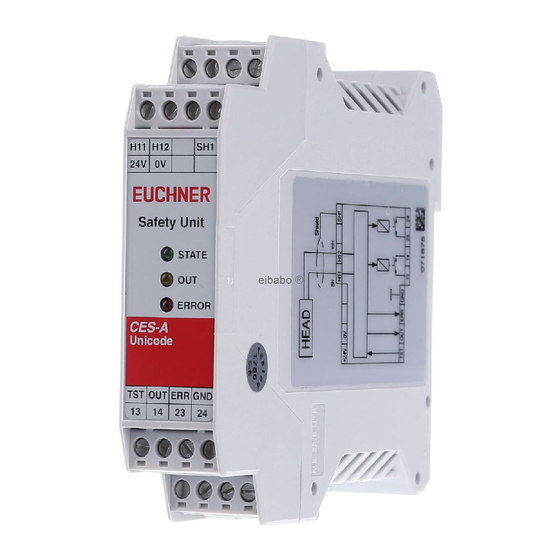

- Seite 1 Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B (Unicode)
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B Inhalt Zu diesem Dokument .................... 4 1.1. Gültigkeit ............................4 1.2. Zielgruppe ............................4 1.3. Zeichenerklärung ..........................4 1.4. Ergänzende Dokumente ........................4 Bestimmungsgemäßer Gebrauch ................5 Beschreibung der Sicherheitsfunktion ..............6 Haftungsausschluss und Gewährleistung ..............7 Allgemeine Sicherheitshinweise ................7 Funktion ....................... - Seite 3 Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B Bestellinformationen und Zubehör ............... 35 Kontrolle und Wartung ..................35 Service ......................35 Konformitätserklärung ..................36 2071873-19-08/20 (Originalbetriebsanleitung)
-
Seite 4: Zu Diesem Dokument
Lesen Sie immer alle Dokumente durch, um einen vollständigen Überblick für die sichere Instal- lation, Inbetriebnahme und Bedienung des Geräts zu bekommen. Die Dokumente können unter www.euchner.de heruntergeladen werden. Geben Sie hierzu die Dok. Nr. in die Suche ein. (Originalbetriebsanleitung) 2071873-19-08/20... -
Seite 5: Bestimmungsgemäßer Gebrauch
Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B 2. Bestimmungsgemäßer Gebrauch Auswertegeräte der Baureihe CES-A dienen zur Auswertung von sicherheitsgerichteten Signalen von EUCHNER Leseköpfen. Das System bildet eine Verriegelungseinrichtung ohne Zuhaltung. Es erfüllt die Anforderungen nach EN IEC 60947-5-3. Das System besteht aus Auswertegerät, Lesekopf und Betätiger. Es bildet eine Verriegelungseinrichtung mit hoher Codie- rungsstufe (Bauart 4). -
Seite 6: Beschreibung Der Sicherheitsfunktion
Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B Tabelle 1: Kombinationsmöglichkeiten von CES-Komponenten Betätiger Auswertegerät Lesekopf CES-A-LNA... Alle Artikel CES-A-LNA-SC 077715 CES-A-ABA-01 CES-A-LCA... 071850 Alle Artikel CES-A-LMN-SC 077790 CES-A-LQA-SC 095650 CES-A-LNA... Alle Artikel CES-A-LNA-SC 077715 CES-A-LCA... Alle Artikel CES-A-LMN-SC 077790 CES-A-LQA-SC 095650 CES-A-ABA-01B 083513... -
Seite 7: Haftungsausschluss Und Gewährleistung
Lesen Sie vor Gebrauch die Betriebsanleitung und bewahren Sie diese sorgfältig auf. Stellen Sie sicher, dass die Betriebsanleitung bei Montage, Inbetriebnahme und Wartungsarbeiten jederzeit zur Verfügung steht. Archivieren Sie daher zusätzlich ein gedrucktes Exemplar der Betriebsanleitung. Die Betriebsanleitung können Sie unter www.euchner.de herunterladen. 2071873-19-08/20 (Originalbetriebsanleitung) -
Seite 8: Funktion
Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B 6. Funktion Das Sicherheitssystem besteht aus drei Komponenten: Ì Codierter Betätiger Ì Lesekopf Ì Auswertegerät An das Auswertegerät kann 1 Lesekopf angeschlossen werden. Die Leseköpfe und Betätiger werden in einem speziellen Lernvorgang dem Gerät zugeordnet. Jeder ausgelieferte Betätiger besitzt eine eindeutige elektronische Codierung und ist damit für das eingesetzte System ein Unikat. -
Seite 9: Blockschaltbild Ces-A-Aba
Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B 6.1. Blockschaltbild CES-A-ABA-… CES-Auswertegerät Darstellung: Betätiger nicht im Ansprechbereich Schirmanschluss Lesekopf DDSP Codierter Betätiger DDSP: Trans- CPU-A CPU-B oppelt ynamischer ponder icherheits fad mit Fehler-Überwachung des Betätigers, des Lesekopfes und des Kabels zum Lesekopf Testeingang (siehe 9.3.1. Selbsttestung mit Testeingang TST auf Seite 16) Türmeldeausgang (kein Sicherheitsausgang) -
Seite 10: Montage
Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B 7. Montage HINWEIS Geräteschäden durch falschen Einbau oder ungeeignete Umgebungsbedingungen. Ì Lesekopf oder Betätiger dürfen nicht als Anschlag verwendet werden. Ì Beachten Sie EN ISO 14119:2013, Abschnitte 5.2 und 5.3, zur Befestigung des Sicherheitsschal- ters und des Betätigers. -
Seite 11: Elektrischer Anschluss
Das Anzugsdrehmoment der Schrauben auf den Anschlussklemmen muss 0,6 … 0,8 Nm betra- gen. Ì Die Anschlussleitung der Leseköpfe darf nur bei Berücksichtigung einer EMV-gerechten Konfektio- nierung mit EUCHNER-Steckverbindern verlängert werden. Zwischenklemmen dürfen nicht einge- setzt werden. Ì Der Schirm der Anschlussleitung des Lesekopfes muss an die entsprechende Klemme SH des Auswertegerätes angeschlossen werden. -
Seite 12: Korrekter Anschluss
Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B 8.4. Korrekter Anschluss Wichtig! Ì Zur Gewährleistung der Sicherheit müssen beide Sicherheitsausgänge (13/14 und 23/24) ausge- wertet werden. Ì Zum Erreichen der Kategorie 3 nach EN ISO 13849-1 ist eine Überwachung der nachgeschalteten Schütze erforderlich. WARNUNG Im Fehlerfall, Verlust der Sicherheitsfunktion durch falschen Anschluss. -
Seite 13: Anschlussbeispiel Ces-A-Aba-01B
Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B 8.5. Anschlussbeispiel CES-A-ABA-01B 24 VDC Trans- ponder Read- head EUCHNER CES-A-ABA-01B 083513 OUT ERR 13 14 Wichtig! Zum Erreichen der Kategorie 4 nach EN ISO 13849-1 ist eine Überwachung der nachgeschalteten Schütze erforderlich. Dieses Beispiel zeigt nur einen Ausschnitt der für den Anschluss des CES-Systems relevant ist. Das dargestellte Beispiel stellt keine vollständige Systemplanung dar. -
Seite 14: Inbetriebnahme
Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B 9. Inbetriebnahme 9.1. LED Anzeigen Bedeutung Bezeichnung Farbe STATE grün Statusanzeige (Multifunktionsanzeige über Blinkmodi) gelb Sicherheitskreis geschlossen Ì Bedienungsfehler oder Ì externer Fehler (Fehler im Rückführkreis) oder Ì ERROR ungültiger Lernvorgang oder Ì interner Gerätefehler oder Ì... -
Seite 15: Ersten Betätiger Lernen (Auslieferungszustand)
Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B 9.2.1. Ersten Betätiger Lernen (Auslieferungszustand) Zum Auslösen des ersten Lernvorganges müssen durch den Anwender folgende Vorgänge in der vorgegebenen Reihenfolge durchgeführt werden: 1. Lernvorgang starten - Betriebsspannung einschalten (STATE-LED blinkt mit ca. 4 Hz) - Zu überwachende Tür schließen (der Betätiger muss sich im Ansprechbereich des Lesekopfs befinden) - Lernvorgang beginnt (STATE-LED blinkt mit ca. -
Seite 16: Funktionskontrolle
Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B 9.3. Funktionskontrolle Nach der Installation und jedem Fehler muss eine vollständige Kontrolle der Sicherheitsfunktion durchgeführt werden. Gehen Sie dabei folgendermaßen vor: WARNUNG Tödliche Verletzung durch Fehler bei der Installation und Funktionskontrolle. Ì Stellen Sie vor der Funktionskontrolle sicher, dass sich keine Personen im Gefahrenbereich befinden. -
Seite 17: Systemzustandstabelle
Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B 10. Systemzustandstabelle LED-Anzeige Ausgang Ein- Ausgang Betriebsart Zustand Normalbetrieb, Tür geschlossen Normalbetrieb Normalbetrieb, Tür offen Erste Inbetriebnahme nach Auslieferung, bereit für ersten Lernvor- 4 Hz gang 1 Hz Lernvorgang (60 s) Inbetriebnahme Positiv-Quittung für erfolgreichem Lernvorgang Um den gelernten Code des Betätigers im Auswertegerät zu aktivie-... -
Seite 18: Technische Daten
Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B 11. Technische Daten 11.1. Auswertegerät CES-A-ABA-... Zulassungen Ì Gehäuse für Tragschienenmontage, IP20 Ì Relaisausgang Ì 1 Lesekopf anschließbar Maßzeichnung 22,5 H11 H12 24V 0V STATE ERROR passend für Standard-Tragschiene 35 mm Schaltverhalten Ì 2 Sicherheitsausgänge Schutzeinrichtung... - Seite 19 Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B Technische Daten CES-A-ABA-01B Wert Parameter Einheit min. typ. max. Gehäusewerkstoff Kunststoff PA6.6 Abmessungen 114 x 99 x 22,5 Masse Umgebungstemperatur bei U = DC 24 V °C Luftfeuchtigkeit, nicht betauend Schutzart IP20 Verschmutzungsgrad Montage Tragschiene 35 mm nach EN 60715 TH35 Anzahl der Leseköpfe 1 Lesekopf je Auswertegerät...
-
Seite 20: Lesekopf Ces-A-Lna
Ì Festangeschlossene Leitung Maßzeichnung "l" CES-A-L XXXXXX 2 Sicherheitsschrauben M4 x 14 32 ±0,1 im Lieferumfang enthalten aktive Fläche aktive Fläche Typischer Ansprechbereich Mit Auswertegerät CES-A-ABA-01 und Betätiger CES-A-BBA Ausgangszustand Betätiger Hysterese Lesekopf Ausschalt- Abstand s abstand Hysterese Einschalt- abstand Mittenversatz m [mm] Mit Auswertegerät CES-A-ABA-01B und Betätiger CES-A-BBA... -
Seite 21: Anschlussbelegung
Einbaulage beliebig Wirkungsweise induktiv Spannungsversorgung über Auswertegerät In Kombination mit Betätiger CES-A-BBA an Auswertegerät CES-A-ABA-01 Gesicherter Ausschaltabstand S Ansprechbereich bei Mittenversatz m = 0 - Einschaltabstand - Gesicherter Einschaltabstand S - Schalthysterese In Kombination mit Betätiger CES-A-BBA an Auswertegerät CES-A-ABA-01B... -
Seite 22: Lesekopf Ces-A-Lna-Sc
Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B 11.3. Lesekopf CES-A-LNA-SC Zulassungen Ì Quaderförmige Bauform 42 x 25 mm Ì M8-Steckverbinder Maßzeichnung 32,6 32 ±0,1 CES-A-L 077715 aktive Fläche min.38 aktive Fläche 2 Sicherheitsschrauben M4 x 14 im Lieferumfang enthalten Leitungsabgang bei abgewinkeltem Stecker CES-A-L 077715 Typischer Ansprechbereich Mit Auswertegerät CES-A-ABA-… und Betätiger CES-A-BBA Ausgangszustand Betätiger... - Seite 23 Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B Mit Auswertegerät CES-A-ABA-01B und Betätiger CES-A-BBA Ausgangszustand Betätiger Hysterese Lesekopf Abstand s Ausschalt- abstand Hysterese Einschalt- abstand Nebenkeule Nebenkeule Mittenversatz m [mm] HINWEIS Um nicht in den Ansprechbereich der Nebenkeulen zu gelangen, muss bei seitlicher Anfahrrichtung von Betätiger und Lesekopf ein Mindestabstand von s = 3 mm eingehalten werden.
- Seite 24 Einbaulage beliebig Wirkungsweise induktiv Spannungsversorgung über Auswertegerät In Kombination mit Betätiger CES-A-BBA an Auswertegerät CES-A-ABA-01 Gesicherter Ausschaltabstand S Ansprechbereich bei Mittenversatz m = 0 - Einschaltabstand - Gesicherter Einschaltabstand S - Schalthysterese In Kombination mit Betätiger CES-A-BBA an Auswertegerät CES-A-ABA-01B...
-
Seite 25: Lesekopf Ces-A-Lca
± 0,1 aktive Fläche Flachdichtung aktive Fläche 2 Sicherheitsschrauben M4 x 14 im Lieferumfang enthalten HINWEIS Bei der der Montage muss die beiliegende Flachdichtung verwendet werden. Typischer Ansprechbereich Mit Auswertegerät CES-A-ABA-01 und Betätiger CES-A-BCA Ausgangszustand Betätiger Hysterese Lesekopf Ausschalt- Abstand s abstand Hysterese... - Seite 26 Einbaulage beliebig Wirkungsweise induktiv Spannungsversorgung über Auswertegerät In Kombination mit Betätiger CES-A-BBA an Auswertegerät CES-A-ABA-01 Gesicherter Ausschaltabstand S Ansprechbereich bei Mittenversatz m = 0 - Einschaltabstand - Gesicherter Einschaltabstand S - Schalthysterese In Kombination mit Betätiger CES-A-BBA an Auswertegerät CES-A-ABA-01B...
-
Seite 27: Lesekopf Ces-A-Lqa-Sc
Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B Lesekopf CES-A-LQA-SC Zulassung Ì Quaderförmige Bauform 50 x 50 mm Ì M8-Steckverbinder) Maßzeichnung 20,2 0,25 ±0,15 aktive Fläche Typischer Ansprechbereich - 3 0 - 3 0 mit Betätiger CES-A-BBA oder CES-A-BCA mit Betätiger CES-A-BQA an Auswertegerät CES-A-ABA-01B Anschlussbelegung Lesekopf mit Anschlussleitung... - Seite 28 Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B Technische Daten Parameter Wert Einheit min. typ. Gehäusewerkstoff Fortron, glasfaserverstärkter Thermoplast, vollvergossen Abmessungen 50 x 50 x 20,2 Masse 0,08 Umgebungstemperatur °C Schutzart IP67 Einbaulage beliebig Wirkungsweise induktiv Spannungsversorgung über Auswertegerät In Kombination mit Betätiger CES-A-BBA oder CES-A-BCA Gesicherter Ausschaltabstand S Ansprechbereich bei Mittenversatz m = 0...
-
Seite 29: Lesekopf Ces-A-Lmn-Sc
Fläche 1) Freizone (Bereich der aktiven Fläche ohne Metallgehäuse) HINWEIS Der Lesekopf darf maximal bis zur Freizone (Bereich der aktiven Fläche ohne Metallgehäuse) eingebaut werden. Typischer Ansprechbereich Mit Auswertegerät CES-A-ABA-01 und Betätiger CES-A-BMB Betätiger Ausgangszustand Lese- kopf Hysterese Abstand s... - Seite 30 Einbaulage beliebig Wirkungsweise induktiv Spannungsversorgung über Auswertegerät In Kombination mit Betätiger CES-A-BMB an Auswertegerät CES-A-ABA-01 Gesicherter Ausschaltabstand S Ansprechbereich bei Mittenversatz m = 0 - Einschaltabstand - Gesicherter Einschaltabstand S - Schalthysterese In Kombination mit Betätiger CES-A-BMB an Auswertegerät CES-A-ABA-01B...
-
Seite 31: Betätiger Ces-A-Bba/Ces-A-Bca
Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B 11.6. Betätiger CES-A-BBA/CES-A-BCA Ì Quaderförmige Bauform 42 x 25 mm Ì CES-A-BCA geeignet für den Einsatz in aggressiven Medien (z. B. Säuren, Laugen) Ì In Kombination mit Lesekopf CES-A-LNA…/CES-A-LCA… Maßzeichnung CES-A-BBA CES-A-B 071840 32 ±0,1 aktive Fläche aktive Fläche 2 Sicherheitsschrauben M4 x 14 im Lieferumfang enthalten Maßzeichnung CES-A-BCA... -
Seite 32: Betätiger Ces-A-Bqa
Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B 11.7. Betätiger CES-A-BQA Ì Quaderförmige Bauform 50 x 50 mm Maßzeichnung CES-A-BQA 20,2 0,25 ±0,15 aktive Fläche Technische Daten Wert Parameter Einheit min. typ. Gehäusewerkstoff Fortron, glasfaserverstärkter Thermoplast, vollvergossen Abmessungen 50 x 50 x 20,2 Masse 0,07 Umgebungstemperatur °C Schutzart IP67 Einbaulage aktive Fläche gegenüber Lesekopf Spannungsversorgung induktiv über Lesekopf... -
Seite 33: Betätiger Ces-A-Bda-20
Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B 11.8. Betätiger CES-A-BDA-20 Ì Runde Bauform ∅ 20 mm Ì In Kombination mit Lesekopf CES-A-LNA…/CES-A-LCA… Maßzeichnung aktive Fläche aktive Fläche ∅ 20 Technische Daten Wert Parameter Einheit min. typ. Gehäusewerkstoff Kunststoff PC Abmessungen ∅ 20 x 2,2 Masse 0,0008 Umgebungstemperatur °C... -
Seite 34: Betätiger Ces-A-Bmb
Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B 11.9. Betätiger CES-A-BMB Ì Zylindrische Bauform M12 x 75 Ì In Kombination mit Lesekopf CES-A-LMN-SC (bei Lesekopf CES-A-LNA…/LCA… Ansprechbereich auf Anfrage) Maßzeichnung 0,80 aktive Fläche HINWEIS Ì Mit Hilfe eines Eindrehwerkzeugs (Best. Nr. 037 662) lässt sich der Betätiger in das vorgefertigte Gewinde M12 x 0,75 einschrauben. -
Seite 35: Bestellinformationen Und Zubehör
12. Bestellinformationen und Zubehör Tipp! Geeignetes Zubehör, wie z. B. Leitungen oder Montagematerial, finden Sie unter www.euchner.de. Geben Sie dazu die Bestellnummer Ihres Artikels in die Suche ein und öffnen Sie die Artikelansicht. Unter „Zubehör“ finden Sie Zubehörteile, die mit dem Artikel kombiniert werden können. -
Seite 36: Konformitätserklärung
Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B 15. Konformitätserklärung (Originalbetriebsanleitung) 2071873-19-08/20... - Seite 37 Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B 2071873-19-08/20 (Originalbetriebsanleitung)
- Seite 38 Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B (Originalbetriebsanleitung) 2071873-19-08/20...
- Seite 39 Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B 2071873-19-08/20 (Originalbetriebsanleitung)
- Seite 40 EUCHNER GmbH + Co. KG Kohlhammerstraße 16 70771 Leinfelden-Echterdingen info@euchner.de www.euchner.de Ausgabe: 2071873-19-08/20 Titel: Betriebsanleitung Berührungsloses Sicherheitssystem CES-A-ABA-01/CES-A-ABA-01B (Unicode) (Originalbetriebsanleitung) Copyright: © EUCHNER GmbH + Co. KG, 08/2020 Technische Änderungen vorbehalten, alle Angaben ohne Gewähr.
