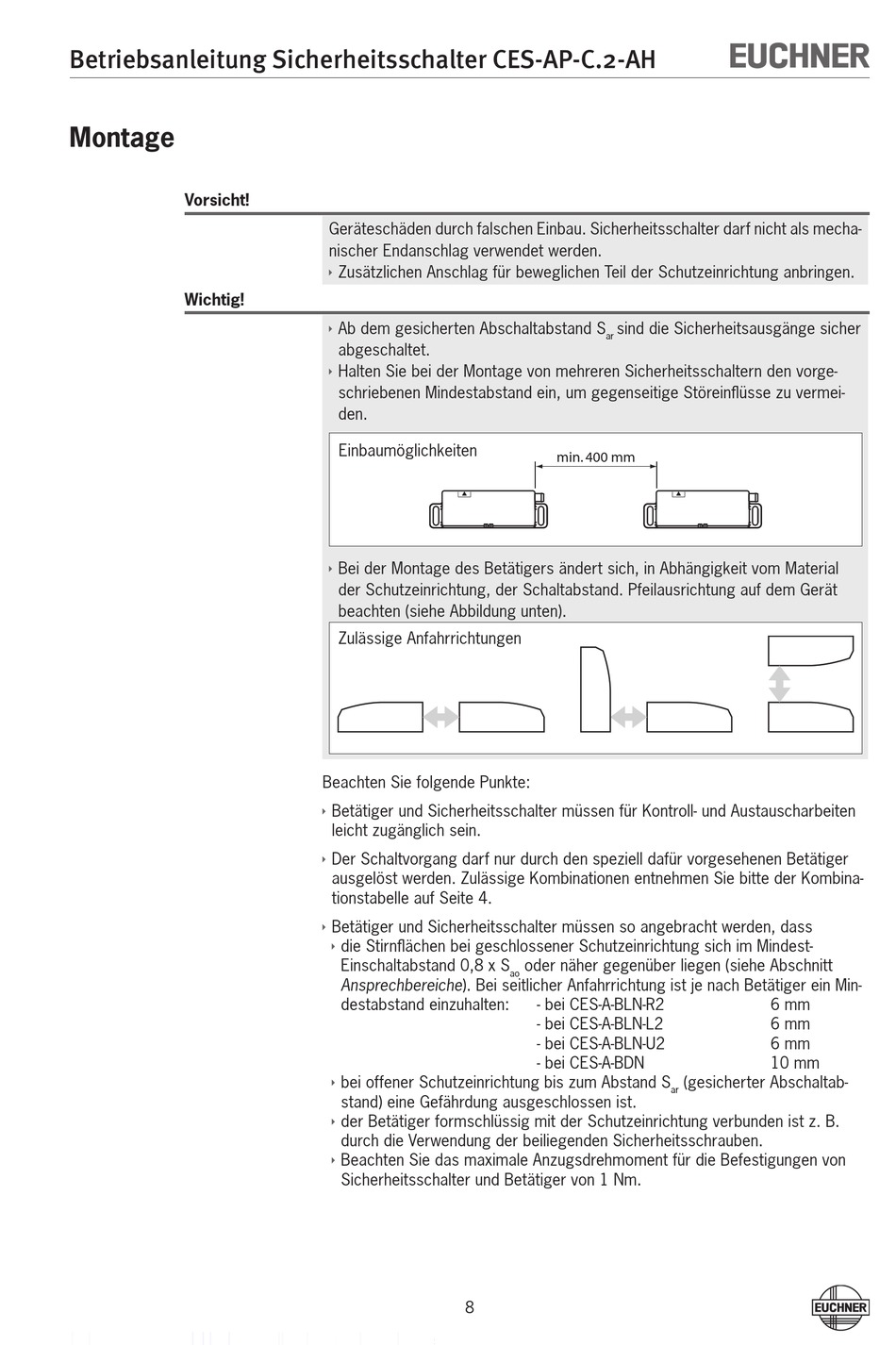

Betriebsanleitung Sicherheitsschalter CES-AP-C.2-AH

Montage

Vorsicht!
Wichtig!
Geräteschäden durch falschen Einbau. Sicherheitsschalter darf nicht als mecha-
nischer Endanschlag verwendet werden. 
  Ì
Zusätzlichen Anschlag für beweglichen Teil der Schutzeinrichtung anbringen.
  Ì
Ab dem gesicherten Abschaltabstand S
abgeschaltet.
  Ì
Halten Sie bei der Montage von mehreren Sicherheitsschaltern den vorge-
schriebenen Mindestabstand ein, um gegenseitige Störeinflüsse zu vermei-
den.
Einbaumöglichkeiten
  Ì
Bei der Montage des Betätigers ändert sich, in Abhängigkeit vom Material 
der Schutzeinrichtung, der Schaltabstand. Pfeilausrichtung auf dem Gerät 
beachten (siehe Abbildung unten).
Zulässige Anfahrrichtungen
Beachten Sie folgende Punkte:
  Ì
Betätiger und Sicherheitsschalter müssen für Kontroll- und Austauscharbeiten 
leicht zugänglich sein.
  Ì
Der Schaltvorgang darf nur durch den speziell dafür vorgesehenen Betätiger 
ausgelöst werden. Zulässige Kombinationen entnehmen Sie bitte der Kombina-
tionstabelle auf Seite 4.
  Ì
Betätiger und Sicherheitsschalter müssen so angebracht werden, dass
  Ì
die Stirnflächen bei geschlossener Schutzeinrichtung sich im Mindest-
Einschaltabstand 0,8 x S
Ansprechbereiche). Bei seitlicher Anfahrrichtung ist je nach Betätiger ein Min-
destabstand einzuhalten: 
   
   
   
  Ì
bei offener Schutzeinrichtung bis zum Abstand S
stand) eine Gefährdung ausgeschlossen ist.
  Ì
der Betätiger formschlüssig mit der Schutzeinrichtung verbunden ist z. B. 
durch die Verwendung der beiliegenden Sicherheitsschrauben.
  Ì
Beachten Sie das maximale Anzugsdrehmoment für die Befestigungen von 
Sicherheitsschalter und Betätiger von 1 Nm.
8
sind die Sicherheitsausgänge sicher 
ar 
min. 400 mm
 oder näher gegenüber liegen (siehe Abschnitt 
ao
- bei CES-A-BLN-R2 
- bei CES-A-BLN-L2 
- bei CES-A-BLN-U2 
- bei CES-A-BDN   
 (gesicherter Abschaltab-
ar
6 mm 
6 mm 
6 mm 
10 mm
