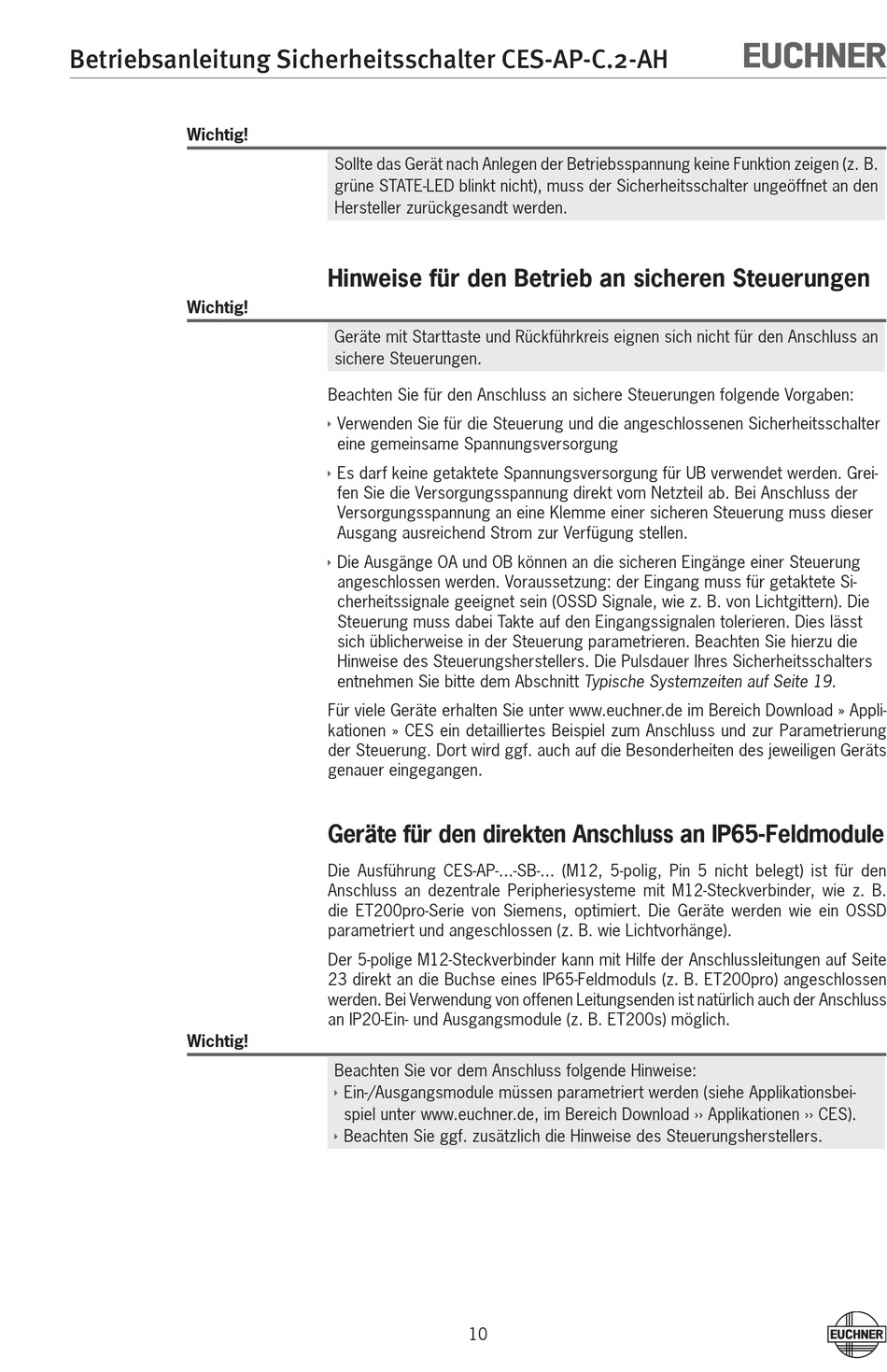

Betriebsanleitung Sicherheitsschalter CES-AP-C.2-AH
Wichtig!
Wichtig!
Wichtig!
Sollte das Gerät nach Anlegen der Betriebsspannung keine Funktion zeigen (z. B.
grüne STATE-LED blinkt nicht), muss der Sicherheitsschalter ungeöffnet an den
Hersteller zurückgesandt werden.
Hinweise für den Betrieb an sicheren Steuerungen
Geräte mit Starttaste und Rückführkreis eignen sich nicht für den Anschluss an
sichere Steuerungen.
Beachten Sie für den Anschluss an sichere Steuerungen folgende Vorgaben:
Ì
Verwenden Sie für die Steuerung und die angeschlossenen Sicherheitsschalter
eine gemeinsame Spannungsversorgung
Ì
Es darf keine getaktete Spannungsversorgung für UB verwendet werden. Grei-
fen Sie die Versorgungsspannung direkt vom Netzteil ab. Bei Anschluss der
Versorgungsspannung an eine Klemme einer sicheren Steuerung muss dieser
Ausgang ausreichend Strom zur Verfügung stellen.
Ì
Die Ausgänge OA und OB können an die sicheren Eingänge einer Steuerung
angeschlossen werden. Voraussetzung: der Eingang muss für getaktete Si-
cherheitssignale geeignet sein (OSSD Signale, wie z. B. von Lichtgittern). Die
Steuerung muss dabei Takte auf den Eingangssignalen tolerieren. Dies lässt
sich üblicherweise in der Steuerung parametrieren. Beachten Sie hierzu die
Hinweise des Steuerungsherstellers. Die Pulsdauer Ihres Sicherheitsschalters
entnehmen Sie bitte dem Abschnitt Typische Systemzeiten auf Seite 19.
Für viele Geräte erhalten Sie unter www.euchner.de im Bereich Download » Appli-
kationen » CES ein detailliertes Beispiel zum Anschluss und zur Parametrierung
der Steuerung. Dort wird ggf. auch auf die Besonderheiten des jeweiligen Geräts
genauer eingegangen.
Geräte für den direkten Anschluss an IP65-Feldmodule
Die Ausführung CES-AP-...-SB-... (M12, 5-polig, Pin 5 nicht belegt) ist für den
Anschluss an dezentrale Peripheriesysteme mit M12-Steckverbinder, wie z. B.
die ET200pro-Serie von Siemens, optimiert. Die Geräte werden wie ein OSSD
parametriert und angeschlossen (z. B. wie Lichtvorhänge).
Der 5-polige M12-Steckverbinder kann mit Hilfe der Anschlussleitungen auf Seite
23 direkt an die Buchse eines IP65-Feldmoduls (z. B. ET200pro) angeschlossen
werden. Bei Verwendung von offenen Leitungsenden ist natürlich auch der Anschluss
an IP20-Ein- und Ausgangsmodule (z. B. ET200s) möglich.
Beachten Sie vor dem Anschluss folgende Hinweise:
Ì
Ein-/Ausgangsmodule müssen parametriert werden (siehe Applikationsbei-
spiel unter www.euchner.de, im Bereich Download ›› Applikationen ›› CES).
Ì
Beachten Sie ggf. zusätzlich die Hinweise des Steuerungsherstellers.
10
