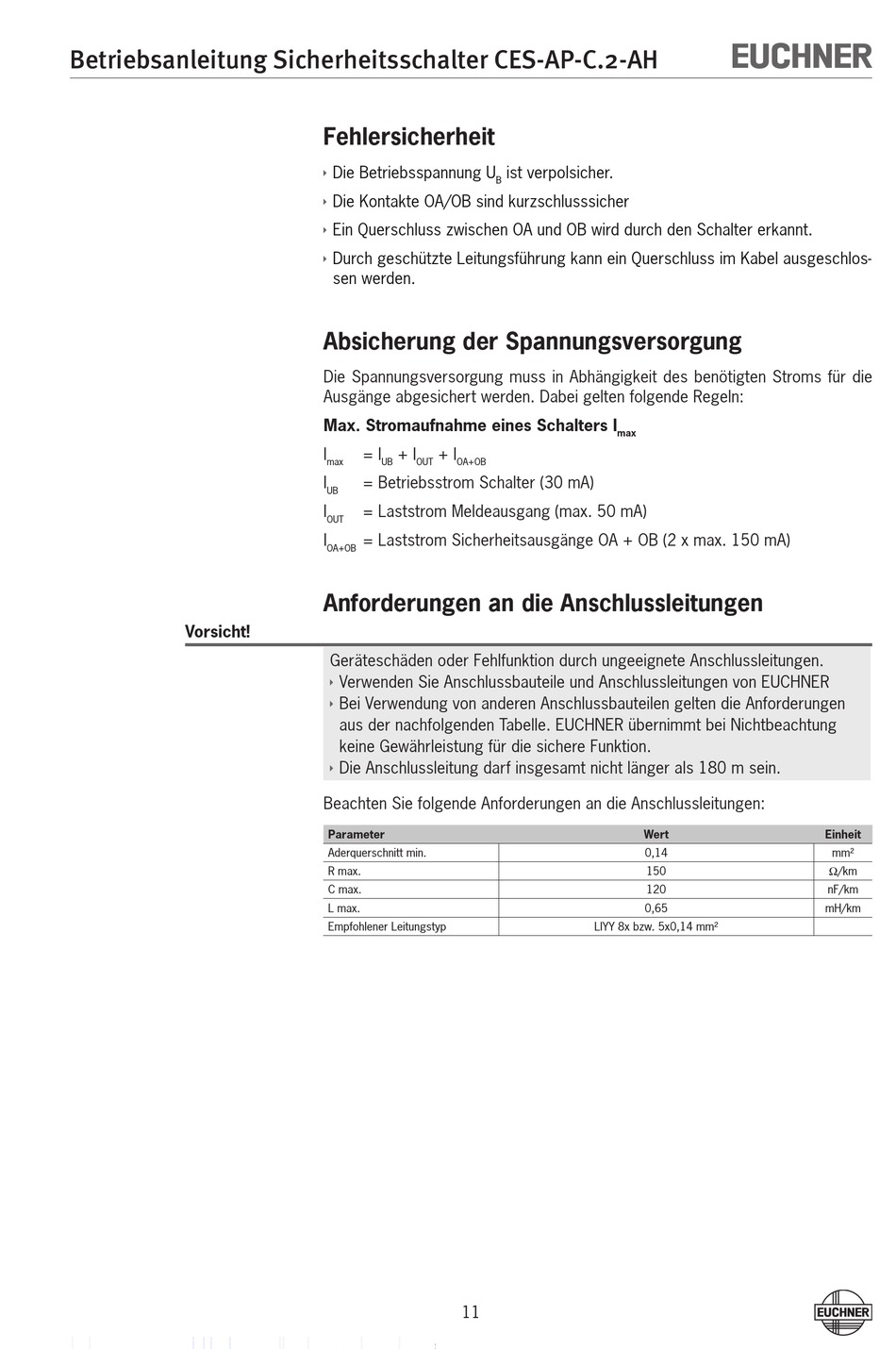

Betriebsanleitung Sicherheitsschalter CES-AP-C.2-AH
Vorsicht!
Fehlersicherheit
Ì
Die Betriebsspannung U
ist verpolsicher.
B
Ì
Die Kontakte OA/OB sind kurzschlusssicher
Ì
Ein Querschluss zwischen OA und OB wird durch den Schalter erkannt.
Ì
Durch geschützte Leitungsführung kann ein Querschluss im Kabel ausgeschlos-
sen werden.
Absicherung der Spannungsversorgung
Die Spannungsversorgung muss in Abhängigkeit des benötigten Stroms für die
Ausgänge abgesichert werden. Dabei gelten folgende Regeln:
Max. Stromaufnahme eines Schalters I
I
= I
+ I
+ I
max
UB
OUT
OA+OB
I
= Betriebsstrom Schalter (30 mA)
UB
I
= Laststrom Meldeausgang (max. 50 mA)
OUT
I
= Laststrom Sicherheitsausgänge OA + OB (2 x max. 150 mA)
OA+OB
Anforderungen an die Anschlussleitungen
Geräteschäden oder Fehlfunktion durch ungeeignete Anschlussleitungen.
Ì
Verwenden Sie Anschlussbauteile und Anschlussleitungen von EUCHNER
Ì
Bei Verwendung von anderen Anschlussbauteilen gelten die Anforderungen
aus der nachfolgenden Tabelle. EUCHNER übernimmt bei Nichtbeachtung
keine Gewährleistung für die sichere Funktion.
Ì
Die Anschlussleitung darf insgesamt nicht länger als 180 m sein.
Beachten Sie folgende Anforderungen an die Anschlussleitungen:
Parameter
Aderquerschnitt min.
R max.
C max.
L max.
Empfohlener Leitungstyp
11
max
Wert
0,14
150
120
0,65
LIYY 8x bzw. 5x0,14 mm²
Einheit
mm²
W/km
nF/km
mH/km
