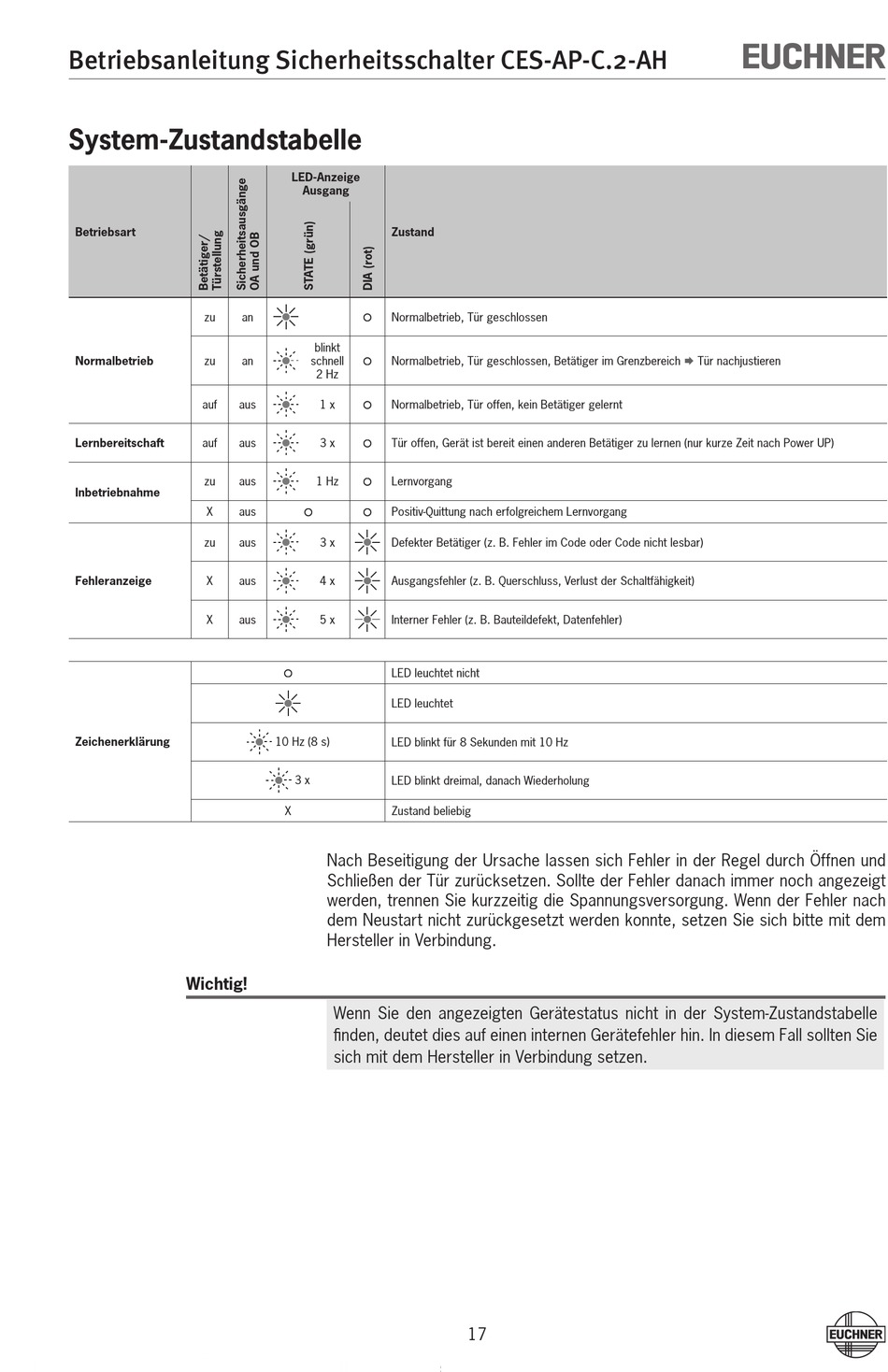

Betriebsanleitung Sicherheitsschalter CES-AP-C.2-AH
System-Zustandstabelle
Betriebsart
zu
an
Normalbetrieb
zu
an
auf
aus
Lernbereitschaft
auf
aus
zu
aus
Inbetriebnahme
X
aus
zu
aus
Fehleranzeige
X
aus
X
aus
Zeichenerklärung
Wichtig!
LED-Anzeige
Ausgang
Zustand
Normalbetrieb, Tür geschlossen
blinkt
schnell
Normalbetrieb, Tür geschlossen, Betätiger im Grenzbereich ¨ Tür nachjustieren
2 Hz
1 x
Normalbetrieb, Tür offen, kein Betätiger gelernt
3 x
Tür offen, Gerät ist bereit einen anderen Betätiger zu lernen (nur kurze Zeit nach Power UP)
1 Hz
Lernvorgang
Positiv-Quittung nach erfolgreichem Lernvorgang
3 x
Defekter Betätiger (z. B. Fehler im Code oder Code nicht lesbar)
4 x
Ausgangsfehler (z. B. Querschluss, Verlust der Schaltfähigkeit)
5 x
Interner Fehler (z. B. Bauteildefekt, Datenfehler)
LED leuchtet nicht
LED leuchtet
10 Hz (8 s)
LED blinkt für 8 Sekunden mit 10 Hz
3 x
LED blinkt dreimal, danach Wiederholung
X
Zustand beliebig
Nach Beseitigung der Ursache lassen sich Fehler in der Regel durch Öffnen und
Schließen der Tür zurücksetzen. Sollte der Fehler danach immer noch angezeigt
werden, trennen Sie kurzzeitig die Spannungsversorgung. Wenn der Fehler nach
dem Neustart nicht zurückgesetzt werden konnte, setzen Sie sich bitte mit dem
Hersteller in Verbindung.
Wenn Sie den angezeigten Gerätestatus nicht in der System-Zustandstabelle
finden, deutet dies auf einen internen Gerätefehler hin. In diesem Fall sollten Sie
sich mit dem Hersteller in Verbindung setzen.
