4.2. Kaskadierung

Zur einfachen Absicherung benachbarter Schutzfel-
der lassen sich Safe200 oder Safe400 Lichtvor-
hänge einfach mit Erweiterungsmodulen kaskadie-
ren (Abbildung 7). Eine solche Kaskadierung erlaubt
die Absicherung von z.B. der Vorder-, Ober- und der
Rückseite einer Maschine mit Hilfe nur eines Licht-
vorhangsystems. Die einzelnen Kaskadierungen
können mit Hilfe komfortabler Steckverbinder schnell
und unkompliziert miteinander verbunden werden.
Es sind lediglich die folgenden Einschränkungen zu
berücksichtigen:
• Maximal 255 Lichtstrahlen pro Kontroller
• Schutzfeldlänge in Vielfachen von 50 mm
• 10 m maximale Gesamtlänge für Lichtvorhang,
Erweiterungsmodule
(kombiniert, Abbildung 8)
• Es dürfen zwischen den Profilen und einem
Sicherheitskontroller vom Typ SafeC 200 /
SafeC 400 oder SafeCIS3 nur die von der
CEDES konfektionierten Kabel verwendet wer-
den.
Die Erweiterungsmodule sind durch steckbare Ver-
bindungskabel mit dem Hauptsystem verbunden.
Der Anwender definiert:
•
Länge der Verbindungskabel,
•
Hauptsystem (Schutzfeldhöhe)
•
Länge der Verlängerungskabel und
•
Erweiterungsmodule (Schutzfeldhöhe)
Abbildung 8: Absicherung der Vorder- und Rückseite einer Maschine mit nur einem kaskadierten Safe200 / Safe400 System. Die Länge des
Systems setzt sich aus den einzelnen Längen der Schutzfelder, Anschluss- und Extensionskabel zusammen.
6
und Verbindungskabel
Extensionskabel
www.cedes-sa.com
Bedienungsanleitung
Zubehör, wie z.B. ein vollständiger Montagesatz
oder Prüfstäbe, sind bei jeder Lieferung im vollem
Umfang enthalten.

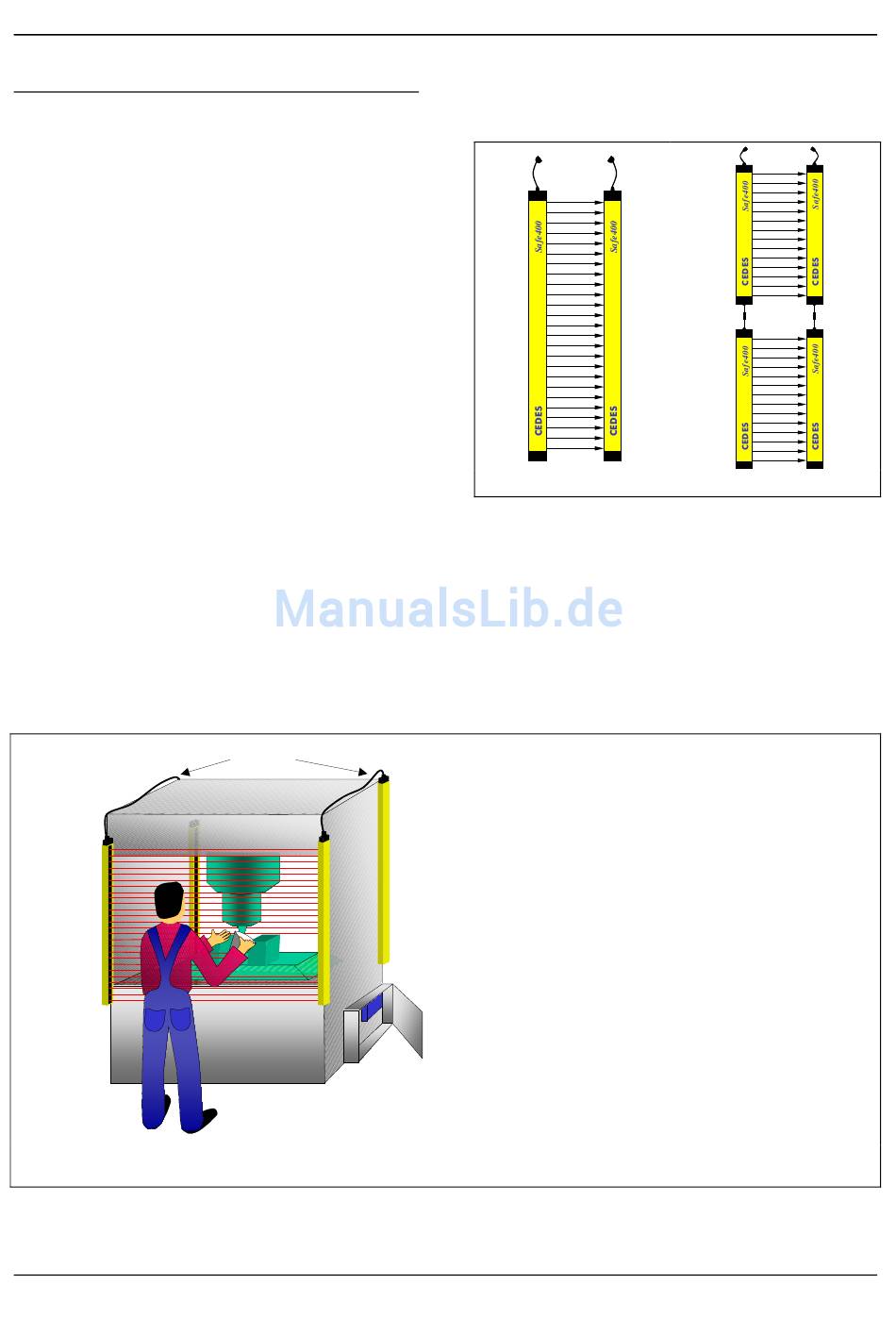

Abbildung 7: Beispiele für Standard- und kaskadierte Systeme
Aus Sicherheitsgründen ist es notwendig, dass zu-
sammengesetzte Lichtvorhänge,
beschrieben sind, im Herstellerwerk konfiguriert und
als Gesamtkonfiguration geprüft werden.
Bemerkung:
Bei kaskadierten Systemen leuchten nur die LED
am ersten Sicherheitslichtvorhang
Sicherheitskontroller).
Systemlänge:
1 x Länge Anschlusskabel
+ 1 x Schutzfeldlänge Vorderseite
+ 1 x Länge Verlängerungskabel
+ 1 x Schutzfeldlänge Rückseite
--------------------------------------------------------
Gesamtlänge (max. 10 m)
wie sie
(nahe
