Massbilder

8.1. Systeme mit einem Schutzfeld

Standardprofil
L =
Schutzfeldhöhe
15
Lichtvorhang
Robustes Profil
20
Ø 15
Kabelclip
Sicherheitsklammer
Ø 6 mm
weiss (Sender)
30
blau (Empfänger)
Biegeradius min. R = 35 mm
Anschlusskabel
2, 3, 5 oder 8 m

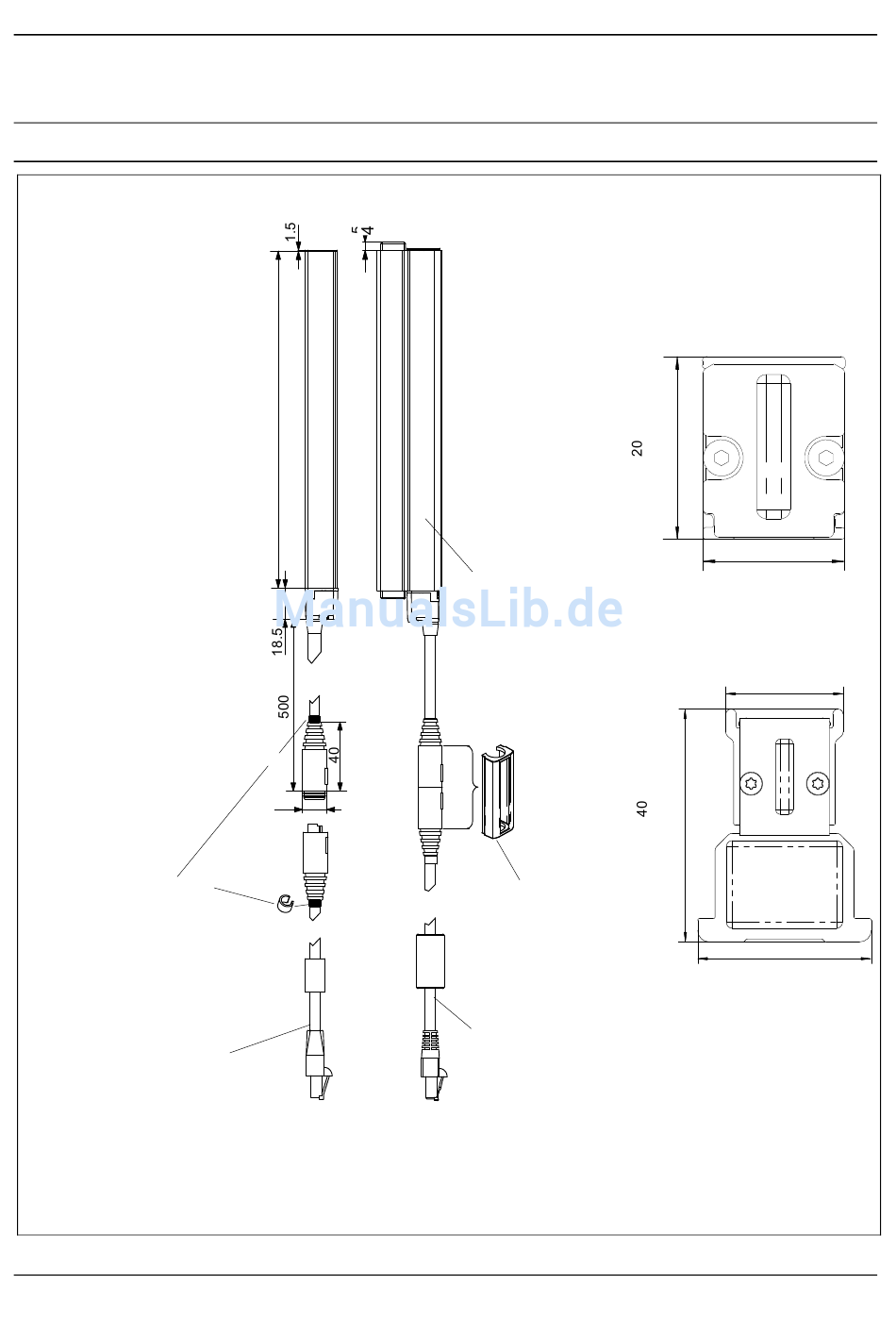

Abbildung 21: Massbild, Querschnitt mit Anschlussstecker
