LI 9TU - LI 12TU

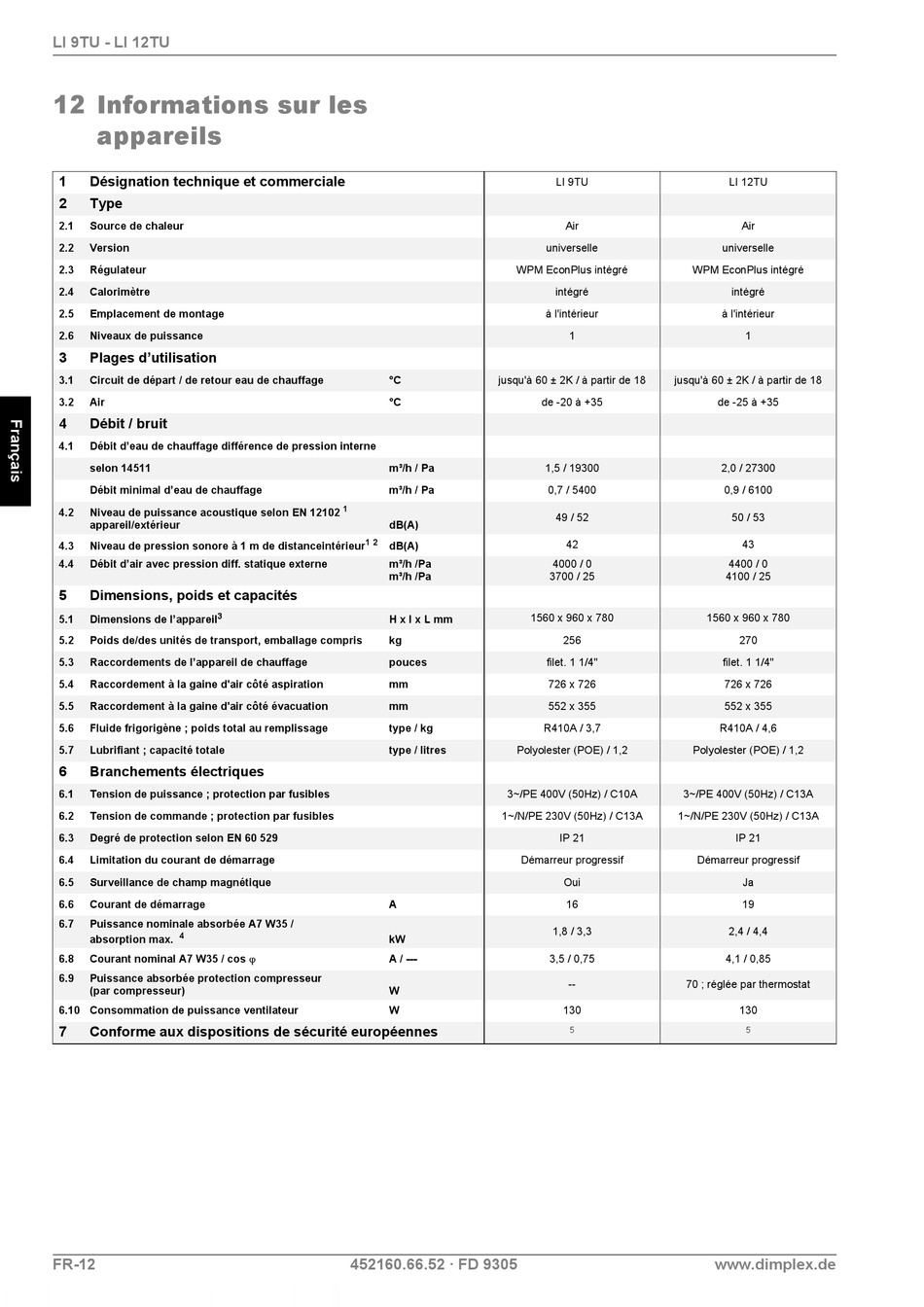

12 Informations sur les
appareils
1 Désignation technique et commerciale
2 Type
2.1 Source de chaleur
2.2 Version
2.3 Régulateur
2.4 Calorimètre
2.5 Emplacement de montage
2.6 Niveaux de puissance
3 Plages d'utilisation
3.1 Circuit de départ / de retour eau de chauffage
3.2 Air
4 Débit / bruit
4.1 Débit d'eau de chauffage différence de pression interne
selon 14511
Débit minimal d'eau de chauffage
4.2 Niveau de puissance acoustique selon EN 12102
appareil/extérieur
4.3 Niveau de pression sonore à 1 m de distanceintérieur
4.4 Débit d'air avec pression diff. statique externe
5 Dimensions, poids et capacités
3
5.1 Dimensions de l'appareil
5.2 Poids de/des unités de transport, emballage compris
5.3 Raccordements de l'appareil de chauffage
5.4 Raccordement à la gaine d'air côté aspiration
5.5 Raccordement à la gaine d'air côté évacuation
5.6 Fluide frigorigène ; poids total au remplissage
5.7 Lubrifiant ; capacité totale
6 Branchements électriques
6.1 Tension de puissance ; protection par fusibles
6.2 Tension de commande ; protection par fusibles
6.3 Degré de protection selon EN 60 529
6.4 Limitation du courant de démarrage
6.5 Surveillance de champ magnétique
6.6 Courant de démarrage
6.7 Puissance nominale absorbée A7 W35 /
4
absorption max.
Courant nominal A7 W35 / cos 
6.8
6.9 Puissance absorbée protection compresseur
(par compresseur)
6.10 Consommation de puissance ventilateur
7 Conforme aux dispositions de sécurité européennes
FR-12
WPM EconPlus intégré
°C jusqu'à 60 ± 2K / à partir de 18
°C
m³/h / Pa
m³/h / Pa
1
dB(A)
1 2
dB(A)
m³/h /Pa
m³/h /Pa
H x l x L mm
kg
pouces
mm
mm
type / kg
type / litres Polyolester (POE) / 1,2
3~/PE 400V (50Hz) / C10A
1~/N/PE 230V (50Hz) / C13A
A
kW
A / ---
W
W
452160.66.52 · FD 9305
LI 9TU
Air
universelle
WPM EconPlus intégré
intégré
à l'intérieur
1
jusqu'à 60 ± 2K / à partir de 18
de -20 à +35
1,5 / 19300
0,7 / 5400
49 / 52
42
4000 / 0
3700 / 25
1560 x 960 x 780
256
filet. 1 1/4"
726 x 726
552 x 355
R410A / 3,7
Polyolester (POE) / 1,2
3~/PE 400V (50Hz) / C13A
1~/N/PE 230V (50Hz) / C13A
IP 21
Démarreur progressif
Oui
16
1,8 / 3,3
3,5 / 0,75
-- 70 ; réglée par thermostat
130
5
LI 12TU
Air
universelle
intégré
à l'intérieur
1
de -25 à +35
2,0 / 27300
0,9 / 6100
50 / 53
43
4400 / 0
4100 / 25
1560 x 960 x 780
270
filet. 1 1/4"
726 x 726
552 x 355
R410A / 4,6
IP 21
Démarreur progressif
Ja
19
2,4 / 4,4
4,1 / 0,85
130
5
