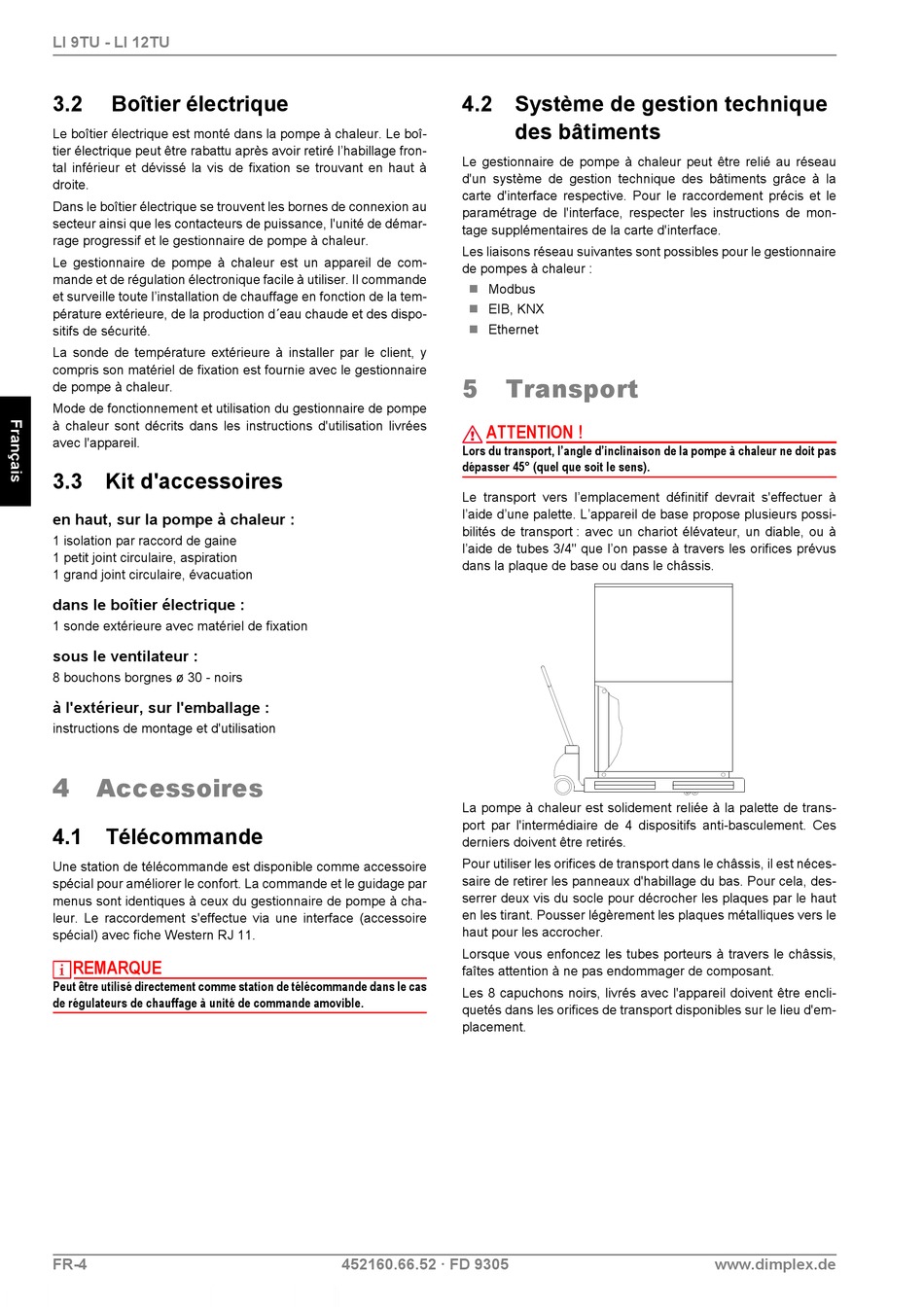

3.2 Boîtier électrique
Le boîtier électrique est monté dans la pompe à chaleur. Le boî-
tier électrique peut être rabattu après avoir retiré l'habillage fron-
tal inférieur et dévissé la vis de fixation se trouvant en haut à
droite.
Dans le boîtier électrique se trouvent les bornes de connexion au
secteur ainsi que les contacteurs de puissance, l'unité de démar-
rage progressif et le gestionnaire de pompe à chaleur.
Le gestionnaire de pompe à chaleur est un appareil de com-
mande et de régulation électronique facile à utiliser. Il commande
et surveille toute l'installation de chauffage en fonction de la tem-
pérature extérieure, de la production d´eau chaude et des dispo-
sitifs de sécurité.
La sonde de température extérieure à installer par le client, y
compris son matériel de fixation est fournie avec le gestionnaire
de pompe à chaleur.
Mode de fonctionnement et utilisation du gestionnaire de pompe
à chaleur sont décrits dans les instructions d'utilisation livrées
avec l'appareil.

3.3 Kit d'accessoires

en haut, sur la pompe à chaleur :
1 isolation par raccord de gaine
1 petit joint circulaire, aspiration
1 grand joint circulaire, évacuation
dans le boîtier électrique :
1 sonde extérieure avec matériel de fixation
sous le ventilateur :
8 bouchons borgnes ø 30 - noirs
à l'extérieur, sur l'emballage :
instructions de montage et d'utilisation
4 Accessoires
4.1 Télécommande
Une station de télécommande est disponible comme accessoire
spécial pour améliorer le confort. La commande et le guidage par
menus sont identiques à ceux du gestionnaire de pompe à cha-
leur. Le raccordement s'effectue via une interface (accessoire
spécial) avec fiche Western RJ 11.
REMARQUE
Peut être utilisé directement comme station de télécommande dans le cas
de régulateurs de chauffage à unité de commande amovible.
FR-4
4.2 Système de gestion technique
des bâtiments
Le gestionnaire de pompe à chaleur peut être relié au réseau
d'un système de gestion technique des bâtiments grâce à la
carte d'interface respective. Pour le raccordement précis et le
paramétrage de l'interface, respecter les instructions de mon-
tage supplémentaires de la carte d'interface.
Les liaisons réseau suivantes sont possibles pour le gestionnaire
de pompes à chaleur :
 Modbus
 EIB, KNX
 Ethernet
5 Transport
ATTENTION !
Lors du transport, l'angle d'inclinaison de la pompe à chaleur ne doit pas
dépasser 45° (quel que soit le sens).
Le transport vers l'emplacement définitif devrait s'effectuer à
l'aide d'une palette. L'appareil de base propose plusieurs possi-
bilités de transport : avec un chariot élévateur, un diable, ou à
l'aide de tubes 3/4" que l'on passe à travers les orifices prévus
dans la plaque de base ou dans le châssis.
La pompe à chaleur est solidement reliée à la palette de trans-
port par l'intermédiaire de 4 dispositifs anti-basculement. Ces
derniers doivent être retirés.
Pour utiliser les orifices de transport dans le châssis, il est néces-
saire de retirer les panneaux d'habillage du bas. Pour cela, des-
serrer deux vis du socle pour décrocher les plaques par le haut
en les tirant. Pousser légèrement les plaques métalliques vers le
haut pour les accrocher.
Lorsque vous enfoncez les tubes porteurs à travers le châssis,
faîtes attention à ne pas endommager de composant.
Les 8 capuchons noirs, livrés avec l'appareil doivent être encli-
quetés dans les orifices de transport disponibles sur le lieu d'em-
placement.
