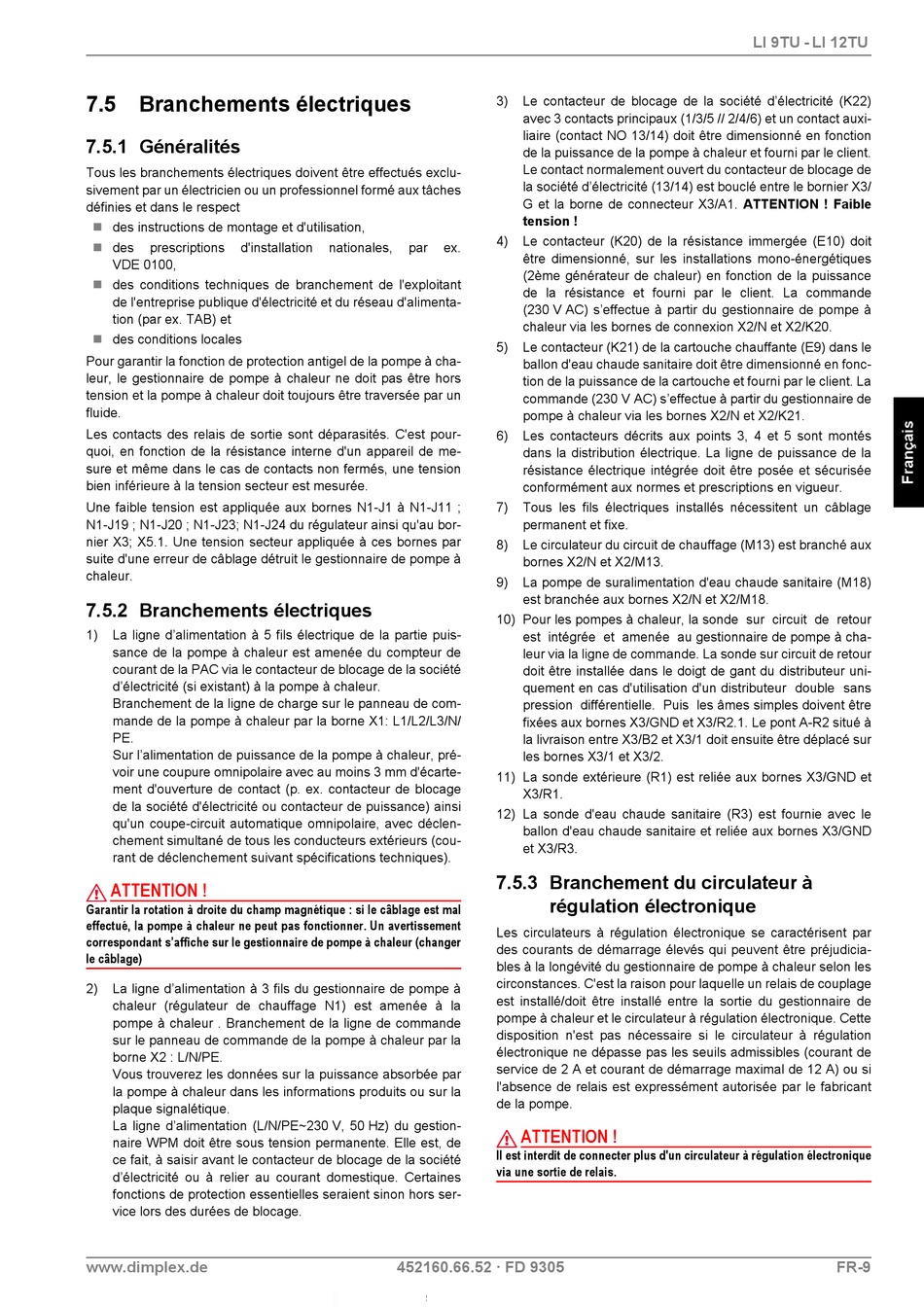

7.5 Branchements électriques
7.5.1 Généralités
Tous les branchements électriques doivent être effectués exclu-
sivement par un électricien ou un professionnel formé aux tâches
définies et dans le respect
 des instructions de montage et d'utilisation,
 des prescriptions d'installation
VDE 0100,
 des conditions techniques de branchement de l'exploitant
de l'entreprise publique d'électricité et du réseau d'alimenta-
tion (par ex. TAB) et
 des conditions locales
Pour garantir la fonction de protection antigel de la pompe à cha-
leur, le gestionnaire de pompe à chaleur ne doit pas être hors
tension et la pompe à chaleur doit toujours être traversée par un
fluide.
Les contacts des relais de sortie sont déparasités. C'est pour-
quoi, en fonction de la résistance interne d'un appareil de me-
sure et même dans le cas de contacts non fermés, une tension
bien inférieure à la tension secteur est mesurée.
Une faible tension est appliquée aux bornes N1-J1 à N1-J11 ;
N1-J19 ; N1-J20 ; N1-J23; N1-J24 du régulateur ainsi qu'au bor-
nier X3; X5.1. Une tension secteur appliquée à ces bornes par
suite d'une erreur de câblage détruit le gestionnaire de pompe à
chaleur.
7.5.2 Branchements électriques
1) La ligne d'alimentation à 5 fils électrique de la partie puis-
sance de la pompe à chaleur est amenée du compteur de
courant de la PAC via le contacteur de blocage de la société
d'électricité (si existant) à la pompe à chaleur.
Branchement de la ligne de charge sur le panneau de com-
mande de la pompe à chaleur par la borne X1: L1/L2/L3/N/
PE.
Sur l'alimentation de puissance de la pompe à chaleur, pré-
voir une coupure omnipolaire avec au moins 3 mm d'écarte-
ment d'ouverture de contact (p. ex. contacteur de blocage
de la société d'électricité ou contacteur de puissance) ainsi
qu'un coupe-circuit automatique omnipolaire, avec déclen-
chement simultané de tous les conducteurs extérieurs (cou-
rant de déclenchement suivant spécifications techniques).
ATTENTION !
Garantir la rotation à droite du champ magnétique : si le câblage est mal
effectué, la pompe à chaleur ne peut pas fonctionner. Un avertissement
correspondant s'affiche sur le gestionnaire de pompe à chaleur (changer
le câblage)
2) La ligne d'alimentation à 3 fils du gestionnaire de pompe à
chaleur (régulateur de chauffage N1) est amenée à la
pompe à chaleur . Branchement de la ligne de commande
sur le panneau de commande de la pompe à chaleur par la
borne X2 : L/N/PE.
Vous trouverez les données sur la puissance absorbée par
la pompe à chaleur dans les informations produits ou sur la
plaque signalétique.
La ligne d'alimentation (L/N/PE~230 V, 50 Hz) du gestion-
naire WPM doit être sous tension permanente. Elle est, de
ce fait, à saisir avant le contacteur de blocage de la société
d'électricité ou à relier au courant domestique. Certaines
fonctions de protection essentielles seraient sinon hors ser-
vice lors des durées de blocage.
www.dimplex.de
3)
4)
nationales, par ex.
5)
6)
7)
8)
9)
10) Pour les pompes à chaleur, la sonde sur circuit de retour
11) La sonde extérieure (R1) est reliée aux bornes X3/GND et
12) La sonde d'eau chaude sanitaire (R3) est fournie avec le
7.5.3 Branchement du circulateur à
Les circulateurs à régulation électronique se caractérisent par
des courants de démarrage élevés qui peuvent être préjudicia-
bles à la longévité du gestionnaire de pompe à chaleur selon les
circonstances. C'est la raison pour laquelle un relais de couplage
est installé/doit être installé entre la sortie du gestionnaire de
pompe à chaleur et le circulateur à régulation électronique. Cette
disposition n'est pas nécessaire si le circulateur à régulation
électronique ne dépasse pas les seuils admissibles (courant de
service de 2 A et courant de démarrage maximal de 12 A) ou si
l'absence de relais est expressément autorisée par le fabricant
de la pompe.
Il est interdit de connecter plus d'un circulateur à régulation électronique
via une sortie de relais.
452160.66.52 · FD 9305
Le contacteur de blocage de la société d'électricité (K22)
avec 3 contacts principaux (1/3/5 // 2/4/6) et un contact auxi-
liaire (contact NO 13/14) doit être dimensionné en fonction
de la puissance de la pompe à chaleur et fourni par le client.
Le contact normalement ouvert du contacteur de blocage de
la société d'électricité (13/14) est bouclé entre le bornier X3/
G et la borne de connecteur X3/A1. ATTENTION ! Faible
tension !
Le contacteur (K20) de la résistance immergée (E10) doit
être dimensionné, sur les installations mono-énergétiques
(2ème générateur de chaleur) en fonction de la puissance
de la résistance et fourni par le client. La commande
(230 V AC) s'effectue à partir du gestionnaire de pompe à
chaleur via les bornes de connexion X2/N et X2/K20.
Le contacteur (K21) de la cartouche chauffante (E9) dans le
ballon d'eau chaude sanitaire doit être dimensionné en fonc-
tion de la puissance de la cartouche et fourni par le client. La
commande (230 V AC) s'effectue à partir du gestionnaire de
pompe à chaleur via les bornes X2/N et X2/K21.
Les contacteurs décrits aux points 3, 4 et 5 sont montés
dans la distribution électrique. La ligne de puissance de la
résistance électrique intégrée doit être posée et sécurisée
conformément aux normes et prescriptions en vigueur.
Tous les fils électriques installés nécessitent un câblage
permanent et fixe.
Le circulateur du circuit de chauffage (M13) est branché aux
bornes X2/N et X2/M13.
La pompe de suralimentation d'eau chaude sanitaire (M18)
est branchée aux bornes X2/N et X2/M18.
est intégrée et amenée au gestionnaire de pompe à cha-
leur via la ligne de commande. La sonde sur circuit de retour
doit être installée dans le doigt de gant du distributeur uni-
quement en cas d'utilisation d'un distributeur double sans
pression différentielle. Puis les âmes simples doivent être
fixées aux bornes X3/GND et X3/R2.1. Le pont A-R2 situé à
la livraison entre X3/B2 et X3/1 doit ensuite être déplacé sur
les bornes X3/1 et X3/2.
X3/R1.
ballon d'eau chaude sanitaire et reliée aux bornes X3/GND
et X3/R3.
régulation électronique
ATTENTION !
LI 9TU - LI 12TU
