5. Hubeinstellung

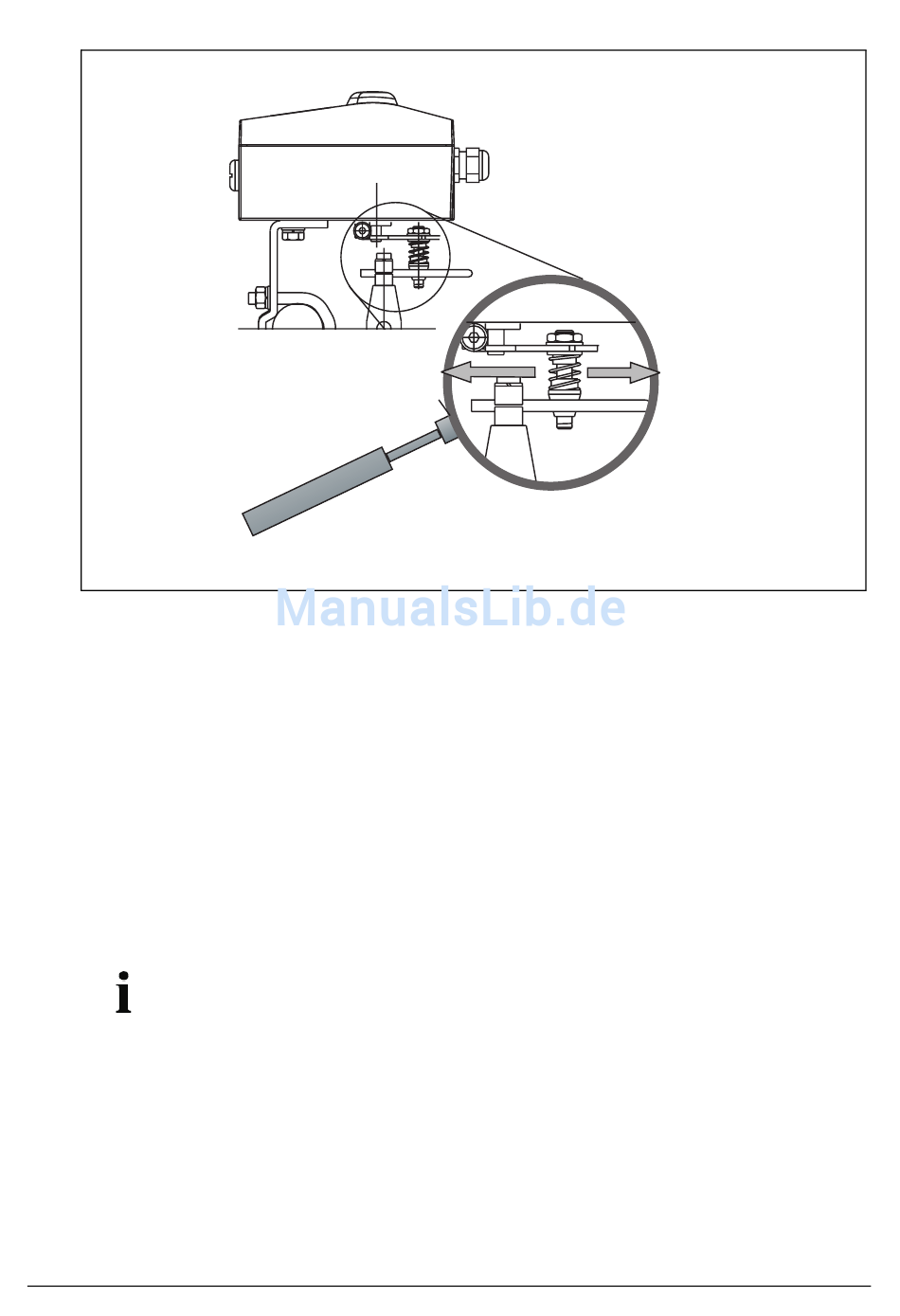

Bild 10
Anlenkung Stellungsregler
Die Skala auf dem Hebel gibt Anhaltspunkte für die verschieden Hubbereiche des Ventils
an.
Durch Verschieben des Bolzens mit Konusrolle im Langloch des Hebels können Sie den
Hubbereich der Armatur an den Arbeitsbereich des Positionssensors anpassen. Wird
der Anlenkpunkt nach innen verschoben, vergrößert sich der Drehwinkel des Sensors;
das Verschieben nach außen verkleinert den Drehwinkel.
Führen Sie die Hubeinstellung dabei so durch, dass ein möglichst großer Drehwinkel
(symmetrisch um die Mittelstellung) am Positionssensor ausgenutzt wird.
Empfohlener Bereich für Linearantriebe: zwischen -28° und +28°
Mindestwinkel: 25°
WICHTIG
16
größer
Prüfen Sie nach dem Anbau, ob der Stellungsregler innerhalb des
Sensorbereichs arbeitet.
Die Überprüfung der Montage können Sie am einfachsten nach dem
pneumatischen und elektrischen Anschluss vornehmen (siehe Kapitel
„Inbetriebnahme" auf Seite 25).
