4.a Anbau an Gussrahmen
3
2

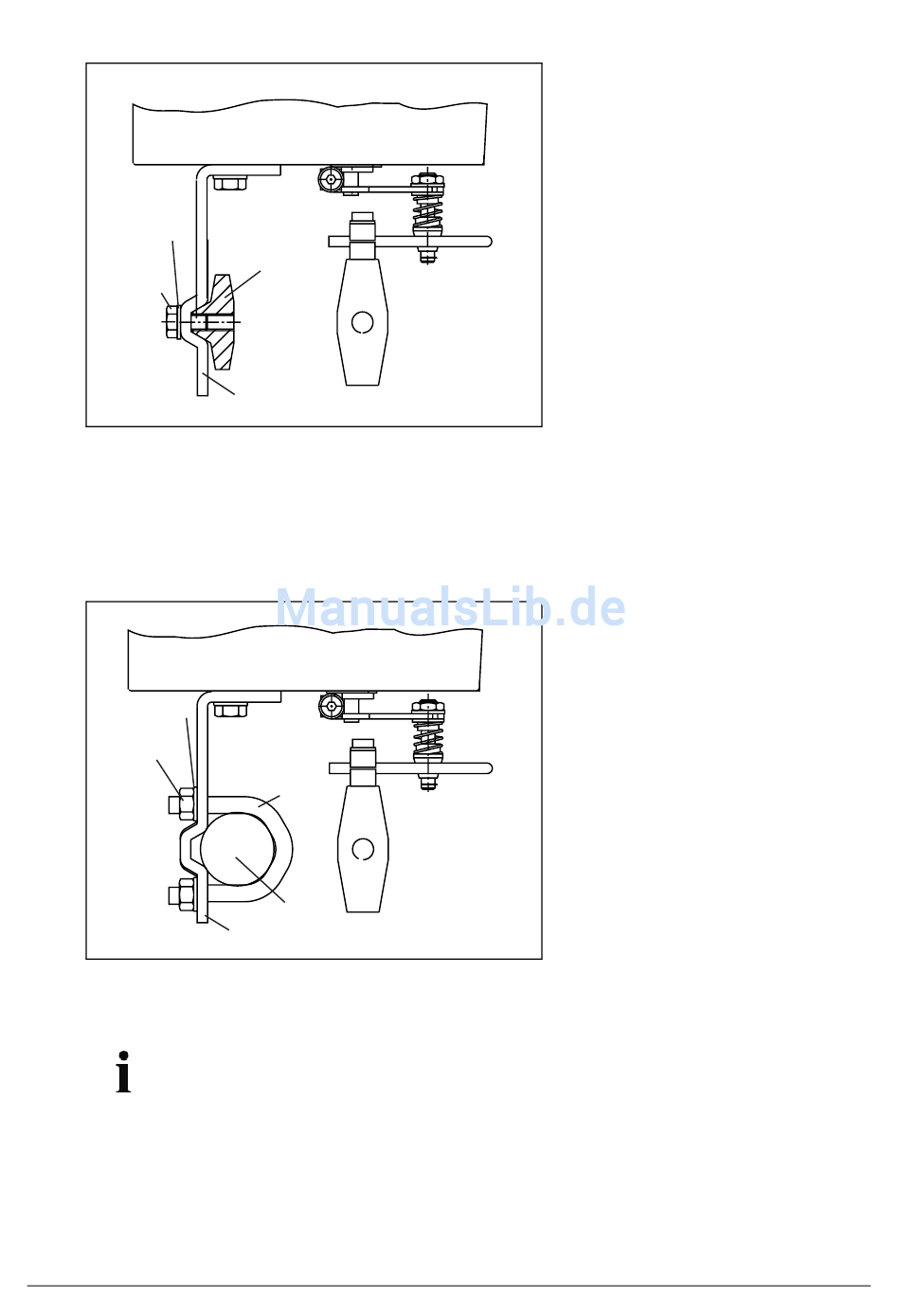

Bild 8 Anbau an Gussrahmen
oder
4.b Anbau an Säulenjoch
4
5
Bild 9 Anbau an Säulenjoch
WICHTIG
41/18-77 DE
Stellungsregler
4
1
Stellungsregler
3
2
1
Die Höhenposition des Stellungsreglers so am Gussrahmen oder Säu-
lenjoch ausrichten, dass der Hebel bei halbem Hub der Armatur augen-
scheinlich waagerecht steht.
Die Überprüfung der Montage können Sie am einfachsten nach dem
pneumatischen und elektrischen Anschluss vornehmen (siehe Kapitel
„Inbetriebnahme" auf Seite 25).
Elektropneumatischer Stellungsregler TZIDC-110
• Anbauwinkel (1) mit Schraube
(2) und Unterlegscheibe (3) am
Gussrahmen (4) befestigen.
• Anbauwinkel (1) in der geeigne-
ten Position an das Säulenjoch
(2) halten.
• Bügelschrauben (3) von der
Innenseite des Säulenjoches
her durch die Bohrungen des
Anbauwinkels stecken.
• Unterlegscheiben (4) und Mut-
tern (5) aufsetzen; Muttern
handfest anziehen.
