Technische Daten
Sender
Frequenzbereich
Modulation
Stromversorgung
Abmessungen (B x H x T)
Gewicht
Empfänger
Stecksystem
Modulation
Zwischenfrequenz
Stromversorgung
Abmessungen (L x B x H)
Gewicht
16
40 MHz
PPM/AM
9,6 – 12 V/DC
160 x 225 x 75 mm
460 g
Futaba
PPM/AM
455 kHz
4,8 – 7,2 V/DC
46 x 32 x 25 mm
30 g
• Betreiben Sie Ihr Modell in einem Bereich, in dem Sie keine anderen Personen,
Tiere oder Gegenstände gefährden.
• Schützen Sie die Fernsteueranlage vor Feuchtigkeit und starker Verschmutzung.
• Setzen Sie den Sender nicht über längere Zeit der direkten Sonneneinstrahlung
oder großer Hitze aus.
• Entnehmen Sie die eingelegten Batterien oder Akkus, wenn Sie die Anlage für
einen längeren Zeitraum nicht mehr benutzen.
• Die Fernsteueranlage ist für Kinder unter 14 Jahre nicht geeignet.

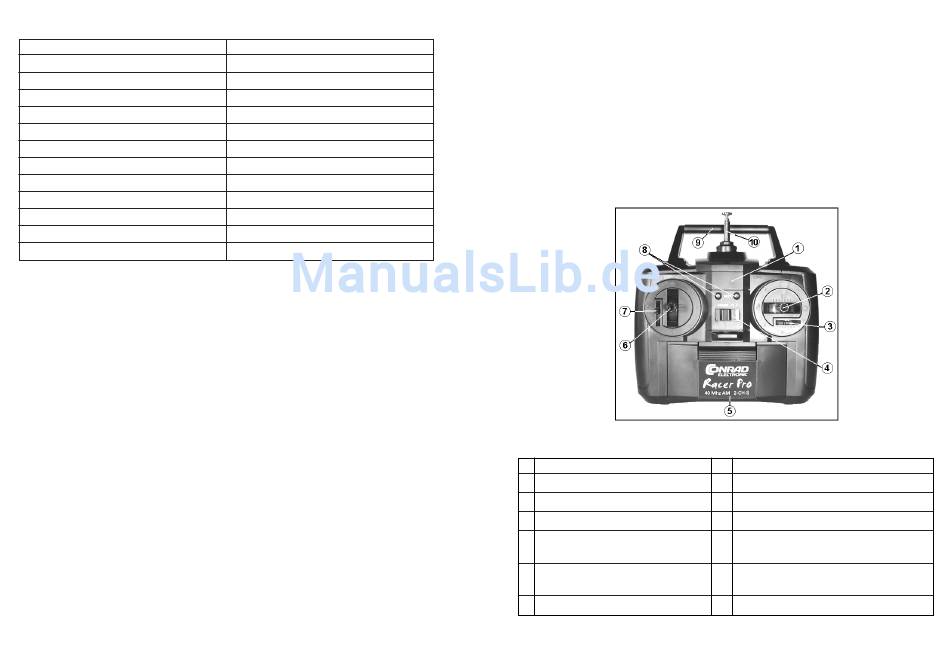

Bedienelemente

Siehe Bild 01 und Bild 02
1. Fernsteueranlage
2. Steuerknüppel für das Lenk-Servo 9.
3. Trimmschieber für das Lenk-Servo 10. Senderantenne
4. Funktionsschalter
5. Batteriefachdeckel
6. Steuerknüppel für das Gas-Servo 13. Laufrichtungs-Umschalter Lenk-Servo
7. Trimmschieber für das Gas-Servo 14. Ladebuchse (Bild 2)
8. LED-Anzeige für die Betriebsspannung
Tragegriff
11. Sender-Quarz (Bild 2)
12. Laufrichtungs-Umschalter Gas-Servo
(Bild 2)
(Bild 2)
