WICHTIGER HINWEIS !
E-FLM "CESSNA 182" 4-K-RC 40 MHZ
Best.-Nr. 230185, 229366, 230182
Sehr geehrter Kunde,
im Rahmen der Produktweiterentwicklung wurde die in Ihrem Modell eingesetzte
Motorelektronik geändert. Dadurch ist der in der Bedienungsanleitung
angesprochene Startknopf an Ihrem Modell nicht mehr vorhanden.
Um den Antriebsmotor Ihres Modells in Betrieb zu nehmen gehen Sie wie folgt vor:
Schalten Sie den Sender ein und bringen Sie den Steuerknüppel für die
-
Motorregelung in die Stellung "Motor aus".
Schließen Sie den Antriebsakku an.
-
Wenn Sie nun den Steuerknüppel schrittweise in Richtung maximale
-
Motorleistung bewegen, wird der Motor anlaufen.
Sollte der Motor bei der ersten Inbetriebnahme nicht anlaufen, so schieben Sie
-
den Steuerknüppel für die Motorregelung bis zum Anschlag in Richtung
"maximale
Motorleistung" und anschließend wieder in die Stellung "Motor aus".
-
Falls der Motor nun beim Gas geben immer noch nicht anläuft, überprüfen Sie
an der Fernsteuerung den Trimmschieber für die Motorregelung. Dieser sollte sich in
der Mittelstellung befinden. Gegebenenfalls kann es erforderlich werden, den
Trimmschieber bis zum Anschlag in Richtung "Motor aus" zu verstellen, um ein
sicheres Anlaufen des Antriebsmotors zu gewährleisten.
Achtung !
Sollte sich der Steuerknüppel beim Anstecken des Antriebsakkus nicht in der
Stellung "Motor aus" befinden, so verhindert eine interne Schutzschaltung das
ungewollte Anlaufen des Elektromotors. In diesem Fall schieben Sie den
Steuerknüppel unverzüglich in die Stellung "Motor aus". Wenn Sie nun den
Steuerknüppel schrittweise in Richtung maximale Motorleistung bewegen, wird der
Motor anlaufen.
Wir bitten um Beachtung.
UPGRADE
Stand: 09/06
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Conrad Electronic Junior Fly 25
Inhaltszusammenfassung für Conrad Electronic Junior Fly 25
- Seite 1 WICHTIGER HINWEIS ! UPGRADE Stand: 09/06 E-FLM "CESSNA 182" 4-K-RC 40 MHZ Best.-Nr. 230185, 229366, 230182 Sehr geehrter Kunde, im Rahmen der Produktweiterentwicklung wurde die in Ihrem Modell eingesetzte Motorelektronik geändert. Dadurch ist der in der Bedienungsanleitung angesprochene Startknopf an Ihrem Modell nicht mehr vorhanden. Um den Antriebsmotor Ihres Modells in Betrieb zu nehmen gehen Sie wie folgt vor: Schalten Sie den Sender ein und bringen Sie den Steuerknüppel für die Motorregelung in die Stellung “Motor aus”.
-
Seite 2: Rückenflug Und Loopings Möglich

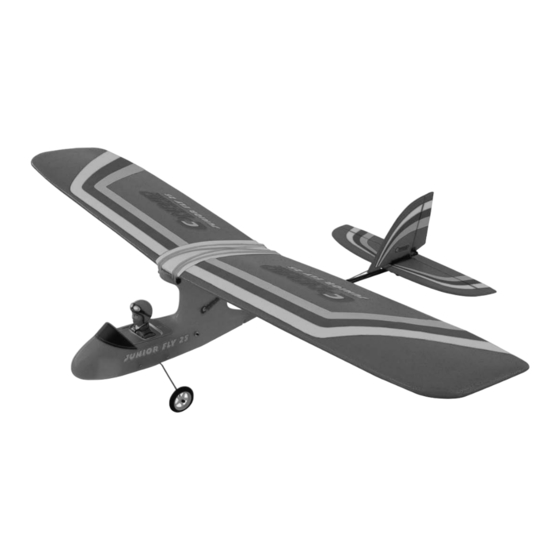

MONTAGE- UND BEDIENUNGSANLEITUNG Junior Fly 25 Elektro-Flugmodell mit RC-Anlage Best. Nr 229366 Komplett vormontiert mit RC-Anlage und Fahrtregler, Akku und Ladegerät im Lieferumfang Hervorragend geeignet für den Einsteiger äußerst stabile Fluglage gute Langsamflugeigenschaft geringe Flughöhe Rückenflug und Loopings möglich Diese Montage- und Bedienungsanleitung gehört zu dem beschriebenen Produkt. - Seite 3 Sehr geehrter Kunde, wir bedanken uns für den Kauf unseres Motorseglers „Junior Fly 25“. Mit dem „Junior Fly 25“ haben Sie ein Produkt erworben, welches nach dem heutigen Stand der Technik gefertigt wurde. Es erfüllt damit die Anforderungen der geltenden europäischen und nationalen Richtlinien.
-
