5.10 MIG/MAG-Schweißen
5.10.1 Anschluss Werkstückleitung
Schweißstrompolarität beachten!
Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität
zu Schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse
„-", die Werkstückleitung an der Schweißstrombuchse „+" anzuschließen.
•
Hinweise des Elektrodenherstellers beachten!
Pos. Symbol
1
2
3
•
Stecker der Werkstückleitung in die Anschlussbuchse Schweißstrom „-" stecken und verriegeln.
099-004839-EW500
14.05.2013
Beschreibung 0
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Fülldrahtschweißen:
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Schweißen:
Werkstück
Aufbau und Funktion
HINWEIS

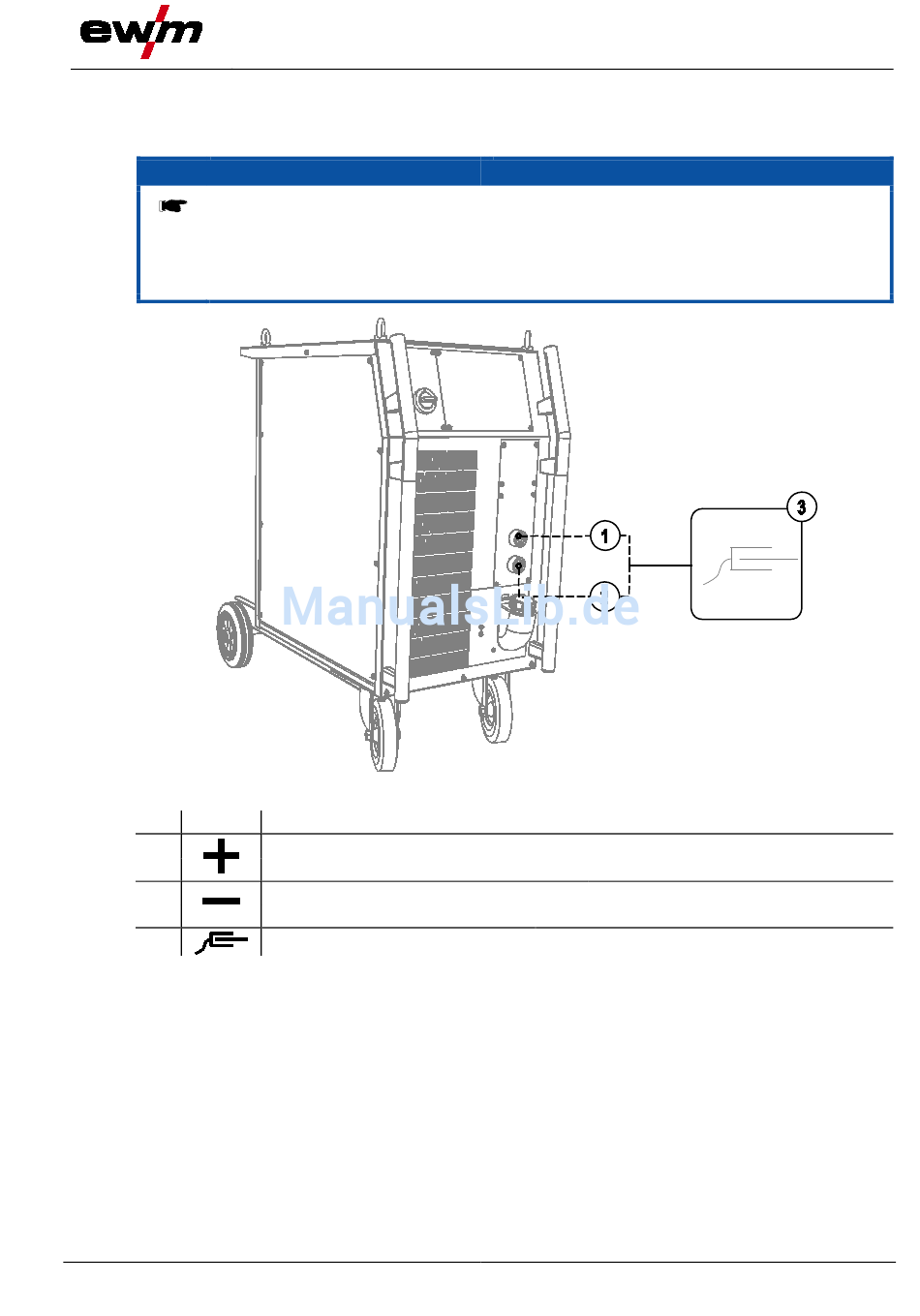

Abbildung 5-6
Werkstückanschluss
Werkstückanschluss
MIG/MAG-Schweißen
31
