EWM Phoenix 351 Betriebsanleitung Seite 19

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
099-004839-EW500
14.05.2013

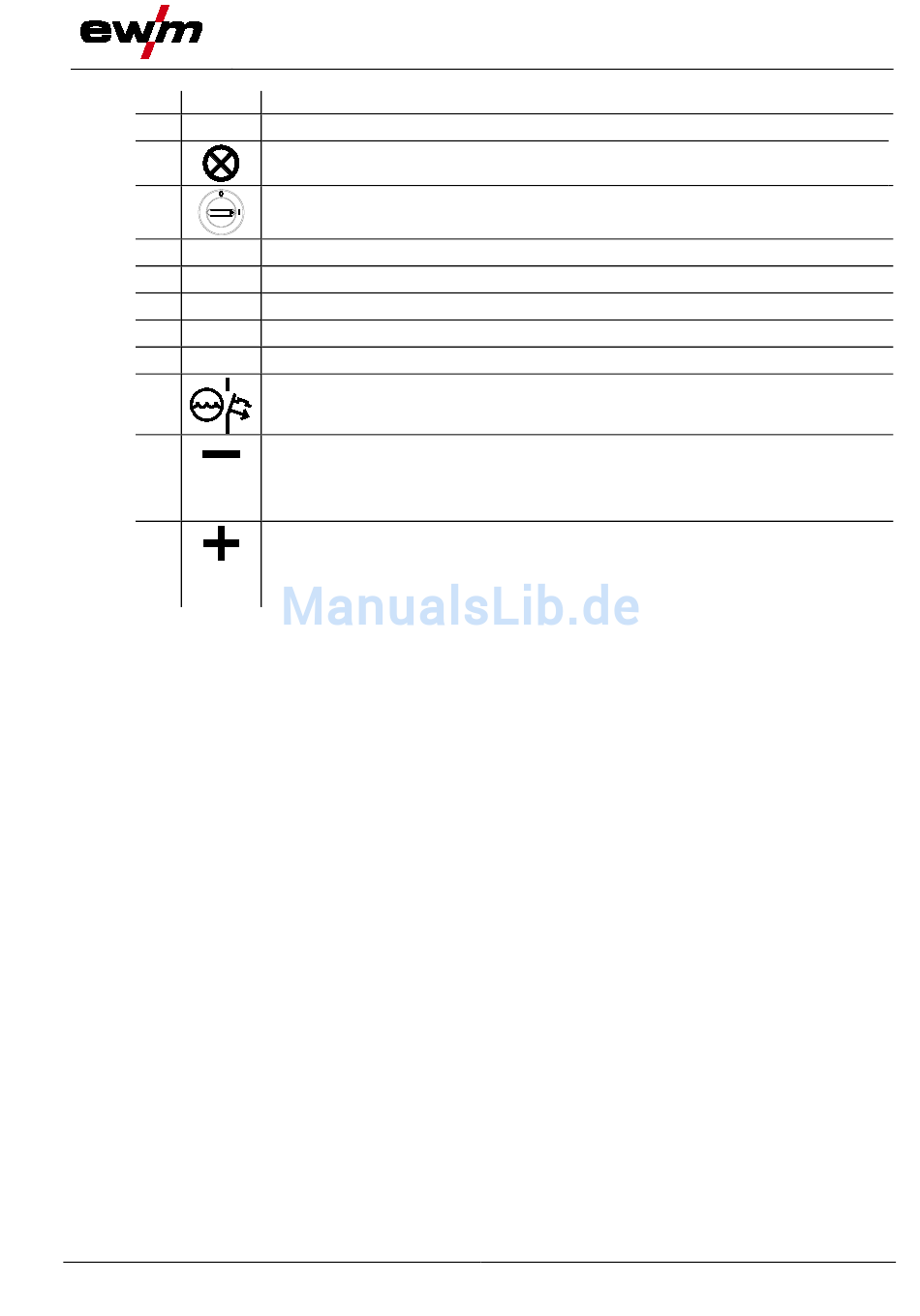

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Kranöse
Signalleuchte Betriebsbereitschaft
Signalleuchte leuchtet bei eingeschaltetem und betriebsbereitem Gerät.
Hauptschalter, Gerät Ein/Aus
Transportgriff
Eintrittsöffnung Kühlluft
Transportrollen, Lenkrollen
Kühlmitteltank
Verschlussdeckel Kühlmitteltank
Drucktaste Sicherungsautomat Kühlmittelpumpe
Ausgelöste Sicherung durch Betätigen zurücksetzen
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Schweißen:
•
WIG-Schweißen:
•
E-Hand-Schweißen:
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Fülldrahtschweißen:
•
WIG-Schweißen:
•
E-Hand-Schweißen:
Werkstückanschluss
Schweißstromanschluss für Schweißbrenner
Elektrodenhalteranschluss
Werkstückanschluss
Werkstückanschluss
Werkstückanschluss
Frontansicht
19
