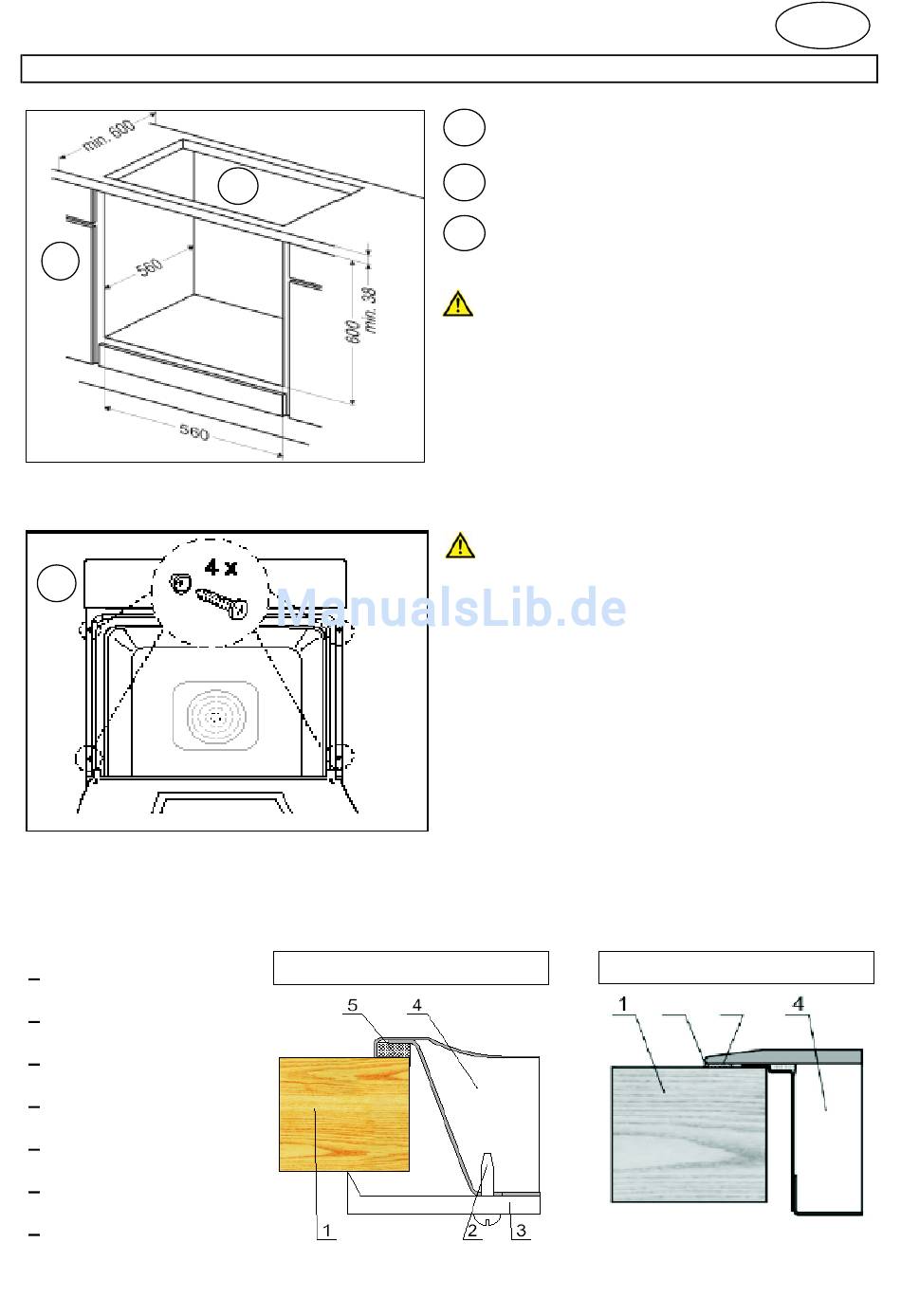

Geräteeinbau
1
3
Einbau des Kochfeldes
Bitte je nach Kochfeldmodell das mitgelieferte Montagematerial verwenden
1 Arbeitsplatte
2 Befestigungsschrauben
3 Fixierklammer
4 Kochfeld
5
Dichtung
6
Silikon
7
Doppelseitiges Klebeband
fi150420AOM
Bedienungsanleitung Einbau Backofen
2
Variante mit Klammerfixierung
Unterbau Nischenmasse
1
Ausschnitt für Kochfeld
2
3
Befestigung des Gerätes
Die Wände des Einbaumöbels müssen in jeder
Hinsicht mindestens 100°C hitzeresistent sein.
Nischenmasse in mm
Einbau des Herdes
- Die Standsicherheit der Möbel muss DIN 68930
genügen.
Das Gerät darf während dem Einbau nicht
am Strom angeschlossen sein.
- An der Einbaunische darf keine Rückwand
vorhanden sein, damit die Lüftung gewährleistet
ist.
- Gerät bis zum Anschlag in die Nische schieben.
- Backofentür öffnen und jeweils links und rechts
mit den mitgelieferten vier Schrauben und
Hülsen am Einbauschrank befestigen. (Abb. 3)
Die Schrauben nicht zu fest anziehen.
Abbildungen dienen nur zu Illustrationszwecken
27
B 560 / T 485 mm
Variante mit Klebebandfixierung
6 7
