- Seite 1 Bedienungs- & Installationsanleitung Mod. No.: Einbau Set Elektroherd & Glaskeramik Kochfeld BASIC SET A BASIC SET 2A MEGA SET 2A BG-223AG / BF 296BG VF 60G / VE 68G NEG-Novex Großhandelsgesellschaft für Elektro- und Haustechnik GmbH, Chenover Str. 5, D-67117 Limburgerhof...
-
Seite 2: Ce-Konformitätserklärung
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Lieber Kunde, wir danken Ihnen, für das in uns gesetzte Vertrauen und für den Erwerb eines Einbaugerätes aus unserem Sortiment. Das von Ihnen erworbene Gerät ist so konzipiert, dass es den Anforderungen im Haushalt entspricht. -
Seite 3: Inhaltsverzeichnis
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Inhaltsverzeichnis Lieber Kunde,........................1 Inbetriebnahme....................... 3 Hinweis-Symbol-Erklärung.................... 3 Sicherheitshinweise....................... 4-5 Energiespartipps......................6 Tipps zum Geschirr und Kochen.................. 7 Kochstellenbetrieb......................8 Backofenschalter......................9 Anwendung Backofen....................10 Hinweise.......................... 10 Anwendungstabelle Backen..................11 Anwendungstabelle Braten/Garen................12 Anwendungstabelle Grillen................... 13 Reinigung und Pflege..................... -
Seite 4: Inbetriebnahme
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Inbetriebnahme • Sämtliche Verpackungsmaterialien entfernen und evtl. vorhandene Schutzfolien abziehen. • Den Backofen und die Zubehörteile kurzfeucht reinigen. • Die gegenwärtige Uhrzeit an der Zeitschaltuhr einstellen (nur bei einigen Modellen). • Den leeren Backofen für ca. 30 Minuten mit Ober-/Unterhitze und maximaler Temperatur betreiben. -
Seite 5: Sicherheitshinweise
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Dieses Symbol weist auf Verbrennungsgefahr hin. Berühren Sie mit diesem Symbol gekennzeichnete Oberflächen nicht bevor diese abgekühlt sind. Berühren Sie grundsätzlich kein eingeschaltetes Koch- Back- oder Grillgerät etc. auch wenn dieses kein solches Symbole aufweist. VERWENDEN SIE STETS TOPFLAPPEN ODER HANDSCHUHE, wenn Sie nach dem Kochen Behälter, Geräteteile und Schalen berühren. - Seite 6 Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Verfügt Ihr Kochfeld über einen Pfannen Detektor, das Kochfeld mit dem Schalter nach • jedem Gebrauch abschalten und sich nicht auf die Kontrolle des Detektors verlassen Das Gerät ist nicht für den Betrieb über einen externen Timer oder einer Fernbedienung •...
-
Seite 7: Energiespartipps
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Energiespartipps Wer Energie verantwortlich • Beim Aufheizen des leeren Backofens verbraucht, der schont nicht wird viel Energie benötigt. Deshalb kann Haushaltskasse, durch das Backen mehrerer Gerichte sondern handelt auch hintereinander Energie eingespart umweltbewusst. Seien Sie werden, weil die Restwärme optimal dabei! Sparen... -
Seite 8: Tipps Zum Geschirr Und Kochen
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Tipps zum Geschirr und Kochen Tipps zum Geschirrkauf • Gute Töpfe erkennt man an einem ebenen starken Boden. Unebene Töpfe verursachen einen erhöhten Energieverbrauch und längere Garzeiten. • Beim Kauf von Töpfen darauf achten, dass häufig der obere Topfdurchmesser angegeben wird. -
Seite 9: Kochstellenbetrieb
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Kochstellenbetrieb Die Kochstellen werden mit den Schaltern auf der Bedienungsblende (Siehe Kapitel “Glaskeramik Kochfeld“) in Betrieb gesetzt. Die Symbole über den Schaltern zeigen die Zugehörigkeit zu den Kochstellen an. In der nachfolgenden Tabelle finden Sie Anwendungsbeispiele für die einzelnen Kennzahlen 0 1 2 3 4 5 6... -
Seite 10: Backofenschalter
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Backofenschalter Die Drehschalter nur in den angezeigten • Pfeilrichtungen in die gewünschte Stellung Funktions-Wahlschalter bringen. Das Einschalten des Backofens wird über zwei Kontrollleuchten signalisiert, gelb und rot. Die gelbe Kontrollleuchte signalisiert dass der Backofen eingeschaltet ist. Die rote Kontrollleuchte leuchtet, wenn... -
Seite 11: Anwendung Backofen
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Anwendung Backofen Braten • Beim Braten von größeren Fleischstücken Zum Braten verwenden Sie am Besten entsteht verstärkt Dampf, der sich an der unser Grill Brat System. (Siehe Kapitel “Gerätekomponenten 4“) Backofentür niederschlägt. Die Funktion Hierbei sind der Grill und der Ventilator in wird dadurch nicht beeinträchtigt. -
Seite 12: Anwendungstabelle Backen
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Backtabelle Beheizungsarten Beheizungsart je nach Verfügbarkeit an Ihrem Gerät wählen Ebene Ebene Zeit (Min.) Backen in Kuchenform °C °C Rührkuchen / Marmorkuchen 170 - 180 150 - 170 60 - 80 Tortenboden 170 - 180 160 - 170 20 - 30 Mürbeteig... -
Seite 13: Anwendungstabelle Braten/Garen
Deutsch Installations- und Bedienungsanleitung Einbau Backofen Brat- / Gartabelle Braten Sie im Backofen nur Portionen von 1 kg oder mehr. Für kleinere Portionen empfehlen wir, diese mit geeigneten Bratgeschirr auf dem Kochfeld zu braten Beheizungsarten Beheizungsart je nach Verfügbarkeit an Ihrem Gerät wählen Zeit (Min.) Rindfleisch Ebene... -
Seite 14: Anwendungstabelle Grillen
Deutsch Installations- und Bedienungsanleitung Einbau Backofen Grilltabelle Beheizungsart je nach Verfügbarkeit an Ihrem Gerät wählen Beheizungsart Grill und Oberhitze kombiniert Verwenden Sie beim Grillen im Backofen immer eine Fettauffangschale auf dem Backröhrenboden Garzeit in Minuten Grillgut Ebene °C 1. Seite 2. -
Seite 15: Reinigung Und Pflege
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Reinigung und Pflege Backofen Zur Reinigung dürfen keine • Der Backofen lässt sich leichter reinigen, Dampfreiniger verwendet werden. wenn er noch handwarm ist. Einfache Fettspritzer mit Spülwasser entfernen. • Vor jedem Reinigen das Gerät abkühlen •... -
Seite 16: Backofentür Herausnehmen
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Backofentür herausnehmen Einhängegitter Klemmstelle geringfügig nach unten drücken (2 in Abb.) Backofentür in die waagerechte Position und von der Backofenwand wegziehen. herunterklappen. Einhängegitter nach innen schwenken und Die Türsicherungsbügel (11) auf den beiden oben aushängen (1 in Abb.). Türscharnieren nach vorne... -
Seite 17: Backofenlampe Auswechseln
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen zusammendrücken und die Schiene durch Keramikfassung (a) hineindrehen, damit leichtes ziehen oder drehen ausrasten. der elektrische Kontakt zustande kommt. Teleskopschienen wieder • Glas der Beleuchtungsstelle wieder ein- einzurasten hängen Schiene setzen und Gerätesicherung einschalten. zunächst mit den oberen 4 Kerben in den oberen Gitterstab. -
Seite 18: Problembehebung
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Problembehebung Garantie Unqualifizierte Reparaturen am Gerät sind gefährlich, weil Stromschlag- und Nichtbeachtung Sicherheitsvor- Kurzschlussgefahr besteht. Reparaturen schriften, sowie der Warnhinweise in der grundsätzlich durch einen Bedienungsanleitung, auf dem Gerät und in konzessionierten Fachmann durchführen Beiblättern führen zum Verlust jeglichen lassen. -
Seite 19: Montageanleitung (Elektrisch)
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Montageanleitung abschaltet. Der Abstand zwischen den Der elektrische Anschluss darf nur Arbeitskontakten des Notschalters muss durch den Kundendienst oder einen mind. 3 mm betra-gen. Vor Anschluss des zugelassenen Elektroinstallateur Herdes an das Stromnetz sind die erfolgen. -
Seite 20: Anschluss Schaltplan
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Anschluss Schaltplan Anschluss-Richtlinien Der Backofen ist für Drei-Phasen-Wechselstrom (400 V 3N ~ 50 Hz.) ausgelegt. Die Nennspannung der Heizelemente beträgt 230 V ~ 50 Hz. Die Umschaltung des Backofens auf Ein-Phasen-Strom ist durch entsprechende Überbrückung in der Anschlussbox, entsprechend dem nachstehenden Anschluss Diagramm möglich. -
Seite 21: Ofenbetrieb
Deutsch Bedienungs- und Installationsanleitung Backofen Einbauset Ofenbetrieb *Funktions-Wahlschalter Temperaturregler Achtung! Die Ofen Innenbeleuchtung geht an, sobald eine Funktion mit dem Funktons-Wahlschalter eingestellt wird. Die Heizelemente schalten aber erst ein, wenn eine Temperatur mit dem Temperaturregler eingestellt wurde. Weitere Informationen zur Funktion der Schalter / Knebel finden * je nach Modell mit Sie unter dem Kapitel "Gerätekomponenten 1"... -
Seite 22: Gerätekomponenten 1

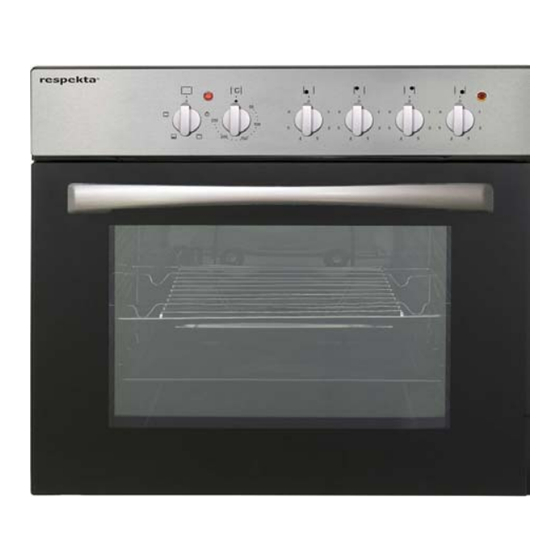

Bedienungs- und Installationsanleitung Backofen Einbauset Deutsch Gerätekomponenten 1 Ofen BASICEBA BASICEB2A MEGA2EBA 1 Bedienungsblende 2 Türgriff 3 Ofentür 4 Türverglasung Bedienungsblende Kochstellenschalter v/l Bitte Temperaturregler (10) nur in Pfeilrichtung bedienen Kochstellenschalter h/l Funktions-Wahlschalter Backofen Kontrollleuchte Backofen Kontrollleuchte Kochfeld Temperaturregler Backofen Kochstellenschalter h/r Kochstellenschalter v/r Zubehör... -
Seite 23: Das Backofen Innere
Bedienungsanleitung Einbau Backofen Deutsch Backofenbetrieb 1 Das Backofeninnere (je nach Modell) Einhängegitter mit Einschubebenen Beleuchtung Umluft-/Heissluft Ventilator (je nach Modell) Grillheizkörper Oberhitzeheizkörper Unterhitzeheizkörper (unter dem Backofenboden) Einschubrillen Einschubebenen für Rost, Backblech oder Fettpfanne Nummerierung der Einschubebenen von unten nach oben Die Gehäusekühlung sorgt für niedrige Teleskopauszugschienen (optional) Temperaturen an Bedienungsblende,... -
Seite 24: Beheizungsarten
Bedienungsanleitung Einbau Backofen Deutsch Backofenbetrieb 2 Beheizungsarten (je nach Modell) Oberhitze Der obere Heizkörper ist in Betrieb. Diese Betriebsart wird gewählt, wenn die Oberseite der Speise stärker gebraten oder gebacken werden soll, z.B. zum Nachgaren oder Nachbräunen. Unterhitze / Dampf Clean Der untere Heizkörper ist in Betrieb. - Seite 25 Bedienungs- und Installationsanleitung Backofen Einbauset Deutsch Bakofenbetrieb 3 Beheizungsarten (je nach Modell) Grill Der Grillheizkörper ist eingeschaltet. Das Grillen erfolgt durch Infrarotstrahlung bei hoher Temperatur. Diese Betriebsart ist besonders geeignet zum Grillen flacher Fleischstücke, Steaks, Würstchen, Fisch, Scampi, Toastbrote etc. Grill + Oberhitze (Grossflächengrill) Die oberen Heizkörper sind eingeschaltet.
- Seite 26 Bedienungsanleitung Einbau Backofen Deutsch Backofenbetrieb 4 Beheizungsarten (je nach Modell) Heissluft Das Gebläse an der Backofenrückwand verteilt erhitzte Luft in einem ständigen Kreislauf direkt auf das Brat-/ Backgut. Diese Beheizungsart eignet sich besonders für gleichzeitiges Braten und Backen auf mehreren Ebenen.
-
Seite 27: Bedienung Des Kochfeldes
Bedienungsanleitung Einbauherd Deutsch Bedienung des Kochfeldes Kochfeld mit 2-Kreis Kochstellen Kochfeld ohne 2-Kreis Kochstellen Kochstelle vorne rechts Kochstelle vorne links Kochstelle hinten rechts Kochstelle hinten links Restwärmeanzeigen 2-Kreis Symbol für Kochstellen v. links 2-Kreis Symbol für Kochstellen h rechts Bedienungsblende BASICEBA BASICEB2A MEGA2EBA... -
Seite 28: Geräteeinbau
Bedienungsanleitung Einbau Backofen Deutsch Geräteeinbau Unterbau Nischenmasse Ausschnitt für Kochfeld B 560 / T 485 mm Befestigung des Gerätes Die Wände des Einbaumöbels müssen in jeder Hinsicht mindestens 100°C hitzeresistent sein. Nischenmasse in mm Einbau des Herdes - Die Standsicherheit der Möbel muss DIN 68930 genügen.
