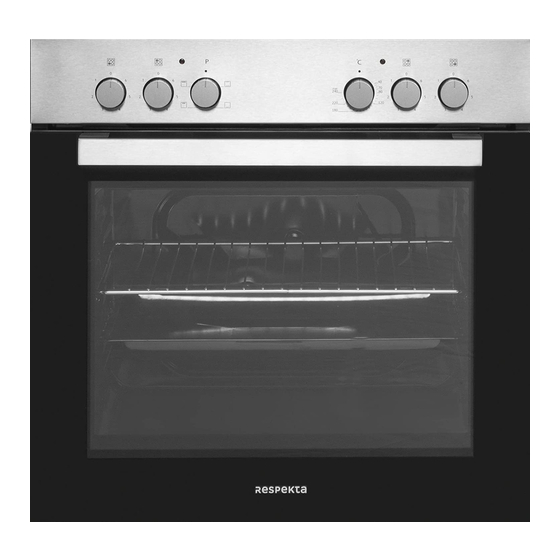

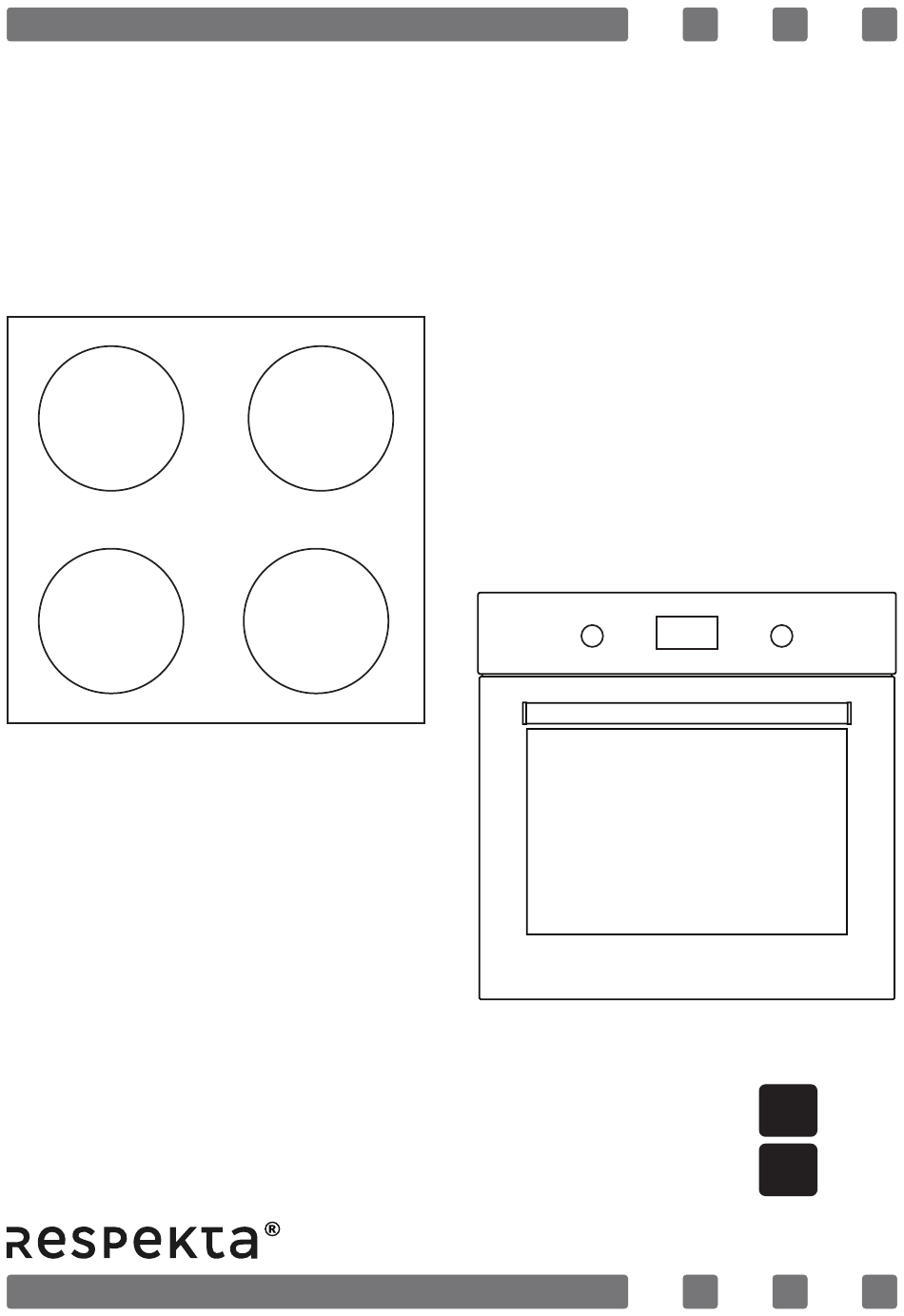

- Seite 1 INTEGRATED OVEN 60 cm HS1000-33 HS2000-33 HS2200-33 HS3000-33 USER MANUAL BEDIENUNGSANLEITUNG...
- Seite 2 Sehr geehrter Kunde, Vielen Dank, dass Sie auf dieses Produkt vertrauen. Wir haben das Ziel, Ihnen einen optimalen und effizienten Einsatz dieses umweltfreundlichen Produktes zu ermöglichen, das unter Berücksichtigung eines ganzheitlichen Qualitätsansatzes unter strengen Bedingungen in unseren modernen Anlagen hergestellt wurde. Sie sollten diese Bedienungsanleitung vor der Inbetriebnahme des Ofens aufmerksam durchlesen und sicher aufbewahren, damit die Merkmale und Funktionen des von Ihnen erworbenen Einbauofens lange...
-
Seite 3: Inhaltsverzeichnis
Inhalt Wichtige Sicherheitshinweise Methoden zum Schutz der Glaskeramik-Kochfläche Elektrischer Anschluss Vorstellung des Gerätes Zubehör Technische Daten Installation des Gerätes Ofen verwenden Verwenden von Pop-up-Tasten Verwendung des Grills Hühnchen-Bratfunktion verwenden Programmtypen Kochfeld verwenden Zubereitungsempfehlungen Zubereitungstabelle Backen mit Pizzastein Wartung und Reinigung Dampfreinigung Ofentür reinigen und montieren Ofenglas reinigen... -
Seite 4: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE 1. Installation und Reparatur sollten immer von einem „AUTORISIERTEN SERVICE“ durchgeführt werden. Der Hersteller haftet nicht für Operationen, die von unbe- fugten Personen durchgeführt werden. 2. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Nur so können Sie das Gerät sicher und korrekt benutzen. - Seite 5 11. Verwenden Sie zum Reinigen des Geräts keine Dampfreiniger. 12. Stellen Sie sicher, dass die Backofentür vollstän- dig geschlossen ist, nachdem Sie Lebensmittel in den Backofen gegeben haben. 13. Versuchen Sie NIEMALS das Feuer mit Wasser zu löschen. Schalten Sie nur den Geräteschaltkreis aus und decken Sie die Flamme dann mit einem Deckel oder einer Löschdecke ab.
- Seite 6 18. Dieses Gerät ist ausschließlich zum Einsatz im Haushalt vorgesehen. 19. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden von Erwachsenen beaufsichtigt. 20.
-
Seite 7: Berühren Sie Den Stecker Nicht Mit Nassen
28. Verwenden Sie das Produkt nicht in medizinischen und/oder unter Einfluss von Alkohol, der Ihre Urteilsfä- higkeit beeinträchtigen könnten. 29. Seien Sie vorsichtig, wenn Sie Alkohol in Ihrem Essen verwenden. Alkohol verdampft bei hohen Tem- peraturen und kann Feuer fangen, wenn es mit heißen Oberflächen in Berührung kommt. - Seite 8 37. Gegen das Risiko, die Backofenheizelemente zu berühren, entfernen Sie überschüssige Teile des Backpapiers, die vom Zubehör oder Behälter hängen. 38. Verwenden Sie das Gerät niemals bei höheren Backofentemperaturen Backpapier angegeben. Stellen Backpapier nicht auf den Backofenboden. Gegen das Risiko, die Backofenheizelemente zu berühren, entfernen Sie überschüssige Teile des Backpapiers, die vom Zubehör oder Behälter hängen.
- Seite 9 44. Stellen Sie keine schweren Gegenstände auf, wenn die Backofentür geöffnet ist, es besteht Kippgefahr. 45. Der Benutzer sollte den Widerstand während der Reinigung nicht verschieben. Dies kann zu einem elektrischen Schlag führen. 46. Die Backofenzufuhr kann bei allen Bauarbeiten zu Hause unterbrochen werden.
- Seite 10 53. Wenn der Herd während des Kochvorgangs nicht ausgeschaltet wird, kann der Benutzer heiße Oberflä- chen berühren, die Verbrennungen verursachen. Elektrische Sicherheit 1. Schließen Sie das Gerät an eine geerdete Steckdose an, die durch eine Sicherung geschützt ist, die den in der technischen Spezifikation angegebenen Werten entspricht.
- Seite 11 7. WARNUNG: Stellen Sie vor dem Lampenwechsel sicher, dass der Stromkreis des Geräts offen ist, um Stromschläge zu vermeiden. 8. WARNUNG: Trennen Sie alle Versorgungskreisverbindungen, bevor Sie auf die Klemmen zugreifen. 9. Verwenden Sie keine anderen beschädigten Kabel oder Verlängerungskabel außer das Originalkabel. 10.
- Seite 12 15. Stellen Sie sicher, dass der Stecker fest in der Steckdose steckt, um Funkenbildung zu vermeiden. 16. Verwenden Sie zur Reinigung des Geräts keine Dampfreiniger, da dies zu Stromschlägen führen kann. 17. Ein omnipolarer Schalter, der die Stromversorgung unterbrechen kann, ist für die Installation erforderlich. Die Trennung von der Stromversorgung muss mit ei- nem Schalter oder einer integrierten Sicherung verse- hen sein, die gemäß...
- Seite 13 Verwendungszweck 1. Dieses Produkt ist für den Heimgebrauch bestimmt. Die kommerzielle Nutzung des Gerätes ist nicht gestattet. 2. Dieses Gerät darf nur zum Kochen verwendet werden. Es darf keinesfalls für andere Zwecke, wie z. B. die Beheizung des Raums, verwendet werden. 3.
-
Seite 14: Methoden Zum Schutz Der Glaskeramik-Kochfläche
Methoden zum Schutz der Glaskeramik-Kochfläche Keramikglasoberfläche ist unzerbrechlich und bis zu einem gewissen Grad kratzfest. Um Schaden zu vermeiden, gehen Sie bitte wie folgt vor: 1. Gießen Sie niemals kaltes Wasser auf heiße Glaskeramikplatten. 2. Stellen Sie sich nicht auf eine Glaskeramikplatte. 3. -
Seite 15: Elektrischer Anschluss
Elektrischer Anschluss Dieser Ofen muss von einem autorisierten Serviceanbieter sachgemäß in Übereinstimmung mit den Anweisungen des Herstellers installiert und angeschlossen werden. Das Gerät muss in einem Ofengehäuse installiert werden, das eine angemessene Belüftung bereitstellt. Der elektrische Anschluss des Gerätes muss über Schutzkontaktstecker (Schukostecker) Schutzerde gemäß... - Seite 16 Elektrischer Anschluss Lassen Sie das Gerät in Übereinstimmung mit dem folgenden Plan von einer autorisierten Person anschließen. 220-240V~50/60Hz 380-415 3N~50/60Hz Neutral Neutral Neutre Neutre Earth Earth Terre Terre Erdung Erdung H05 VV-F 3G 4 mm² H05 VV-F 5G 1,5 mm² Elektrischer Anschluss Der Kochzonen Abbildung 2 Kochzone...
-
Seite 17: Vorstellung Des Gerätes
VORSTELLUNG DES GERÄTES 1. Glas- oder metallfläche 4. Keramische Heizung 2. Ovaldual Heizung * (140 mm oder 180 mm) 3. Doppelte Heizung * 5. Kochplatte * 1. Bedienfeld 4. Bratenrost 7. Beleuchtung 2. Tiefes blech * 5. Standardblech 8. Bratenrost 9. -
Seite 18: Zubehör
Zubehör (optional) Tiefes Backblech * Für Feingebäck, große Braten, wässrige Lebensmittel. Kann auch als Sammelbehälter verwendet werden, wenn Sie Kuchen, gefrorene Lebensmittel oder Fischgerichte direkt auf dem Rost zubereiten. Tablett / Glas Backblech * Für Feingebäck (kekse, biskuit usw.) gefrorene Lebensmittel. Rundes Backblech * Für Feingebäck gefrorene Lebensmittel. -
Seite 19: Technische Daten
Technische Daten Technische daten 60-cm-Einbaubackofen 15-25 W / G9 Beleuchtungsleistung 40-240 / max. °C Thermostat Unteres heizelement 1200 W Oberes heizelement 1000 W Turboheizelement 1800 W Grillheizelement Kleiner Grill 1000 W Großer Grill 2000 W 220-240 V 50/60 Hz. Versorgungsspannung Technische Daten können zur Verbesserung der Produktqualität ohne Ankündigung geändert werden. - Seite 20 Wichtige Warnhinweise zur Installation: Der Lüfter soll überschüssigen Dampf ableiten verhindern, dass Außenflächen Ofens während des Betriebs überhitzen. Dies ist eine notwendige Bedingung zur Verbesserung des Gerätebetriebs und der Garergebnisse. Der Lüfter arbeitet nach dem Garen noch einige Zeit weiter. Nach Abschluss der Kühlung stoppt er automatisch.
- Seite 21 Einbauofen installieren und montieren Entscheiden Sie sich vor Beginn der Installation für einen Aufstellungsort. Das Produkt darf nicht an Orten installiert werden, die einem starken Luftstrom ausgesetzt sind. Das Produkt muss von mindestens zwei Personen getragen werden. Ziehen Sie das Produkt nicht über den Boden, da dieser andernfalls beschädigt werden könnte.
- Seite 22 Die Schrauben dürfen nicht zu fest angezogen werden. Andernfalls könnten die Gewinde beschädigt werden. Stellen Sie nach der Montage sicher, dass sich der Ofen nicht bewegt. Falls der Ofen nicht entsprechend den Anweisungen montiert wird, besteht die Gefahr, dass er während des Betriebs umkippt. Elektrischer Anschluss Der Aufstellungsort des Produktes muss über eine angemessene Elektroinstallation verfügen.
- Seite 23 Abbildung 5 Abbildung 6...
- Seite 24 Abbildung 7 Abmessungen Zum Aussägen Der Arbeitsplatte Beachten Sie bei Installation des Kochfeldes die Abbildung und Ab- messungen zum Aussägen der Arbeitsplatte. min. 60 mm min. 60 mm min. 60 mm Abbildung 8...
- Seite 25 Installation Des Kochfeldes 1. Drehen Sie das Kochfeld um und legen Sie es auf einen ebenen Un- tergrund. 2. Tragen Sie die mitgelieferte Dichtmasse auf die Seiten des unteren Schutzes der Arbeitsplatte auf, damit keine Fremdsubstanzen oder Flüs- sigkeiten zwischen Arbeitsplatte und Kochfeld gelangen. Achten darauf, auch die Ecken mit der Dichtmasse zu füllen, damit sich keine Lücken bilden.
- Seite 26 5. Wenn das Produkt auf eine Schublade montiert wird und die terseite des Produktes zugänglich ist, muss dieser Bereich durch eine Holzplatte abgetrennt werden. Min. 15 mm Abbildung 10 6. Bei Montage des Kochfeldes auf einem Schrank sollte zur Trennung von Schrank und Kochfeld eine Platte montiert werden.
-
Seite 27: Ofen Verwenden
OFEN VERWENDEN Erste Inbetriebnahme des Ofens Bitte befolgen Sie vor der ersten Benutzung Ihres Ofens die nachstehenden Anweisungen: 1. Entfernen Sie die im Ofen angebrachten Etiketten und Zubehörteile. Lösen Sie außerdem jegliche Schutzfolie an der Vorderseite des Gerätes, falls vorhanden. 2. -
Seite 28: Verwenden Von Pop-Up-Tasten
Thermostatknopf: Dient der Einstellung der Gartemperatur der im Ofen zuzubereitenden Lebensmittel. Stellen Sie die gewünschte Temperatur durch Drehen des Knopfes ein, nachdem Sie die Lebensmittel in den Ofen gegeben haben. Prüfen Sie die Zubereitungstabelle bezüglich der Gartemperaturen verschiedener Lebensmittel. Mechanischer-Timer-Knopf *: Dient der Einstellung der Zeit für die im Ofen zuzubereitenden Lebensmittel. -
Seite 29: Verwendung Des Grills
Verwendung Des Grills 1. Wenn Sie den Grill auf das obere Regal stellen, darf das Grillgut den Grill nicht berühren. 2. Sie können beim Grillen 5 Minuten lang vorheizen. Wenn nötig, können Sie das Essen auf den Kopf stellen. 3. Die Lebensmittel müssen in der Mitte des Grills sein, um einen maximalen Luftstrom durch den Backofen zu gewährleisten. -
Seite 30: Programmtypen
PROGRAMMTYPEN Programmknopf: Dient der Festlegung der gewünschten Heizelemente, denen Lebensmittel Ofen gegart werden sollen. Nachstehend werden die Programmtypen und ihre Funktionen erläutert. Möglicherweise bietet nicht jedes Modell alle Heizelemente und damit auch nicht alle Programmtypen. Nachstehend erfahren Sie mehr über die Programmtypen sowie wichtige Erläuterungen zu diesen, damit Sie verschiedene Lebensmittel ganz nach Geschmack zubereiten können. -
Seite 31: Kochfeld Verwenden
Grill: Das Grillelement dient dem Grillen von Fleisch, wie Steaks und Würstchen, und Fischgerichten. Beim Grillen sollte ein mit Wasser gefülltes Blech in den unteren Einschub eingeschoben werden. Turboheizelement und Gebläse: Zum Backen und Braten geeignet. Bei diesem Programm können Sie mit geringerer Hitze als bei Oberhitze / Unterhitze garen, da die Hitze durch den Luftstrom direkt an die Speisen gelangt. -
Seite 32: Zubereitungsempfehlungen
Elektrisches Heizelement, Leistungswerte, Schnellheizen Niveau Niveau Niveau Niveau Niveau Niveau Niveau Niveau Niveau Max. 1200 140 mm kommutator 1230 1700 180 mm kommutator 180 mm 1800 1800 1800 1800 1800 1800 1800 1800 1800 regler 140/250 mm 1000 1000 1000 1000 1000 1000... -
Seite 33: Zubereitungstabelle
Zubereitungstabelle Zubereitung Zubereitungs Zubereitungs Lebensmittel Einschub funktion temperatur (°C) zeit (min.) Statisch / Statisch+geb- 170-180 35-45 Kuchen läse Statisch / Turbo+ gebläse 170-180 25-30 Kleine kuchen Statisch / Statik+gebläse 180-200 35-45 Pastete Feingebäck 180-190 20-25 Statisch 170-180 20-25 Kekse Statisch Statisch / Turbo+ gebläse 180-190 50-70... -
Seite 34: Backen Mit Pizzastein
Backen mit Pizzastein * Wenn Sie mit Pizzastein backen, legen Sie den Pizzastein über den Rost und heizen Sie den Ofen im Pizza-Modus (Turbo + niedriger) 30 Minuten bei 230 °C vor. Nach dem Vorwärmen, ohne den Pizzastein zu entfernen, die Pizza mit der Schale darüber legen (keine Tiefkühlpizza) und 20-25 Minuten bei 180 °C backen. -
Seite 35: Wartung Und Reinigung
WARTUNG UND REINIGUNG 1. Ziehen Sie den Netzstecker aus der Steckdose. 2. Reinigen Sie Innenteile, Blende, Bleche und andere Teile des Produktes nicht mit harten Utensilien, wie harten Bürsten, Stahlwolle oder Messern. Verwenden Sie keine scheuernden oder kratzenden Materialien oder Reinigungsmittel. 3. -
Seite 36: Ofentür Reinigen Und Montieren
Ofentür Reinigen Und Montieren Abbildung 14 Abbildung 13 Abbildung 13.1 Abbildung 13.2 Abbildung 14.1 Abbildung 14.2 Zum einfacheren Öffnen Sie die Stellen Sie den Schließen Sie die Ofentür vollstän- Scharnierver- geöffnete Ofentür Entfernen der dig, indem Sie sie schluss, wie in anschließend, Ofentür halten Sie bis sie wie in... -
Seite 37: Ofenglas Reinigen
Ofenglas Reinigen Entfernen Sie das Profil, indem Sie die Kunststoffriegel auf der linken und rechten Seite eindrücken (vgl. abbildung 15) und das Profil zu sich ziehen (vgl. abbildung 16). Nachdem Sie das Profil entfernt haben, können Sie das Glas herausnehmen (vgl. abbildung 17). Entfernen Sie das Glas, indem Sie es vorsichtig zu sich ziehen. -
Seite 38: Ofenbeleuchtung Auswechseln
Drahtgitter installieren und entfernen Um die Drahtgitter zu entfernen, drücken Sie auf die in der Abbildung gezeigten Pfeile, entfernen Sie zuerst die untere und dann die obere Seite vom Installationsort. Um Drahtgitter zu installieren; Führen Sie den Vorgang zum Entfernen des Drahtgitters um. Ofenbeleuchtung Auswechseln WARNUNG: Stellen Sie zur Vermeidung von Stromschlägen sicher, dass der Geräteschaltkreis offen ist, bevor Sie das Leuchtmittel auswechseln. -
Seite 39: Fehlerbehebung
FEHLERBEHEBUNG Sie können die Probleme, die bei Ihrem Produkt auftreten können, beheben, indem Sie die folgenden Punkte überprüfen, bevor Sie den technischen Service anrufen. Prüfpunkte Wenn Sie ein Problem mit dem Backfen haben, prüfen Sie zuerst die Tabelle unten und probieren Sie die Vorschläge aus. Problem Mögliche Ursache Was ist zu tun... - Seite 40 Problem Mögliche Ursache Was ist zu tun Wasser tropft. Je nach Art des Garguts können Lassen Sie den Backofen ab- unter bestimmten Bedingungen Aus einem Spalt an der Back- kühlen und wischen Sie es mit Wasser oder Dampf entstehen. ofentür kommt Dampf heraus. einem Tuch ab.
-
Seite 41: Handhabungsregeln
HANDHABUNGSREGELN 1. Verwenden Sie die Tür und/oder den Griff nicht, um das Gerät zu tragen oder zu bewegen. 2. Führen Sie das Tragen und den Transport in der Originalverpackung durch. 3. Achten Sie während des Ladens/Entladens und der Handhabung auf das Gerät. -
Seite 42: Umweltgerechte Entsorgung
UMWELTGERECHTE ENTSORGUNG Bitte entsorgen sie verpackungen auf umweltfreundliche weise. Dieses Gerät ist gemäß der Europäischen Richtlinie 2012/19/EU in Bezug auf gebrauchte elektrische und elektronische Geräte (Elektro-und Elektronik-Altgeräte -WEEE) gekennzeichnet. Die Richtlinie bestimmt den Gesetzesrahmen für die Rücknahme und Wiederverwertung von Altgeräten in der EU. VERPACKUNGSINFORMATIONEN Die verpackungsmaterialien des gerätes wurden gemäß...
